拉杆式气动气缸原理结构三维设计

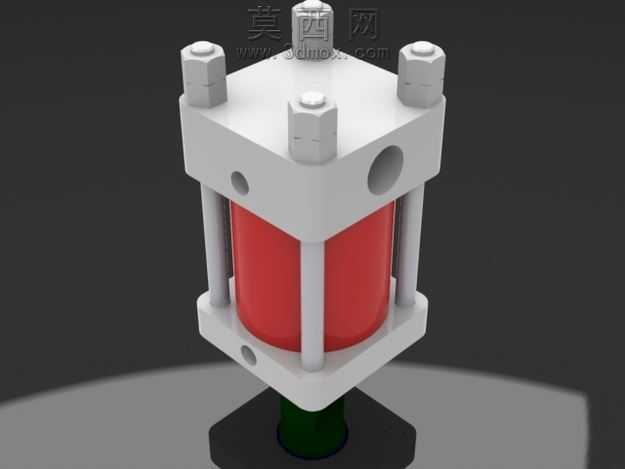

本作品为拉杆式气动气缸的三维结构设计模型，建模过程严格遵循气动执行元件的实际装配逻辑，采用自底向上的建模思路完成全零件构建与装配约束。首先针对气缸的核心组成部件逐一进行参数化建模：上下端盖采用多边形切角造型，建模时精准预留拉杆安装孔位、气路接口孔位以及活塞杆伸出的中心通孔，端盖的密封槽结构按照标准气动密封件尺寸做了等比例还原，保证结构的合理性；四根拉杆采用圆柱特征建模，两端预留外螺纹结构，与上下端盖的安装孔位完全匹配，用于锁紧固定缸筒与端盖组件；缸筒部分采用薄壁圆筒结构建模，内壁做光滑面处理模拟实际气缸的珩磨内表面，外壁赋予红色哑光材质还原工业气缸的常见外观；活塞杆采用阶梯轴结构建模，下端连接活塞、上端伸出端盖，活塞部分的密封槽、导向环槽都做了细节还原；顶部的锁紧螺母采用外六角标准件建模，螺纹细节做了简化处理以兼顾展示效果与模型轻量化。材质分配阶段，上下端盖、拉杆、螺母等金属结构件赋予银灰色哑光金属材质，模拟铝合金或碳钢镀锌的表面质感，缸筒赋予红色半哑光工程材质，活塞杆赋予亮面镀铬金属质感，底部的缓冲结构赋予深绿色工程塑料材质，不同材质的区分让各部件的功能边界清晰可辨。渲染阶段采用柔和的影棚布光，主光源从斜上方照射打出部件的立体轮廓，辅光源补光消除暗部死黑，地面添加柔和的接触阴影增强模型的真实感，背景采用深灰色纯色背景突出气缸主体结构。模型完整还原了拉杆式气缸的装配关系，清晰展示了气缸的内部组成与外部连接结构，可用于气动元件原理教学、结构认知以及相关设备的选型参考，通过三维可视化的方式直观呈现了这类气动执行元件的异构设计特点与工作原理基础结构，各部件的装配约束完全符合实际生产中的装配顺序，拆解后可清晰看到每一个零件的形态与安装位置，帮助观者快速理解气缸的组成逻辑。
