双立柱气动压紧工装夹具三维结构

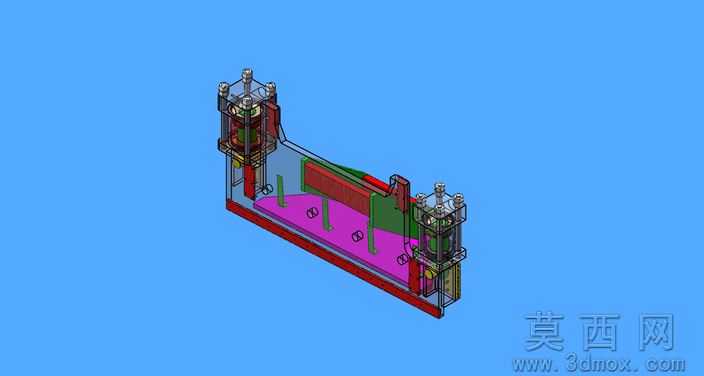

本作品为双立柱式气动压紧定位工装的三维建模成果，建模过程严格遵循机械工装设计的规范逻辑，以SolidWorks为核心建模工具完成全参数化构建，所有零件尺寸均按照实际工装的加工装配公差要求设定，可直接用于后续的工程图导出与生产加工参考。模型整体采用对称式双立柱布局，底座为长条形承载基座，表面设置有定位槽与安装孔位，用于固定待加工工件的基准位置，底座内部做了轻量化的筋板结构设计，在保证整体结构刚性的前提下降低了工装的整体自重，减少材料损耗。两侧的立柱为立式气动执行单元安装载体，每个立柱内部集成了气缸活塞杆、导向轴、压紧头组件，建模时对气缸的缸筒、端盖、密封槽、活塞杆连接结构都做了精细化还原，导向轴与立柱衬套的配合间隙按照实际滑动配合公差设定，能够直观展示压紧动作的运动行程与运动轨迹。中间的工件定位区域设置了仿形定位块，定位块的型面与待压紧工件的轮廓完全匹配，建模时通过曲面切除、实体加厚等命令完成定位型面的构建，保证工件放置后不会出现横向窜动。压紧头采用柔性压头设计，压头端部设置有缓冲垫安装位，可避免压紧过程中对工件表面造成压伤，建模时对压头与活塞杆的连接螺纹、防转销结构都做了细节还原。渲染阶段采用蓝色纯色背景突出工装主体结构，不同功能的零件赋予了差异化的材质属性：底座与立柱主体采用45号钢的金属磨砂材质，呈现出哑光银灰色的金属质感；气缸缸筒采用阳极氧化铝材质，带有细腻的金属光泽；压紧头缓冲垫采用聚氨酯橡胶材质，呈现半哑光的深绿色质感；内部的密封件、管路采用工程塑料材质，通过色彩与材质的区分让整个工装的结构层次清晰可辨，能够直观区分各个功能组件的位置与作用。设计思路上围绕快速装夹、定位精准的核心需求，采用双气缸同步压紧的方案，相比单气缸压紧结构，压紧力分布更加均匀，可适配长条形工件的装夹需求，避免工件装夹过程中出现翘曲变形；两侧的导向轴结构可保证压紧动作的垂直度，防止压紧过程中出现偏载，延长气缸的使用寿命；底座的安装孔采用长圆孔设计，可根据工件尺寸的小幅差异调整定位块的安装位置，提升工装的适配范围。整个模型的装配约束完全按照实际装配关系设定，可实现压紧动作的运动仿真，能够直观展示工装从张开状态到压紧状态的完整运动过程，验证运动过程中是否存在结构干涉，为后续的实物制作提供可靠的设计依据。
