双工位立式框架式压合加工设备结构

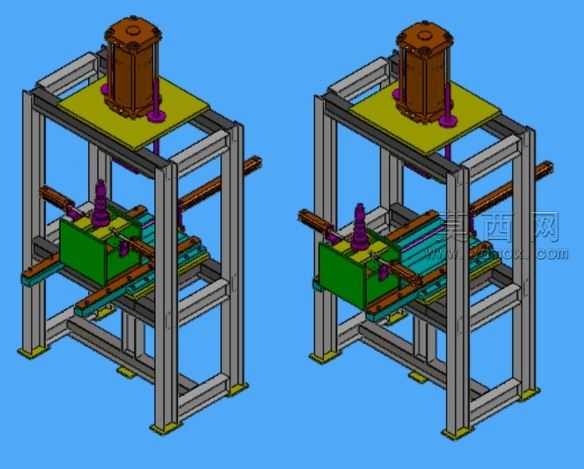

本作品为双工位立式压合加工类设备的三维建模成果，建模过程中严格遵循机械设计的装配逻辑与尺寸规范，对设备的每一处结构都做了精准还原。整体设备采用方管型材搭建的立式框架作为主体承载结构，建模时通过拉伸、切除、装配约束等操作还原了型材框架的拼接关系，框架底部设置的可调支撑脚也做了细节建模，保证设备放置水平度调节的结构逻辑完整。设备顶部设置有驱动压合执行的动力单元，建模时还原了动力单元的安装固定板、动力主体以及向下延伸的压合执行端结构，压合端的紫色绝缘/缓冲材质部分通过单独的材质分区设置，区分于金属结构件。中部工作区域设置有双工位的滑移工作台，建模时还原了工作台的导向导轨、滑移驱动杆件、工位定位块以及绿色的工件承载工装结构，两个工位的结构完全对称，可实现交替上料压合的作业逻辑，导轨与滑块的配合结构、杆件的传动连接结构都做了无干涉的装配约束验证。渲染环节采用蓝色纯色背景突出设备主体，金属型材部分赋予哑光银灰色金属材质，安装板赋予亮黄色警示涂装材质，工装部分赋予绿色工程材质，压合端赋予紫色耐磨材质，不同材质的粗糙度、反光度参数都做了对应调整，让整体渲染效果层次分明，清晰区分不同功能的结构部件。设计思路上采用立式框架布局最大化利用垂直空间，双工位滑移结构能够减少设备待料停机时间，上下分层的结构将动力单元与作业单元分离，既方便动力部件的维护，也能避免加工碎屑对动力部件的影响，整体建模过程中对所有运动部件都做了干涉检查，保证滑移工作台的移动行程、压合端的下压行程都不存在结构冲突，完整还原了设备的可运行结构逻辑，每一处连接螺栓、安装定位面都做了对应建模，确保模型可直接用于结构验证、作业演示以及后续的工程图导出参考。
