立式短行程液压驱动气缸结构设计方案

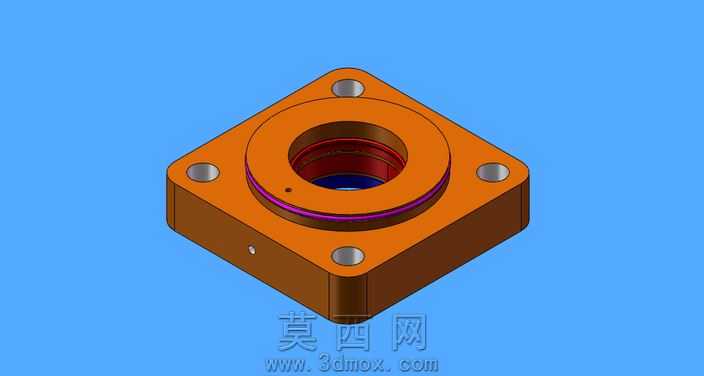

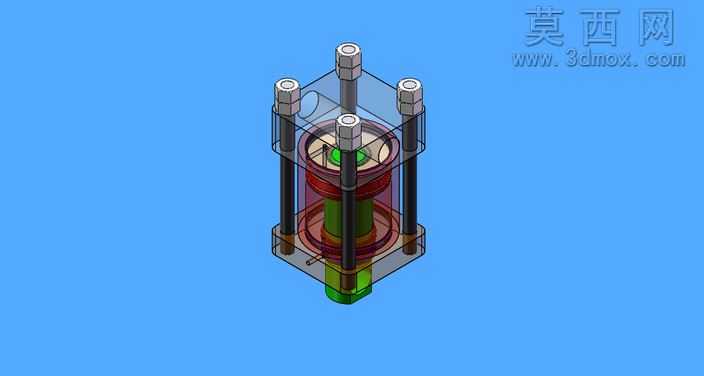

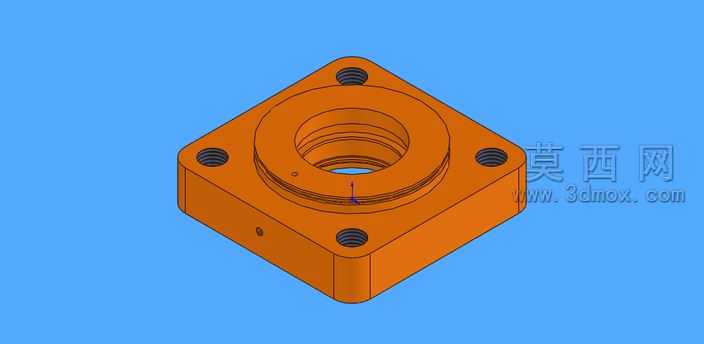

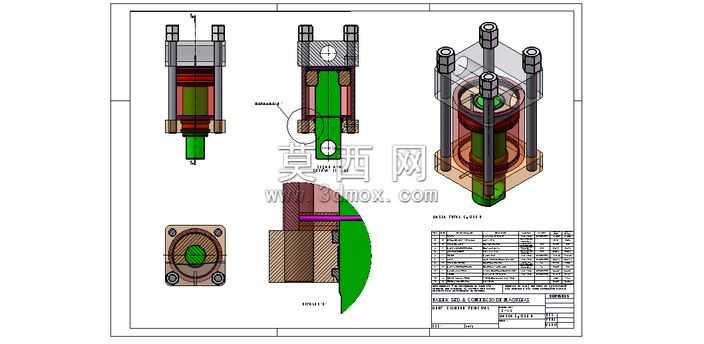

本作品为立式短行程液压驱动气缸的三维结构设计，采用SolidWorks完成全参数化建模，整体围绕紧凑化、高刚性的执行元件需求展开设计。建模过程中首先完成核心零件的参数化搭建：针对缸体部分，采用拉伸、旋转特征构建内外同轴的腔体结构，严格控制缸体内壁的圆柱度公差，保证活塞运动过程中的同轴度要求，避免运行卡滞；端盖部分采用螺栓连接结构，建模时精准绘制四个均布的螺栓过孔与定位止口，保证端盖与缸体装配后的同轴定位精度，同时在端盖与缸体的接触面预留密封槽的建模特征，为密封件的装配预留设计空间。活塞与活塞杆部分采用一体化建模思路，活塞杆表面做镀铬层的材质区分，活塞部分设置两道密封槽结构，分别对应动密封与静密封的安装需求，保证腔体的压力密封性；导向套部分采用铜合金材质的建模设定，在活塞杆伸出端设置导向与防尘结构，避免外部杂质进入缸体内部磨损密封件。渲染阶段针对不同零件赋予差异化材质：缸体采用45号钢调质的金属质感，表面做轻度氧化处理的哑光金属效果；活塞杆采用抛光镀铬的高反光金属材质，突出表面的高精度加工质感；密封件采用丁腈橡胶的深黑色哑光橡胶材质；连接螺栓采用标准发黑处理的紧固件材质；透明视窗部分采用高透亚克力材质，方便观察内部活塞的运动位置。结构设计上采用四根均布的拉紧螺栓连接上下端盖，相比传统螺纹端盖结构拥有更高的承压能力，适合短行程大推力的工作场景；侧面设置进出油口的接口结构，采用标准管螺纹的建模特征，方便外部管路的连接装配；底部设置法兰安装结构，预留四个安装沉孔，可直接将气缸固定在设备安装基面，保证安装稳定性。设计过程中同步完成了二维工程图的关联生成，包含总装剖视图、轴测爆炸视图、零件明细表、技术要求标注等内容，所有三维模型与二维视图保持全关联，修改零件参数时工程图可同步更新，大幅提升设计迭代效率。整体结构紧凑，轴向尺寸短，刚性充足，密封结构完善，可直接应用于自动化设备的短行程压紧、顶升、夹紧等工位，具备良好的工程实用性。
