带双侧安装法兰的动力执行传动组件

　　在自动化产线的工位切换、小型专用设备的动作驱动、通讯类设备的调节机构中，这类带双侧安装法兰的执行传动组件是很常见的动力传递核心部件，很多刚入行的结构设计师在选型时容易忽略安装边界的干涉问题，建模时往往只关注主体外形，漏掉法兰安装孔的位置公差要求，最后实际装配时才发现固定螺栓无法穿入，或是输出轴与负载端的同轴度偏差过大，导致运行时出现卡滞、异响的问题。

　　从实际应用场景来看，这类组件常被用在需要小扭矩定角度转动的工位，比如通讯基站的天线角度调节机构、小型分拣设备的拨杆驱动、检测设备的工位转台动力输入，它不需要太大的输出功率，但对安装的稳固性、输出轴的位置精度有明确要求。设计这类构件时，首先要确定输出轴的伸出长度与轴径，轴径要匹配负载端的联轴结构，伸出长度不能过长，否则会增加轴端的径向跳动量，也不能过短，否则无法保证与负载的可靠连接，通常轴端会预留平键槽的位置，用来传递扭矩，避免轴与负载连接时出现打滑。

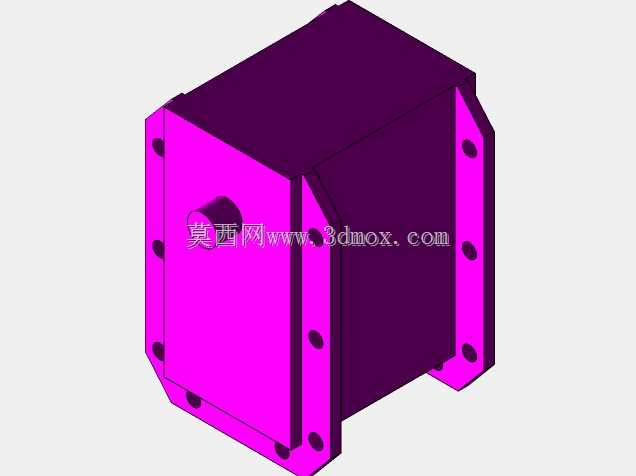

　　主体的箱体部分采用近似方形的结构，相比圆形壳体，方形结构在安装时更容易定位，不需要额外做防转结构，箱体的壁厚要根据传递的扭矩大小核算，既要保证内部传动构件的安装空间，也要避免壁厚过大增加不必要的重量，内部通常会布置一级或两级减速齿轮组，把输入端的高转速低扭矩转化为输出端的低转速高扭矩，适配实际工况的动作需求。两侧的安装法兰是整个组件的固定基础，法兰上的安装孔采用对称排布的方式，每个法兰面布置6个固定孔，孔位的位置度公差要控制在0.1mm以内，保证安装时组件与设备安装面的贴合度，法兰与箱体主体采用一体化的结构设计，相比拼接式的法兰，一体化结构的刚性更好，能承受更大的负载冲击，不会因为长期运行出现法兰松动的问题。

　　建模过程中要特别注意安装边界的校核，组件安装后，法兰面要完全贴合设备的安装基板，输出轴的中心高要与负载端的中心高保持一致，偏差不能超过0.05mm，否则会在轴端产生额外的径向力，加速轴承的磨损。箱体的边角处做了小尺寸的倒角处理，既可以避免安装时划伤操作人员，也能减少应力集中，提升箱体的结构强度。输出轴的端面做了中心孔设计，方便加工时的定位装夹，也能在后期维护时用来检测轴的径向跳动量。

　　很多设计师在做这类构件的三维建模时，容易把法兰上的安装孔做成通孔，忽略实际装配时螺栓的沉头空间，导致螺栓头突出法兰面，无法保证安装面的完全贴合，正确的设计应该是在法兰的外侧对应每个安装孔做沉头孔，沉头的深度要匹配所选螺栓的头部高度，保证螺栓安装后头部不高出法兰面。另外，箱体内部的腔室尺寸要预留出传动齿轮的运转间隙，齿轮与箱体内壁的间隙要控制在2-3mm，既要避免齿轮运转时与内壁发生摩擦，也要防止间隙过大导致箱体整体尺寸冗余。

　　在设备选型匹配时，首先要确认组件的输出扭矩是否满足工位的负载需求，其次要核对安装法兰的孔位尺寸是否与设备安装板的孔位匹配，还要确认输出轴的轴径、键槽尺寸是否能和负载端的连接件适配，不能只看外形尺寸相近就直接选用，否则很容易出现安装后无法正常运行的问题。这类执行组件的结构看似简单，但每个尺寸的设计都和实际装配、运行可靠性直接相关，建模时需要把每个装配细节都考虑到位，才能保证后续生产、装配环节的顺畅，减少现场调试时的整改工作量。
