CSWP认证考试练习用箱体传动组件

　　这套箱体类零件的建模练习，核心在于把工程中常见的封闭壳体、双侧安装耳板、前置输出轴套以及阵列孔位整合在同一个实体中，适合用来检验结构工程师对拉伸、切除、拔模、圆角、孔阵列和基准面切换的综合把控能力。从实际设备场景看，这类带两侧支撑耳板的方箱结构，常见于小型通讯终端的传动隔离舱、桌面自动化模组的动力容纳盒、检测仪器内部的齿轮防护腔，也可以作为教学环境中模拟减速器外壳、传感器封装壳体和小型执行器外罩的训练对象。

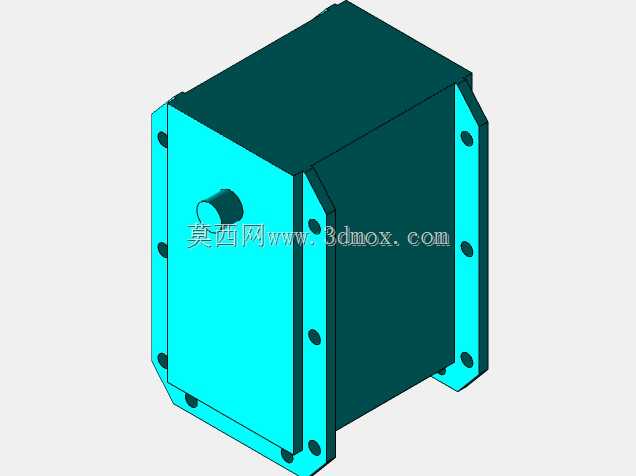

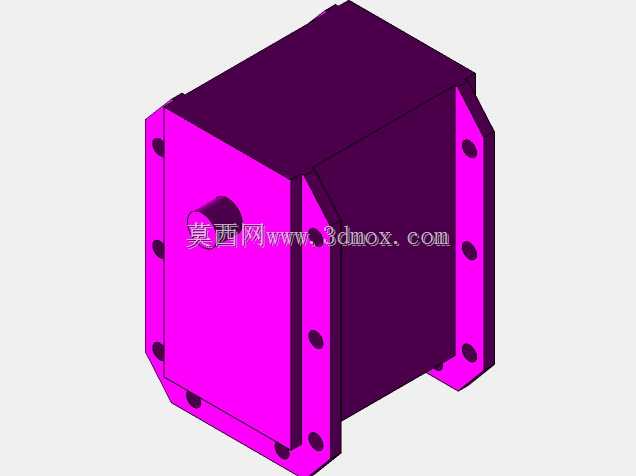

　　零件的主体采用近似长方体的封闭箱腔思路搭建，箱体内部预留容纳空间，外部轮廓保持规整，目的是在有限安装区域内获得较高的空间利用率。箱体左右两侧向外延伸出带安装孔的法兰耳板，耳板与主箱体之间通过加厚过渡区域连接，避免装配锁紧时局部应力集中。正面凸出的圆柱形轴套是整个结构的功能中心，轴套轴线与箱体正面保持垂直，用于模拟动力输出轴、调节杆或者信号转接轴的穿过位置；轴套根部设置环形过渡，既增强凸台与箱壁的连接强度，也还原了铸造或机加工壳体中常见的补强形式。

　　建模时可以先从主体箱腔入手，根据外形边界建立基础实体，再通过对称基准控制两侧耳板的位置。耳板上的孔位并非随意布置，而是沿支撑面分布，形成上下多点固定的布局，这种设计在实际装配中能够抵抗轻微扭转和振动。正面法兰面同样布置多组安装孔，用于连接端盖、密封板或者外部支架；孔位之间需要保持一致的边距和对称关系，任何一个基准偏移都会影响后续端盖配合。对于练习者而言，孔特征适合采用线性阵列与镜像结合的方式完成，这样既能减少重复建模步骤，也能保证修改孔径或孔距时整体结构同步更新。

　　安装边界方面，箱体的最大外轮廓由主箱身、两侧耳板和正面轴套共同决定。耳板向外展开后会增加宽度方向的占用，因此在设备布局时不能只按箱体主体尺寸预留空间，还要给耳板、紧固件和装配工具留出操作余量。正面轴套凸出长度较短，适合在紧凑面板后方安装；若外部需要连接联轴器、旋钮或密封接头，则应在轴套前方保留拆装距离。箱体背面和顶面保持平整，便于贴近设备基板、内壁或防护板布置，也为后续增加散热筋、铭牌区域或走线槽留下改造空间。

　　从功能特性上看，该结构强调的是容纳、支撑和定位三种作用。箱体本体负责保护内部齿轮、轴系、电路模块或小型机构；两侧耳板承担整机固定载荷，使箱体能稳定挂接在立柱、墙板或设备框架上；正面轴套则提供旋转件或插接件的通过通道，并通过同轴圆柱面保证外部附件的对中。若把它放入通讯工具类小型设备中，可以理解为一个隔离驱动部件与外部操作端的中间壳体；若放入机械教学场景，它又能作为典型壳体零件，训练考生读取工程图、重建特征树和核对质量属性的能力。

　　结构设计过程中需要特别关注壁厚均匀性。封闭箱体如果壁厚突变，在铸造、注塑或者钣金焊接推演中都容易产生变形；建模练习里虽然不一定直接涉及工艺仿真，但保持内壁与外壁的偏移关系，能够让模型更接近真实零件。耳板与箱体连接处不宜做成尖锐直角，应通过圆角或斜接增厚释放应力；轴套周围的孔位也要避免过于靠近凸台边缘，否则端盖压紧后可能造成局部开裂。底部边线和侧面转折处的小圆角，不仅是外观处理，更关系到加工时刀具路径和壳体清洁便利性。

　　在三维重建顺序上，比较稳妥的方式是先确定主箱体的长宽高和正面轴套高度，再建立左右对称面，随后生成单侧耳板并镜像，最后统一处理孔阵列与圆角。这样做的好处是特征逻辑清晰，当考试题目修改主体尺寸、孔位数量或轴套直径时，模型能够快速再生，而不会因为后期特征过度堆叠导致参照丢失。对于从事设备选型的工程师，该类壳体还提示了装配校核重点：紧固件不能与内部腔体干涉，轴套中心高要与被连接机构一致，耳板孔距需匹配现场支架，箱体周围还要预留维护时打开端盖的空间。整体来看，这个零件虽然外形简洁，但覆盖了壳体设计中最常见的安装、密封、对中和支撑问题，适合作为结构建模能力训练与小型设备壳体方案推演的典型对象。
