CSWP认证练习用悬臂铰接支座结构

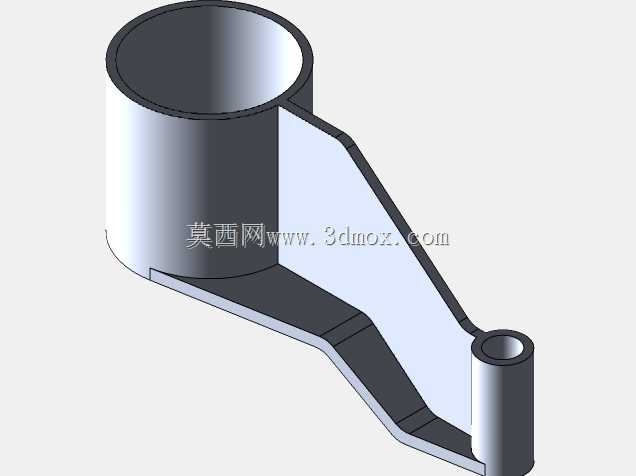

　　该零件属于典型的薄壁悬臂式铰接支座类结构，常见于手动操作机构、小型连杆传动装置以及工装夹具的摆臂末端，用来在大端提供回转套合位置，在小端提供销轴铰接点位，中间通过变截面连接板传递载荷。大端为完整的圆筒结构，内孔可直接套在固定轴或立柱上，形成整周旋转自由度；圆筒壁厚均匀，端面与外圆、内孔保持同轴，装配后能够承受径向支承力并限制摆臂的径向窜动。小端为带通孔的短圆柱凸台，孔轴线与大端圆筒轴线平行，用于穿入销轴、螺钉或铆钉，与另一根连杆、拨叉或操作手柄相连，把摆臂的摆动转化为末端构件的直线或角度运动。

　　从受力路径看，载荷从小端销轴孔传入，经两侧逐渐加宽的连接板扩散到大端圆筒，再由圆筒接触面传递到固定轴上。连接板没有采用等宽直板，而是沿力流方向做了折线过渡：靠近小端处宽度较窄，靠近大端处随圆筒轮廓逐渐张开，既避免材料在低应力区冗余堆积，也防止截面突变造成应力集中。板件与圆筒相接的位置保留了连续的贴合边线，建模时需要保证侧壁与圆柱面相切或完全共面，不能出现悬空薄片或零厚度几何。

　　外形尺寸的控制重点集中在三个边界：一是大端圆筒的外径、内径和高度，它决定了与基准轴的配合间隙以及摆臂的轴向支承长度；二是小端凸台的外径、内孔直径和凸台高度，它关系到销轴的剪切面积、连杆端面的贴合宽度以及紧固件头部的压紧空间；三是两端孔中心之间的跨距，该尺寸直接影响摆臂的传动比和末端行程，是练习草图几何关系、尺寸驱动和特征更新时最需要锁定的参数。安装边界上，大端内孔与固定轴之间通常采用间隙配合，保证摆臂能灵活转动；小端孔与销轴之间可按运动频率选择间隙配合或小间隙过渡配合，若需要降低磨损，可在孔内压入衬套，后期仅更换衬套即可修复铰接位。

　　建模思路适合采用自底向上的实体特征流程：先以前视基准面绘制整体轮廓，确定大端圆心、小端圆心以及中间连接板的折线边界；再通过拉伸生成主体板厚，随后分别建立大端圆筒和小端凸台。大端圆筒可用拉伸凸台与拉伸切除组合完成，也可借助薄壁特征控制壁厚；小端凸台应保证孔中心位于板件端部圆弧中心，凸台两侧突出板面的高度根据销轴连接所需的接触长度确定。连接板上下轮廓存在弯折和斜面，绘制草图时要让直线端点与圆柱轮廓建立重合、相切或共线关系，减少后续修改时出现特征报错。

　　实际工程中，这类摆臂多用于低速、手动或轻载传动场景，例如夹具锁紧手柄、检测台拨杆、小型柜门联动机构以及教学实训台的连杆组件。工作时大端绕固定轴旋转，小端推动被连接件完成夹紧、松开、换位或定位动作。由于构件主要承受平面内的弯曲和少量扭转，板厚方向不需要过大尺寸，但在圆筒与板件交接处应保留足够的过渡宽度，避免摆臂在频繁扳动后从焊缝式交接位置开裂。若用于批量加工，可采用激光切割板件后焊接套筒的工艺，也可直接采用铣削或压铸方式获得整体结构；三维建模时保持壁厚一致、孔轴平行和端面垂直，能够为后续工程图中的尺寸标注、公差配合以及运动干涉检查提供稳定基础。
