成套内六角扳手挂装收纳支架结构

　　这套结构围绕车间、装配线和维修工位中高频使用的内六角扳手展开，核心不是单件扳手，而是将不同规格L型六角匙按取用顺序固定在同一张挂架上的收纳方案。现场拧紧紧固件时，操作者最怕规格散放、尺寸相近的扳手混在工具箱底层，翻找时间往往超过实际拧紧作业；挂架采用竖向插放与侧向露出弯折端的布局，每把扳手的短臂朝外，长臂插入对应槽位，视线扫过即可根据金属臂的粗细判断规格，手捏弯折段直接抽出，不需要翻转工具盒。

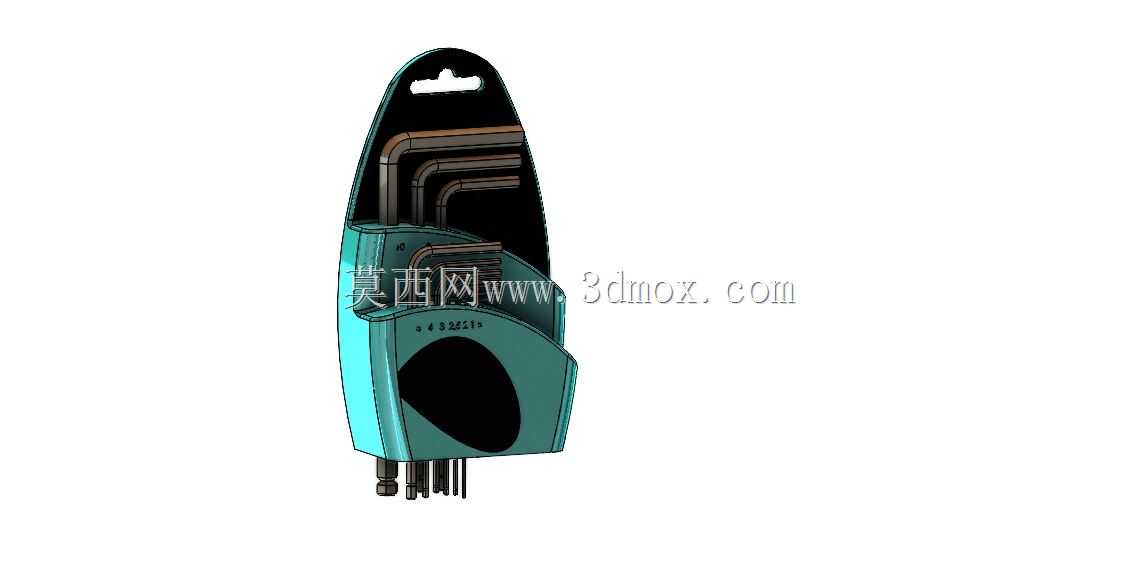

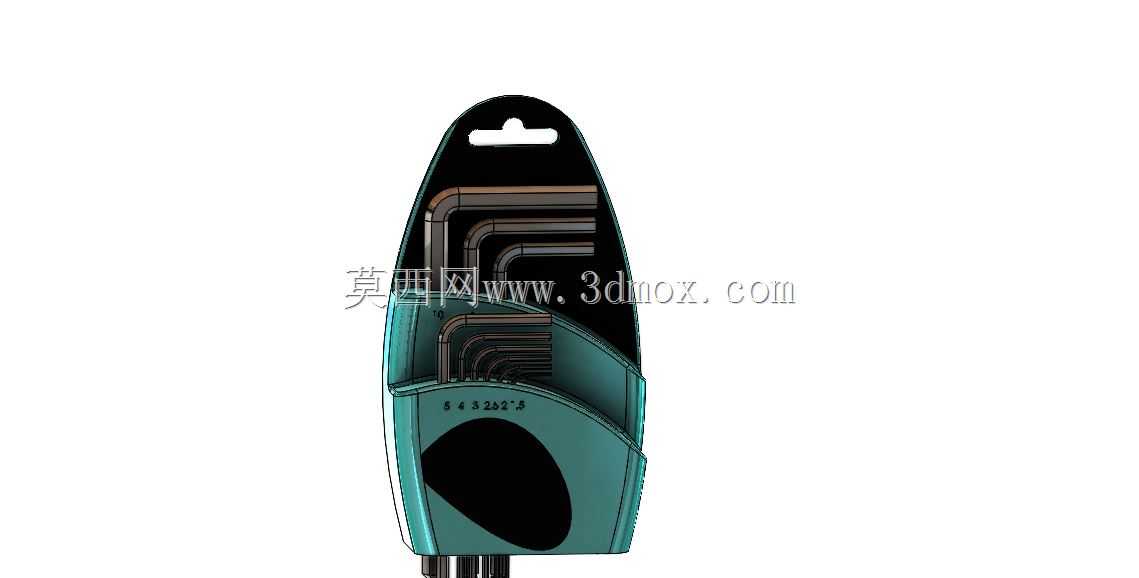

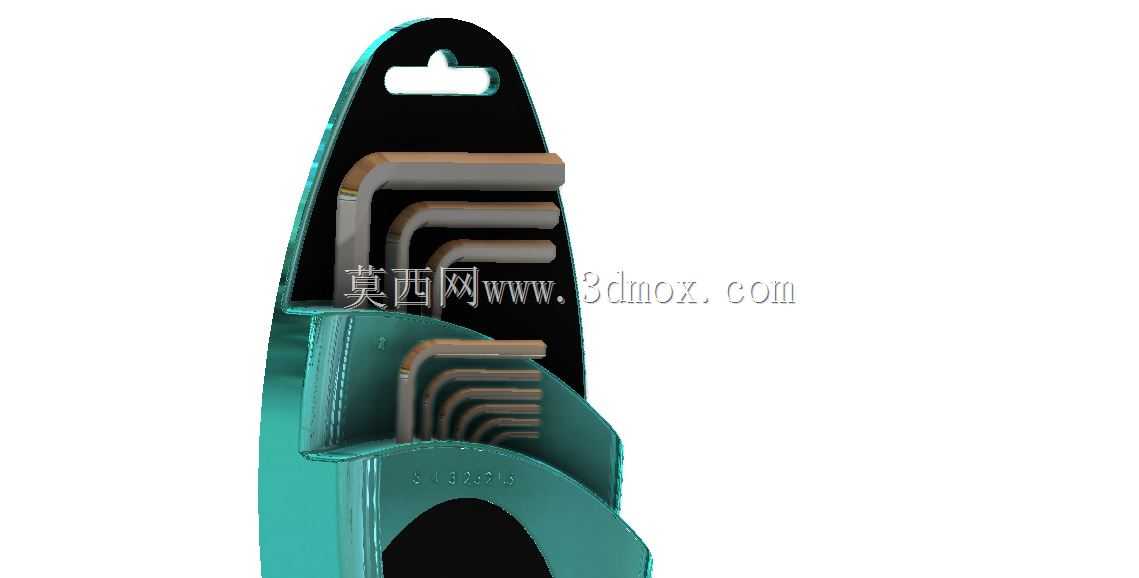

　　支架本体采用带挂孔的片状成型结构，顶部开出长圆形悬挂孔，可直接挂在工具墙挂板、工位旁挂钩或维修车侧板上；底部和侧面形成半包托边，既约束扳手轴向窜动，也避免整套工具在搬运时从下方滑出。轮廓顺着扳手组由大到小的排列做阶梯式收边，大规格扳手放在靠上、靠外的位置，小规格扳手依次排在下方槽位，尺寸梯度在外观上直接呈现，新员工也能快速建立规格与位置的对应关系。

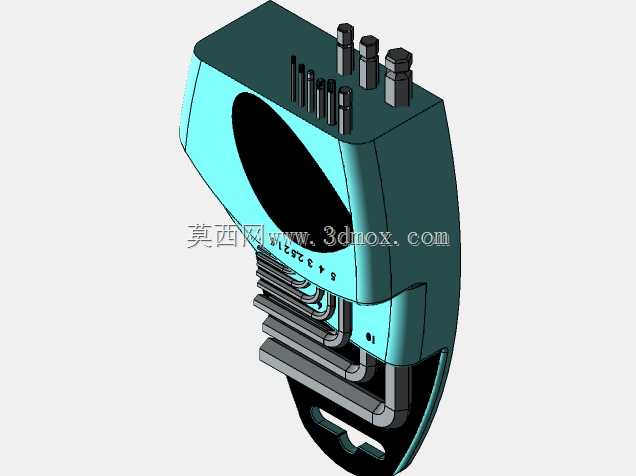

　　从功能特性看，L型内六角扳手本身依靠长臂提供深孔可达性，短臂提供拧紧扭矩；收纳架没有改变扳手受力路径，只在非工作状态承担定位和展示作用。槽位间距需要兼顾两件事：一是相邻扳手抽出时手指不互相干涉，二是小规格细长扳手不能因槽位过宽而晃动脱出。模型中各金属件按真实弯折半径和杆径比例建立，弯头过渡区保留圆弧，避免把六角匙简化成直角折线；支架上的托边与扳手接触位置做了局部包覆形态，可理解为塑料或钣金成型后的承托面，搬运整套工具时载荷主要落在底部托边，而不是靠悬挂孔单独承受。

　　安装边界方面，挂孔中心到支架底部的高度决定了它在工具墙上的有效占用空间，设计挂钩位置时要在挂孔上方留出手指和挂钩件的操作余量；支架左右宽度由最大规格扳手的长度和排列方式决定，贴墙安装时后侧应保持平面贴合，避免挂架受力后绕挂钩转动。若用于移动维修车，侧面最好增加限位绑带或弹性卡边，因为车辆推行产生的振动会让细长扳手沿槽口跳动；固定在装配工位旁时，则可把挂架安装在操作者顺手的胸高位置，减少弯腰和转身取放。

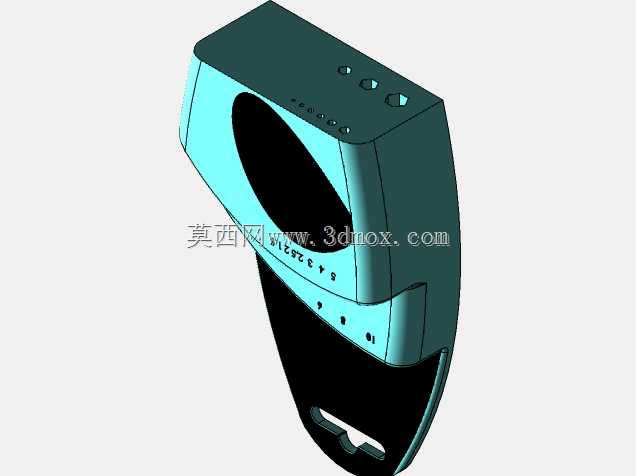

　　结构建模时需要重点处理三类配合关系。第一类是扳手杆部与插槽的间隙，间隙过小会受涂层、毛刺和油污影响导致插拔卡滞，间隙过大又会失去定位意义；第二类是扳手短臂与前侧露出空间的关系，短臂必须完全露在支架轮廓外，手指才能捏住施力抽出；第三类是挂孔与支架薄弱截面的关系，顶部开孔会切断局部材料传力路径，孔周需要保留足够宽度，防止满套装载后悬挂处产生永久变形。

　　在实际应用场景中，这类成套工具常见于设备装配、模具维修、自动化线点检和机床夹具调整。不同规格的内六角螺钉分布在防护罩、导轨压块、传感器支架、气缸安装脚等位置，螺钉往往处于沉孔或狭窄空间内，普通开口扳手无法进入，而内六角扳手的长杆可以深入孔位。挂架把规格秩序固定下来后，工具归位也变得可检查：某个槽位空缺，就说明对应扳手正在设备上使用或遗落在工位，交接班盘点比散装工具更直观。

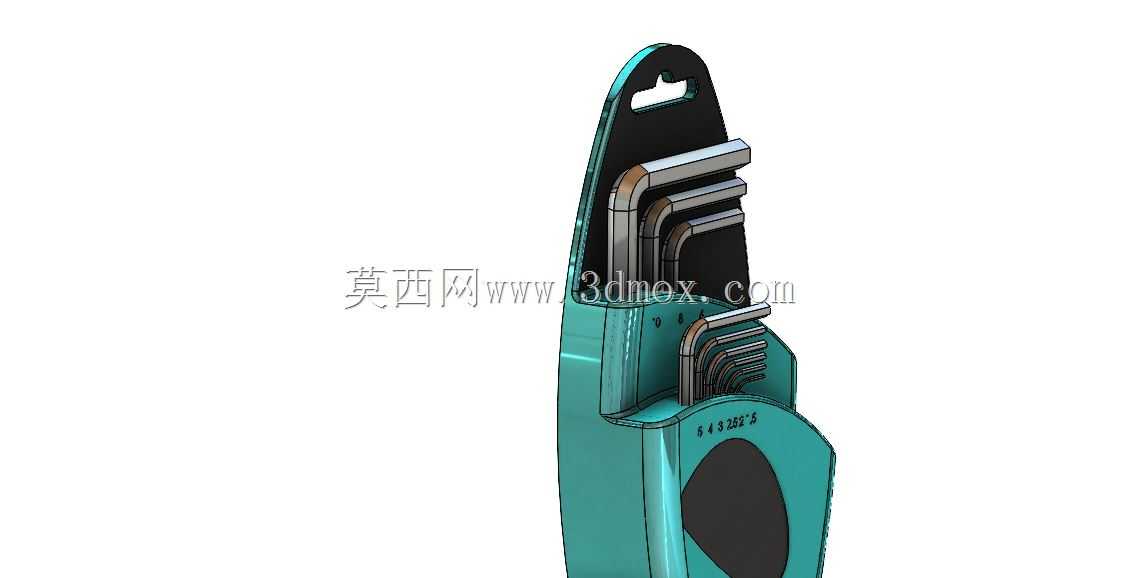

　　外形设计上，支架没有采用复杂箱体，而是以薄板轮廓加折弯承托边实现功能，材料消耗少，成型后可视性强。大扳手杆径粗、重量大，靠近上部和外侧布置有利于取放时的重心平衡；小扳手数量多、杆径细，集中在下部密集槽位，能够利用支架较宽的底部分区。排列时还要让各扳手弯折端保持层次错开，避免多根金属杆在同一视觉面上重叠，否则既难以快速识别规格，也会在抽出时发生勾挂。

　　从维护角度看，支架表面应便于擦除油污，槽位不宜形成封闭深腔，以免铁屑和切削液积存。扳手使用后常带少量润滑油，若槽位为盲孔结构，污染物会逐渐堆积并增大插拔阻力；开放或半开放槽位则让碎屑自然下落，清洁时用毛刷沿槽口扫过即可。对于需要工具定置管理的产线，这种挂装结构还可以在每个槽位旁预留标识区域，将规格信息与工具位置绑定，使三维结构同时服务于取用、收纳和现场管理。
