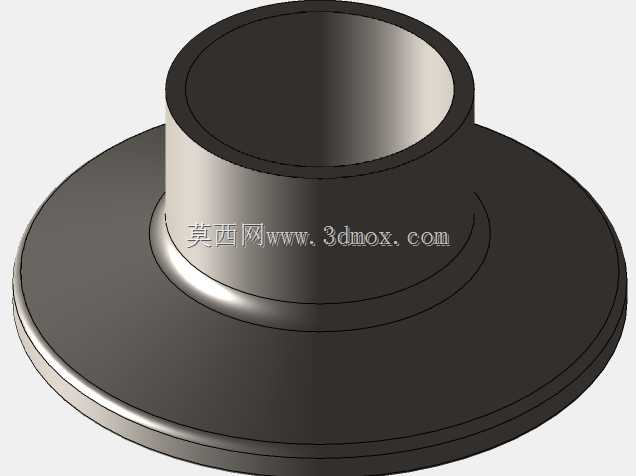

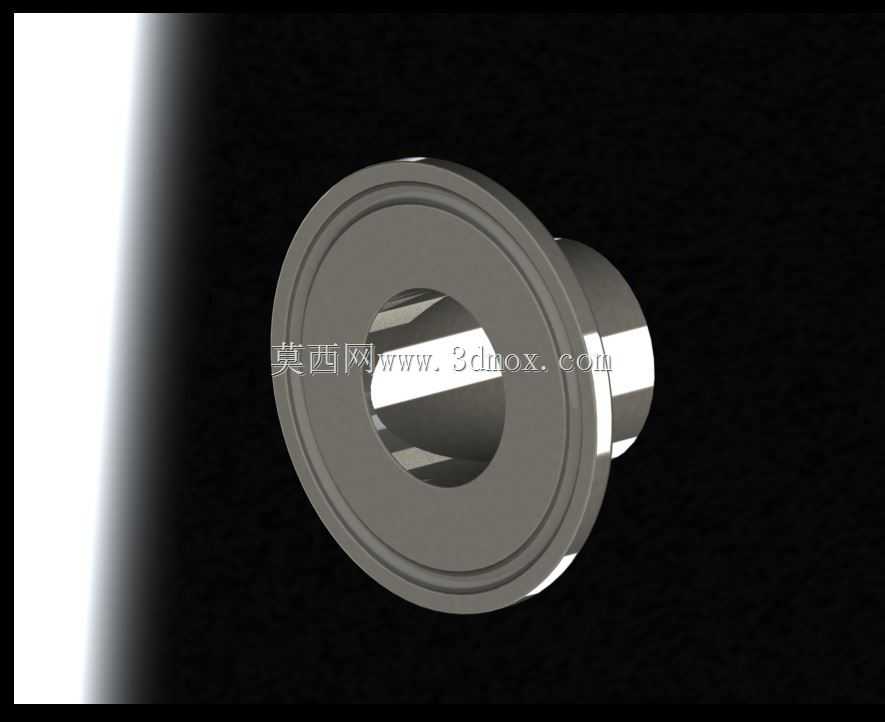

一英寸DIN标准卡套式管接法兰接头

　　在液压管路、气动控制回路以及工业流体输送系统的现场配管作业里，卡套式管接头一直是中小口径硬管连接最常用的密封结构形式，这套1英寸规格的接头参照DIN32676相关管接件尺寸规范完成三维结构建模，整体采用带法兰安装边的直通对接构型，区别于常规外螺纹卡套直通，它不需要在对接基座上提前加工内螺纹孔，而是通过端部法兰盘的贴合面完成轴向定位，再借助法兰周向布置的紧固件实现和阀块、泵体出油口、管路终端法兰座的刚性连接，在大口径高压管路、需要频繁拆装维护的测试台架管路场景下，这种法兰式卡套接头的装拆效率、密封可靠性都远高于螺纹旋合式接头。从实际使用的功能逻辑来看，这类接头的核心作用是实现1英寸外径硬管和设备法兰端口的无泄漏刚性连接：接头内部为贯通式流道，介质从接入的硬管内腔直接穿过接头本体流向对接端口，流道全程没有突兀的变径台阶，能大幅降低高压油液、压缩空气或者工艺流体在接头位置的压损，也避免了介质滞留死角带来的污染物堆积问题。接头朝向管路的一侧为标准卡套容纳腔，装配时先把锁紧螺母套在待接入的无缝钢管端部，再把前后卡环依次套入管端，将钢管完全插入接头本体的内孔止推位后旋紧锁紧螺母，螺母的轴向推力会挤压卡套的楔形斜面，让卡套刃口均匀咬入钢管外壁，同时在卡套和接头本体的锥形密封面之间形成线接触硬密封，这种密封结构耐受管路振动、压力脉动的能力很强，在工程机械液压站、机床润滑管路、化工流体输送管线里长期运行也不容易出现松脱渗漏。结构设计层面，

　　这套接头的法兰端做了加厚的圆盘凸缘，凸缘和接头主体的衔接位置采用大圆角过渡，没有尖锐的应力集中棱边，法兰盘朝向对接基座的端面加工有环形密封槽，现场装配时可以嵌入O型橡胶圈，当两个法兰面通过螺栓锁紧后，O型圈被适度压缩填充结合面的微观间隙，在高压工况下形成第二道静密封，和卡套端的硬密封形成双重密封冗余。法兰盘的外径、厚度以及螺栓过孔的分布圆直径都严格匹配1英寸公称通径对应的法兰连接尺寸，安装时不需要额外加工转接垫块，对接端口的螺栓孔位可以直接和标准泵口、阀块法兰面对齐，安装边界上需要预留出法兰盘外径加上扳手操作空间的径向尺寸，轴向方向要留出卡套螺母旋合所需的操作行程，避免管路排布时和周边管线、机架结构发生干涉。

　　接头的卡套侧外圆柱面加工有标准公制细牙外螺纹，和配套锁紧螺母的内螺纹精准配合，螺纹的旋合长度经过校核，保证螺母完全拧紧后可以给卡套提供足够的轴向挤压力，同时不会因为旋合行程过长顶坏内部密封件。接头本体的流道内径和1英寸钢管的通径基本保持一致，介质流过时的流态平稳，不会因为通径突变产生湍流噪音。在三维建模的过程中，所有配合面的尺寸公差都按照液压管接头的行业常规要求设定：卡套配合锥面的同轴度、法兰端面和接头轴线的垂直度、内外圆柱面的位置度都做了合理的公差约束，既保证加工完成后零件可以顺利装配，也不会因为公差标注过严提升不必要的加工成本。这类接头在实际选型时，设计人员只需要确认对接法兰的安装孔位、接入钢管的外径以及系统工作压力等级，

　　就可以直接完成布局，在液压站出厂装配、现场设备管路改造、自动化生产线气路搭建的场景中，这种法兰式卡套接头既保留了卡套连接装拆快捷、不需要焊接管路的优势，又解决了大口径管接头螺纹旋合扭矩过大、现场对中困难的痛点，焊接式管接头需要在配管现场完成坡口焊接、焊后探伤、酸洗钝化等多道工序，施工周期长且焊接质量受工人操作水平影响很大，而卡套式接头只需要按照规定扭矩拧紧螺母即可完成装配，后期管路需要拆解维护时，松开法兰螺栓和卡套螺母就可以完整拆下接头，重复装配后密封性能不会出现明显衰减，非常适合用于试验台架、移动液压设备这类需要经常调整管路走向的工况。接头的整体外形经过结构优化，法兰盘外侧的凸台高度刚好容纳卡套螺母的旋合行程，没有多余的冗余结构，整体重量相比同压力等级的整体式法兰焊接接头更轻，对外接管路的附加载荷更小，能降低管路长期振动工况下的端部疲劳风险。
