工业电气控制柜体操作面板总成

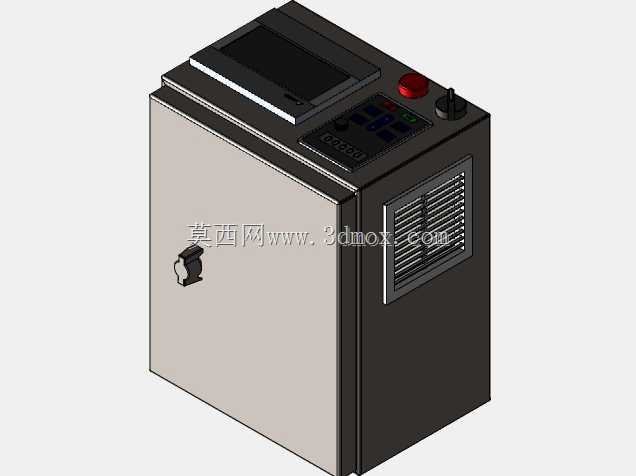

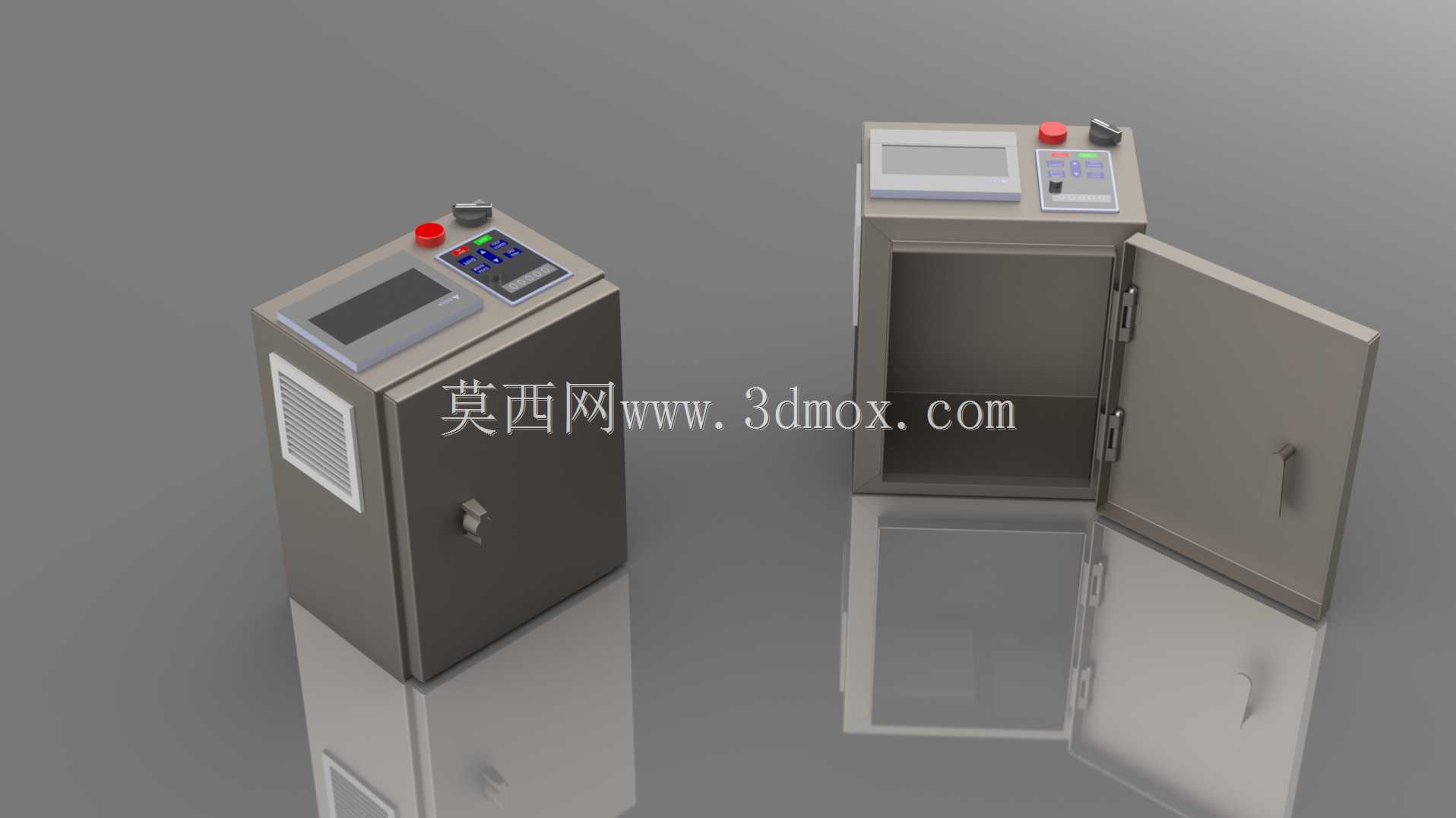

　　这套三维结构围绕车间现场常用的立式电气控制柜体展开，核心呈现的是带操作面板的独立电控箱总成，包含封闭柜门状态与开门检修状态两种典型布置，适合在自动化产线、单机设备配套、小型工艺装置旁作为本地控制节点使用。柜体采用薄钢板折弯成型的立式箱型结构，顶部斜面集成人机操作区，正面布置带锁检修门，侧面预留通风散热栅格，整体结构兼顾操作可达性、内部元器件安装空间与现场维护便利性。

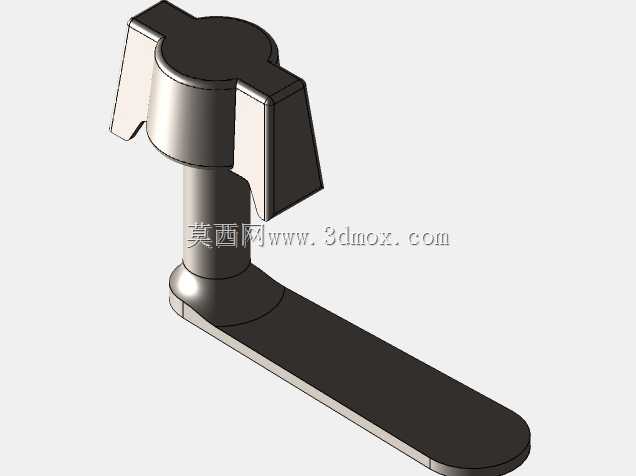

　　从实际使用场景看，这类柜体常放置在设备主机附近或生产线工位旁，用于集中布置启停按钮、急停按钮、状态指示灯、触控显示屏以及相关电气元件。操作人员站在柜体前方即可完成参数查看、模式切换和紧急停机；维修人员打开柜门后，能够接触内部安装板、线槽、端子排和元器件，进行接线、检修与更换。模型中柜门通过铰链与箱体连接，并配有门锁和把手，开门角度能够满足常规检修需求，同时避免柜门与周边设备发生干涉。

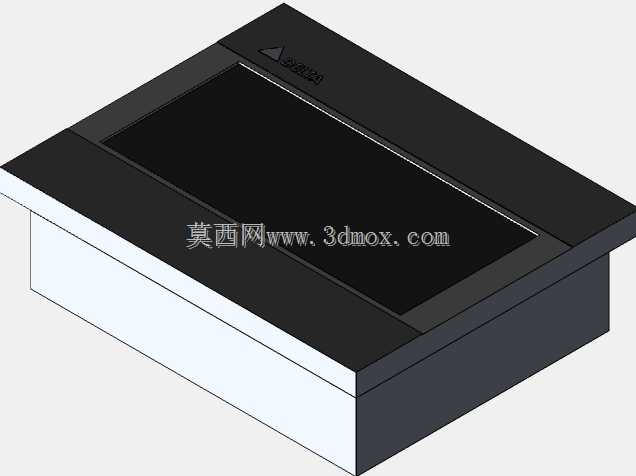

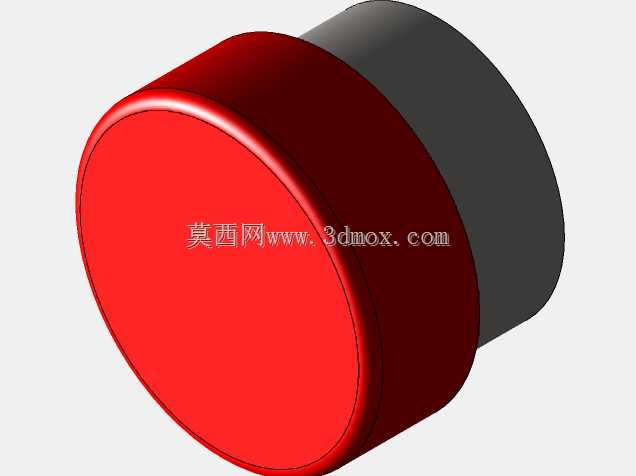

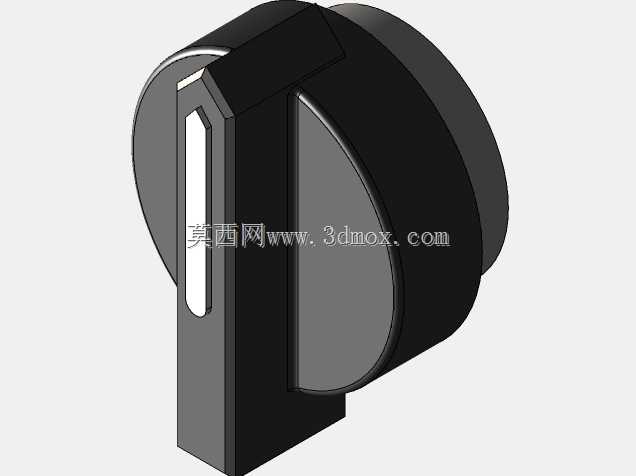

　　顶部操作面板采用略微倾斜的布局，这一设计并非单纯为了外观，而是考虑站立操作时的视线角度和手部动作范围。显示屏区域保持相对平整，便于观察界面；按钮、指示灯和急停开关集中在面板右侧或操作顺手区域，红色急停按钮布置在醒目且容易拍击的位置。面板下方对应箱体内部预留了足够深度，可容纳显示器后部、按钮接线端子、线束弯曲半径以及小型控制模块。对于结构工程师而言，这部分需要重点核对面板开孔、元件厚度、门板开启轨迹和线束走向之间的关系，避免出现装配后干涉或维护空间不足的问题。

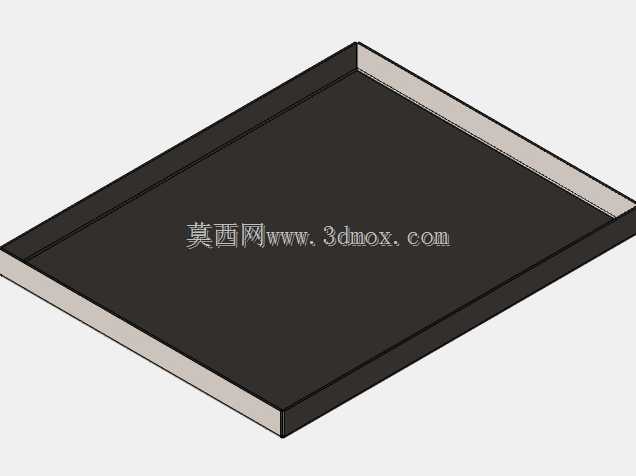

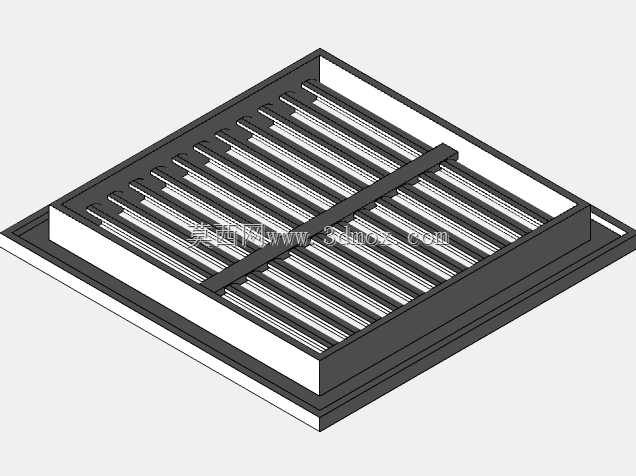

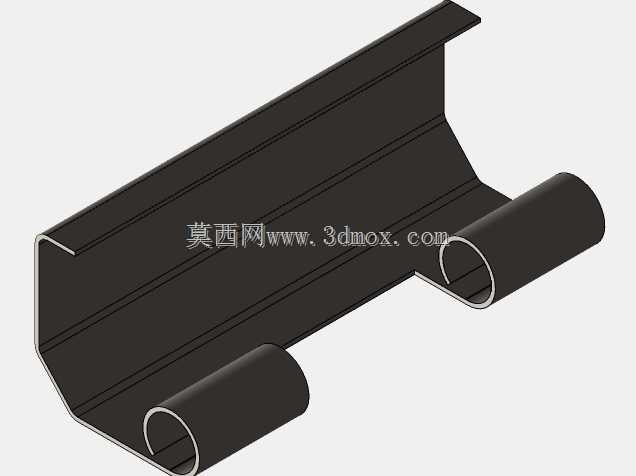

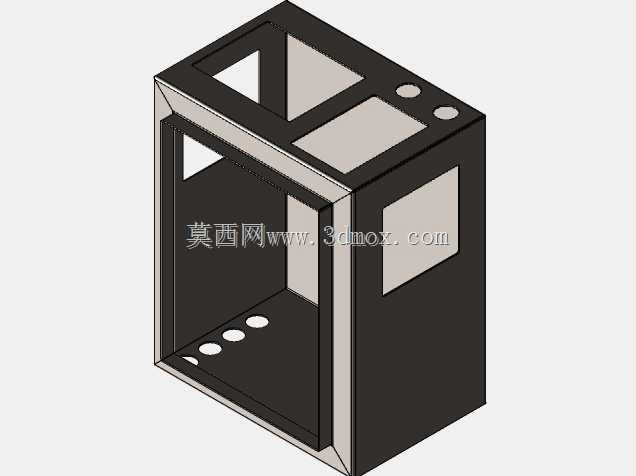

　　柜体主体采用钣金折弯思路建立，侧板、顶板、背板和门板均体现出均匀板厚与折边特征。折边不仅提高薄板刚性，也为焊接、螺钉连接或拼装提供基础。箱体底部可与支架、底座或现场地脚配合，背部和侧面可根据散热需求开设通风孔，模型侧面的格栅区域对应风扇过滤组件或自然通风通道。电气柜在运行时，变频器、继电器、开关电源等元件会产生热量，通风路径需要与内部元件布置相匹配，避免热风在柜顶积聚。

　　安装边界方面，柜体前方必须保留操作人员站立和柜门全开的空间，尤其开门状态下，门体旋转半径内不应布置管线、桥架或其他设备。柜体顶部操作面高度应结合现场人员平均身高和操作频率确定，过高会造成按压不便，过低则影响屏幕观察。柜体与墙面之间宜预留接线和散热距离，底部进线位置需要与电缆沟、桥架或穿线管对齐。若现场存在粉尘、油雾或冲洗环境，还应在门板、通风口和按钮区域增加密封结构，模型在后续细化时可补充密封条、过滤风扇、格兰头和接地螺栓等细节。

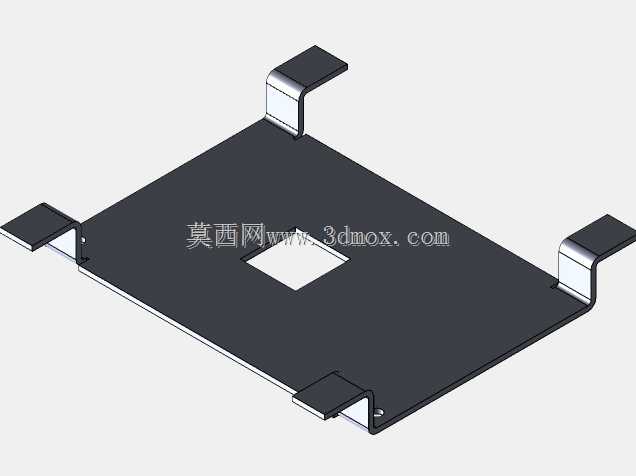

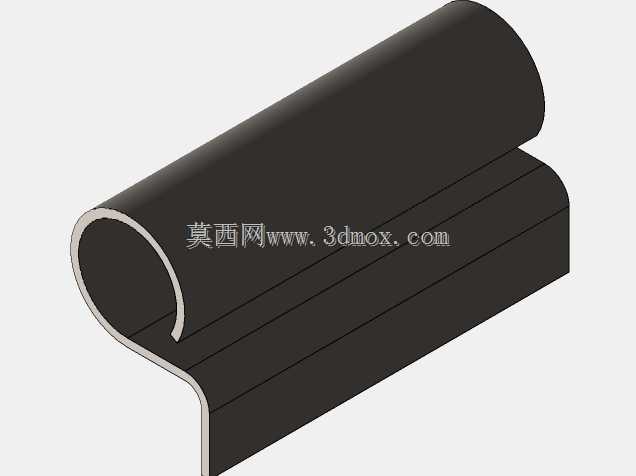

　　内部结构设计上，柜体后背通常设置可拆卸安装板，用于固定导轨、端子排、接触器、PLC模块和开关电源。安装板与箱壁之间保留走线间隙，强弱电线缆分槽布置，减少信号干扰。门板内侧可安装按钮标识牌、线路图袋或小型元件支架，但需控制门体重量，避免铰链长期受力变形。顶部面板与箱体之间的连接应考虑加工工艺性，既可以采用整板折弯后焊接，也可以拆分为独立面板组件通过螺钉固定，后者更利于面板开孔加工和表面处理。

　　从建模逻辑看，该作品把外观钣金、操作元件、柜门铰链、门锁、内部空腔和开门状态都表达得比较清楚，适合用于电控柜方案沟通、布局评审和钣金拆图前期参考。设计时可先依据电气元件清单确定箱体宽深高，再反推操作面板尺寸和柜门开度；随后校核按钮、屏幕、急停与门体、边框、通风口之间的距离，最后补充安装孔、接地标识、线束固定点和门板限位结构。这样形成的柜体不仅外观规整，也能在真实车间环境中满足操作、防护、散热和维护的综合要求。
