冷却液加热系统电气控制箱结构设计

　　这套三维结构围绕冷却液加热回路中的电气控制环节展开，柜体承担温控、配电、信号采集与执行元件承载的作用，常见于工艺介质需要维持设定温度的生产线、试验台或循环加热单元。现场管路中的冷却液在低温启动或环境温度下降时黏度升高，换热效率和设备运行稳定性都会受到影响，控制箱通过接收温度传感器信号，驱动加热回路、循环泵及相关保护元件，使介质温度保持在允许区间。

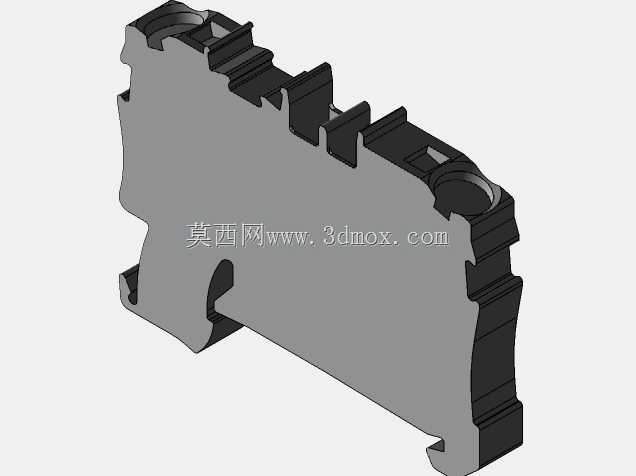

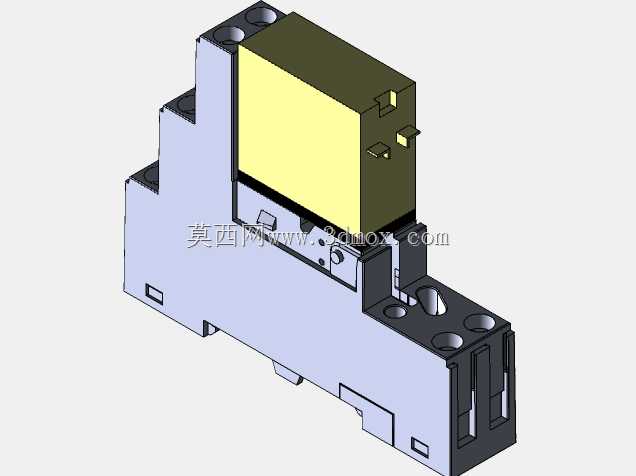

　　从布置逻辑看，箱体内部并不是简单堆叠电气元件，而是按照强弱电分离、检修路径顺畅、发热元件留足散热空间的原则组织。主回路端子、断路器、接触器或固态继电器等功率部件靠近进线与出线区域，减少大截面线缆跨柜绕行；控制端子、信号端子和小型继电器集中在便于接线的一侧，温度采集、泵运行、加热状态、故障报警等线路通过线槽规整敷设。柜门内侧可布置按钮、指示灯或人机操作单元，操作人员不必打开主柜门即可观察运行状态，日常巡检时能够快速判断加热是否投入、泵是否运转、有无过载或超温报警。

　　柜体外形采用封闭式钣金结构，边框与门板之间预留密封件安装位置，适合放置在设备旁、机架侧或车间固定基础上。建模时需要重点核对安装边界：箱体背后应保留接线和维护距离，底部或下部设置电缆引入位置，柜门开启方向不能与周边管道、阀组、机架立柱发生干涉；若控制箱随主机组发货，还要考虑吊运、叉车移位以及现场二次接线的操作空间。柜体固定孔位、地脚尺寸、门板铰链位置和门锁区域都应在三维环境中与周边设备协同校核，避免现场安装时出现柜门打不开、线缆弯曲半径不足或维护工具无法伸入的问题。

　　加热控制属于持续带载工况，箱内功率元件的散热不能忽视。设计时将发热相对集中的元件远离温度敏感的控制模块，并在柜体顶部、侧面或下部规划通风散热路径；若现场粉尘、油雾或水汽较重，则不能单纯依赖大开孔通风，需要结合密封等级、过滤通风或温控风扇进行取舍。冷却液系统本身带有管路和泵体，电气箱与水路之间应保持合理隔离，电缆穿越柜体处使用防水接头，柜内走线避免贴近可能凝露的冷壁面，从而降低短路和误动作风险。

　　结构细节上，门板加强筋、折弯边、安装板、接地螺柱和线束固定点都需要在模型中体现。安装板采用可拆卸方式更利于厂内预装，先在板面上完成导轨、端子排、继电器、线槽和器件固定，再整体装入柜体；这种方式比直接在箱体内逐件装配更符合实际制造流程。柜体边角折弯半径、板厚搭接关系、螺钉避让位置以及门锁与铰链的运动空间，都影响后续钣金展开和装配。若箱内包含PLC、温控表或开关电源，还应在模型中保留编程接口、显示窗口和标签条位置，使调试人员能够直观识别回路功能。

　　在系统联动方面，该控制箱不是孤立柜体，而是冷却液加热装置的电气核心。它需要与液位、流量、温度、泵状态和加热执行机构配合：液位不足时禁止加热，防止干烧；循环泵未建立流量时延迟或锁定加热输出；温度达到上限后切断功率回路，并给出报警信号。三维建模中把这些元件的安装面、接线方向和维护空间表达清楚，能够帮助电气设计、钣金加工、现场装配和调试人员在同一模型上确认接口。柜体外部与管道、设备底座、电缆桥架的相对位置也应同步检查，尤其在紧凑型机组中，控制箱往往被布置在主机旁，外形尺寸稍有变化就可能影响管路法兰、检修阀和接线盒的操作。

　　整体来看，该模型的价值不只在于呈现一个箱壳，而是把冷却液加热控制所需的柜体空间、元件布局、安装方式和现场边界完整表达出来。结构设计人员可据此校核钣金工艺与装配干涉，电气人员可核对器件排布与走线距离，设备选型人员也能判断控制箱在不同机组布局中的适配方式。
