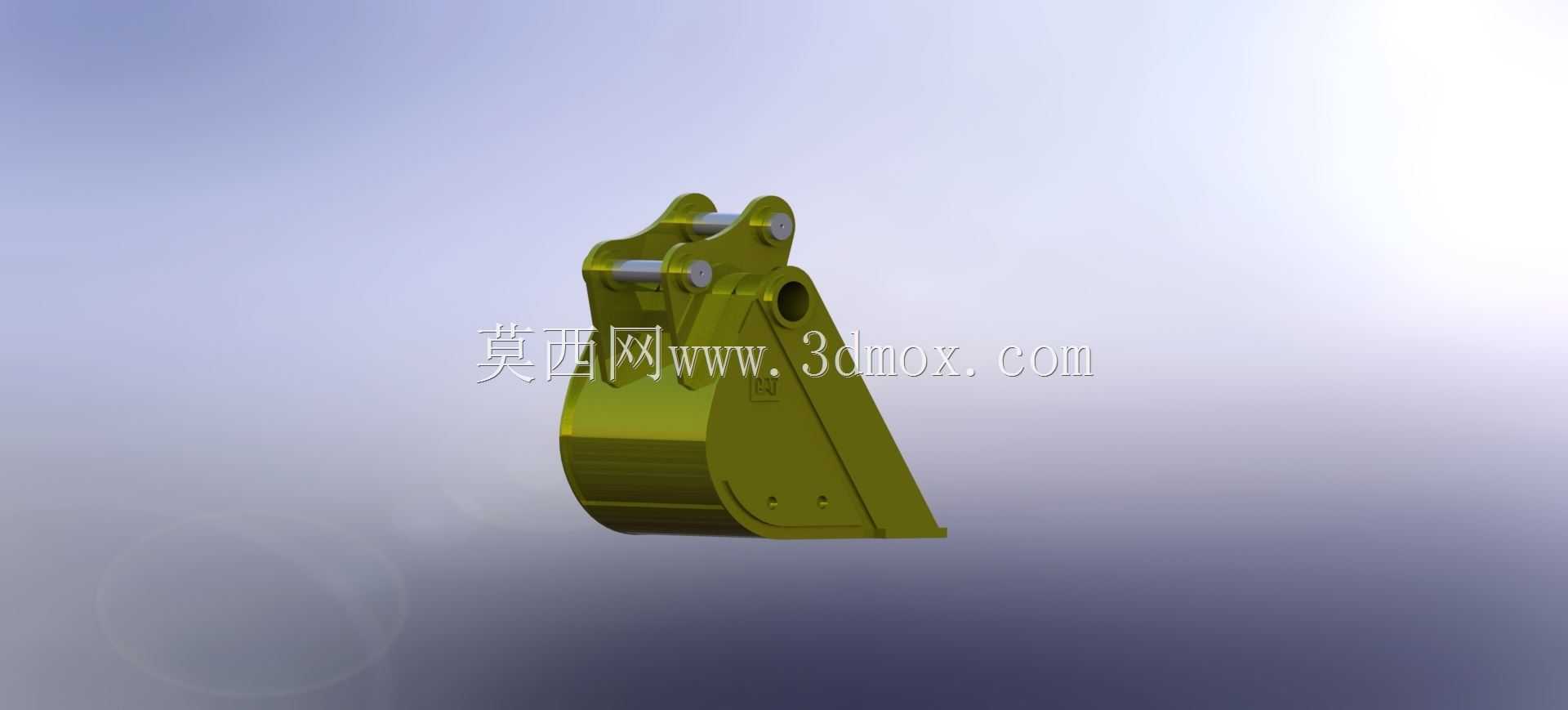

小型微型挖掘机窄幅清沟挖斗结构

　　窄幅挖斗主要面向小型挖掘机在受限空间内的土方整理、沟槽开挖、墙边修边、管线沟清理和园林绿化作业。与标准斗相比，这类斗体宽度明显收窄，切削阻力集中在较小截面上，能够在斗杆和铲斗油缸输出有限的微型设备上获得更好的切入感。现场使用时，它并不追求大斗容带来的装载效率，而是强调边线控制、沟底成形和狭窄区域通过性，常见于住宅庭院给排水沟、电缆浅沟、室内拆除后的基础清理、道路边缘修补以及苗圃树木栽植等工况。

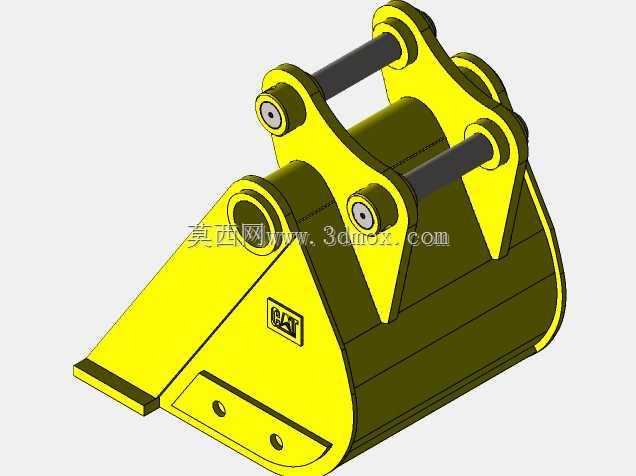

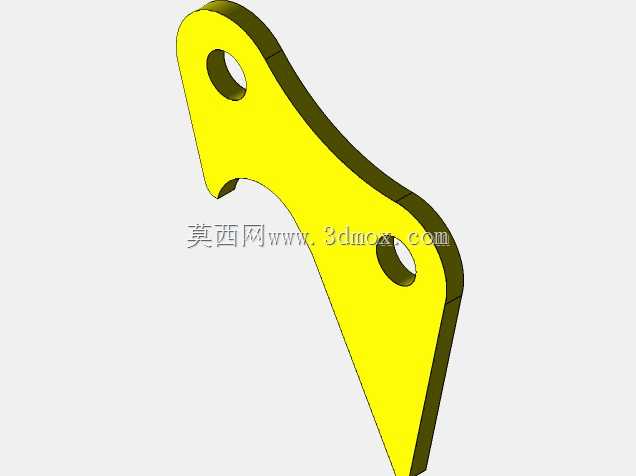

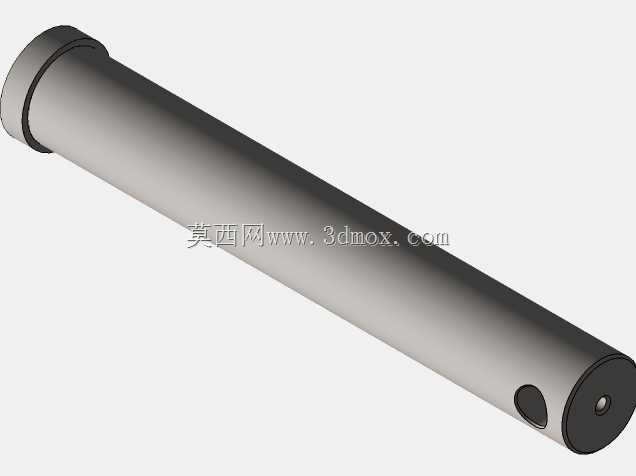

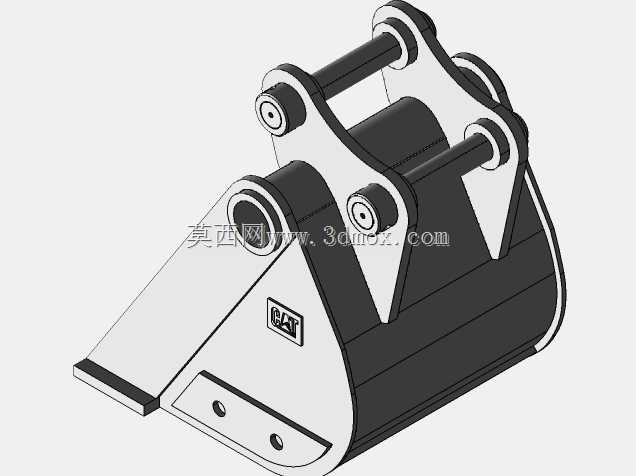

　　该结构的上部为与挖掘机连杆和摇杆连接的铰接区域，销轴孔位置决定了挖斗在整个工作装置中的翻转轨迹。设计时需要先核对主机斗杆端部孔距、连杆铰点位置、销轴直径以及铲斗油缸在收斗和翻斗极限位置时的角度关系，避免斗体背部在最大收斗时与连杆发生干涉，也要防止卸料翻转时斗侧与斗杆端部碰撞。上部耳板区域承受主要挖掘力，板厚、开孔边距和加强过渡不能只按外观处理，应结合侧向偏载、斗齿根部冲击以及销轴接触挤压进行校核。

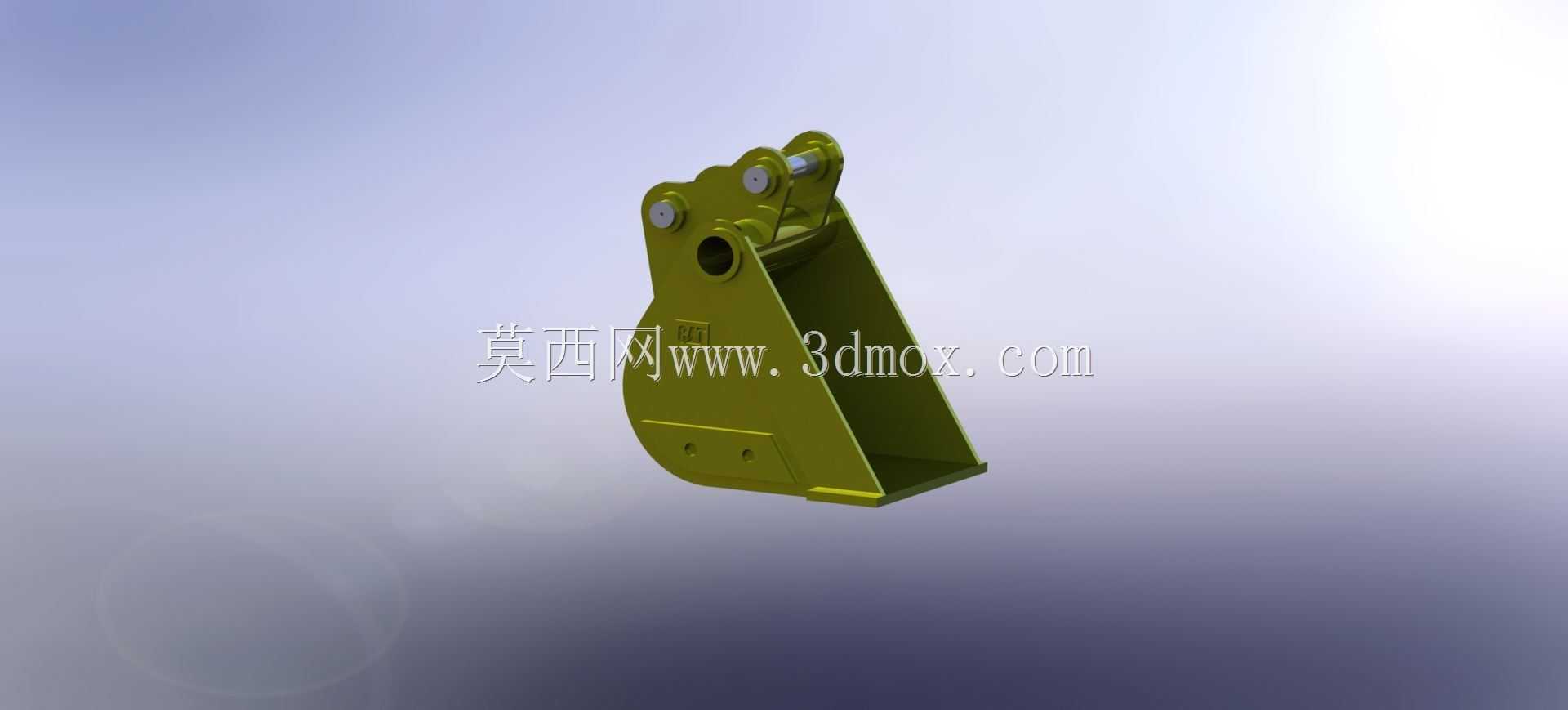

　　斗体外形采用深腔、窄宽的布置，侧板从铰接区向下延伸至切削边，形成较完整的传力路径。窄斗在挖沟时容易受到单侧土压影响，尤其当沟壁一侧已经成型、另一侧仍为松散土体时，侧板会承受明显横向力，因此侧板与背板、底板之间的连接过渡需要保持连续。斗底前缘承担切入和撬挖动作，若前缘刚度过低，长时间接触石块或硬土层后会出现波浪形磨损；若整体做得过重，又会增加小臂前端载荷，使小型设备抬斗和回转变得迟钝。

　　该挖斗的宽度边界约为360mm，适合小截面沟槽和精修作业。斗腔容量约0.05立方米，无齿状态重量约60kg，这个量级与一吨级微型挖掘机的属具承载能力较为匹配。安装边界除销轴直径和耳板开档外，还要关注斗体在地面平放时切削刃与主机履带外缘的相对位置。若用于贴墙作业，斗宽和侧板外形应保证机身不必过度靠近墙体；若用于深沟作业，则需要检查斗体侧壁高度与沟宽之间的关系，减少土体夹斗和提升阻力。

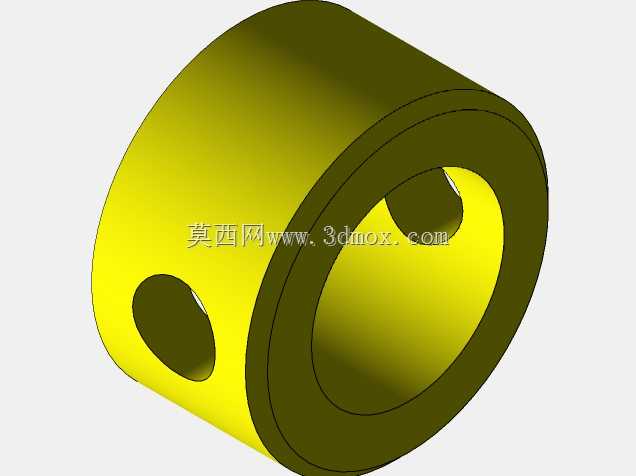

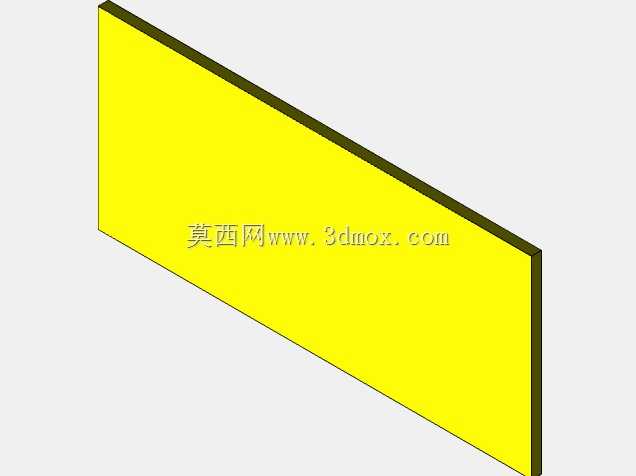

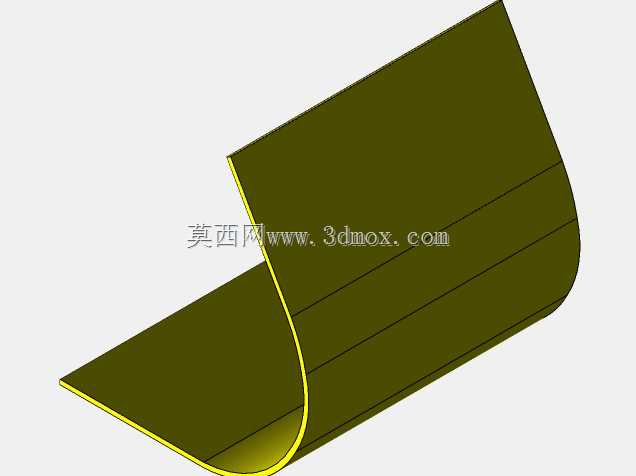

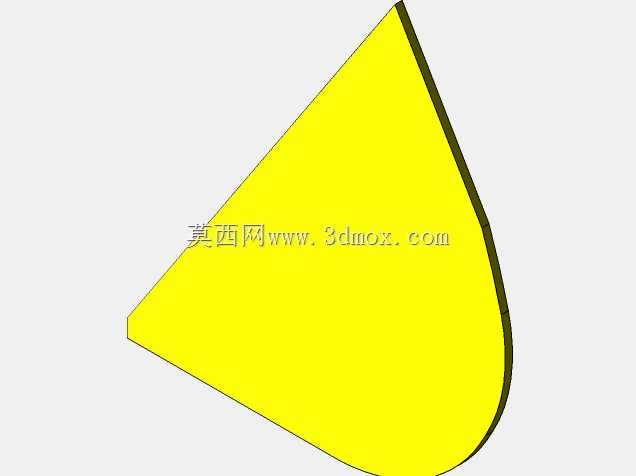

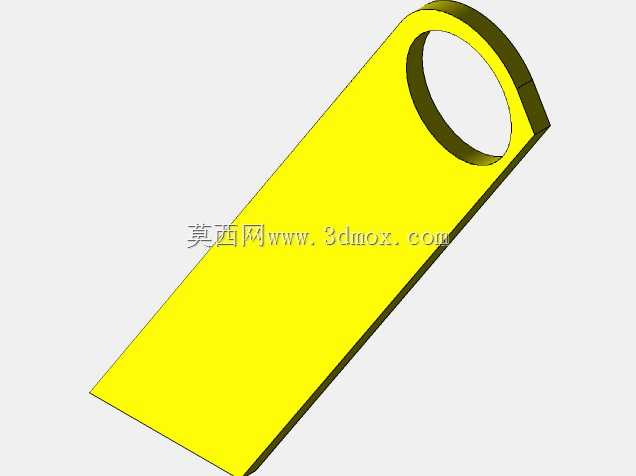

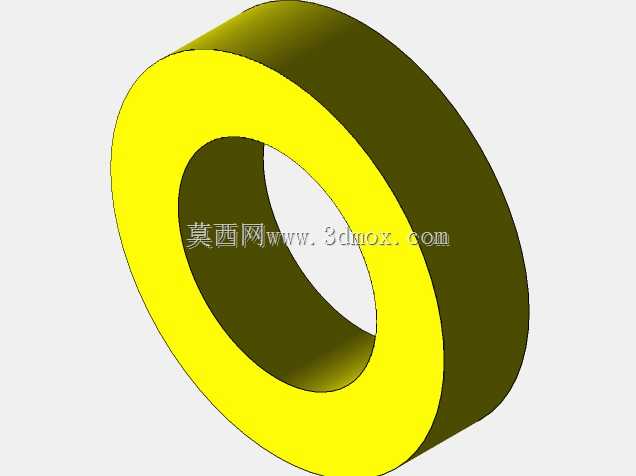

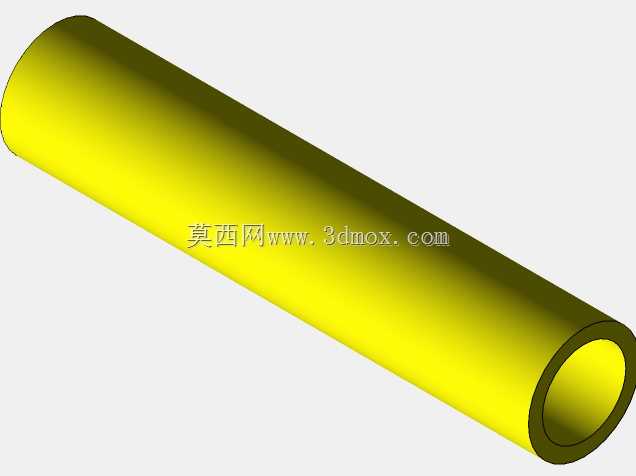

　　从建模思路看，这类属具不宜简单用一个实体外壳代替。上部双耳板、销轴套、顶板、侧板、底板、侧刃和前切削边应分别建立特征，便于后续按不同主机调整孔位和板厚。侧板外轮廓可先按挖掘包络和卸料角度确定，再根据斗腔堆积角修整内壁。背板靠近铰接点的区域宜采用圆滑过渡，使油缸推力能够较顺畅地传递到切削刃。内腔焊缝位置在三维中应预留可达空间，尤其耳板内侧与顶板交汇处，如果结构过于封闭，现场焊接和打磨都会困难。

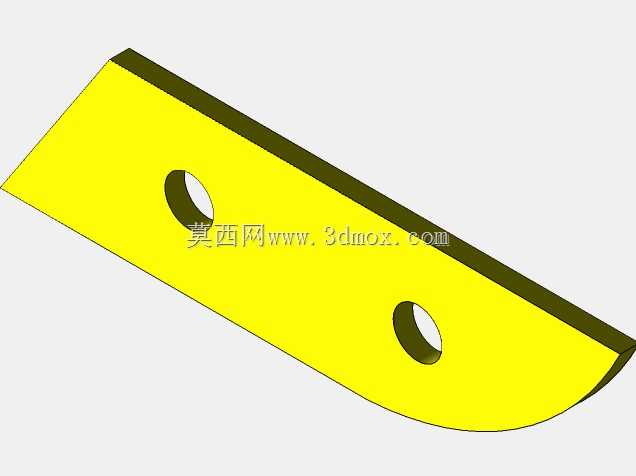

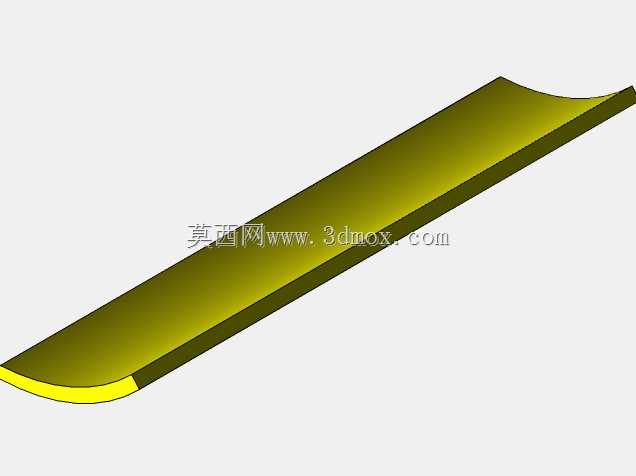

　　无齿配置适合表层土、砂土层和需要平整沟底的作业，切削边直接接触地面，成形面较整齐。若后续改为带齿方案，需要在前缘增加齿座安装空间，并重新评估斗齿突出后与地面的初始切入角。齿距不宜照搬大挖方案，微型挖斗宽度有限，齿座数量过多会压缩每个齿的切削宽度，反而增加阻力。对于经常清理碎石或建筑垃圾的场景，还可在侧刃和底板前缘考虑耐磨件区域，但加厚范围应集中在磨损带，避免无谓增加远离铰点的末端重量。

　　实际选型时，不能只看斗容数字。窄斗的价值在于让小型设备在有限空间内完成精确开挖，但斗宽过小会降低单次生产率，过大则失去清沟和贴边能力。360mm宽度处于微型挖机常用窄斗范围内，能够兼顾管线沟宽度和设备稳定性。结构建模完成后，应将挖斗装配到斗杆、连杆和铲斗油缸组成的工作装置中，检查地面挖掘、最深挖掘、最大收斗和最高卸料几个典型姿态，重点观察销轴同轴度、耳板间隙、斗体翻转角以及液压件与结构件的安全距离。这样得到的三维结构不仅能用于外观展示，也能为焊接件拆图、属具改装和主机匹配提供直接依据。
