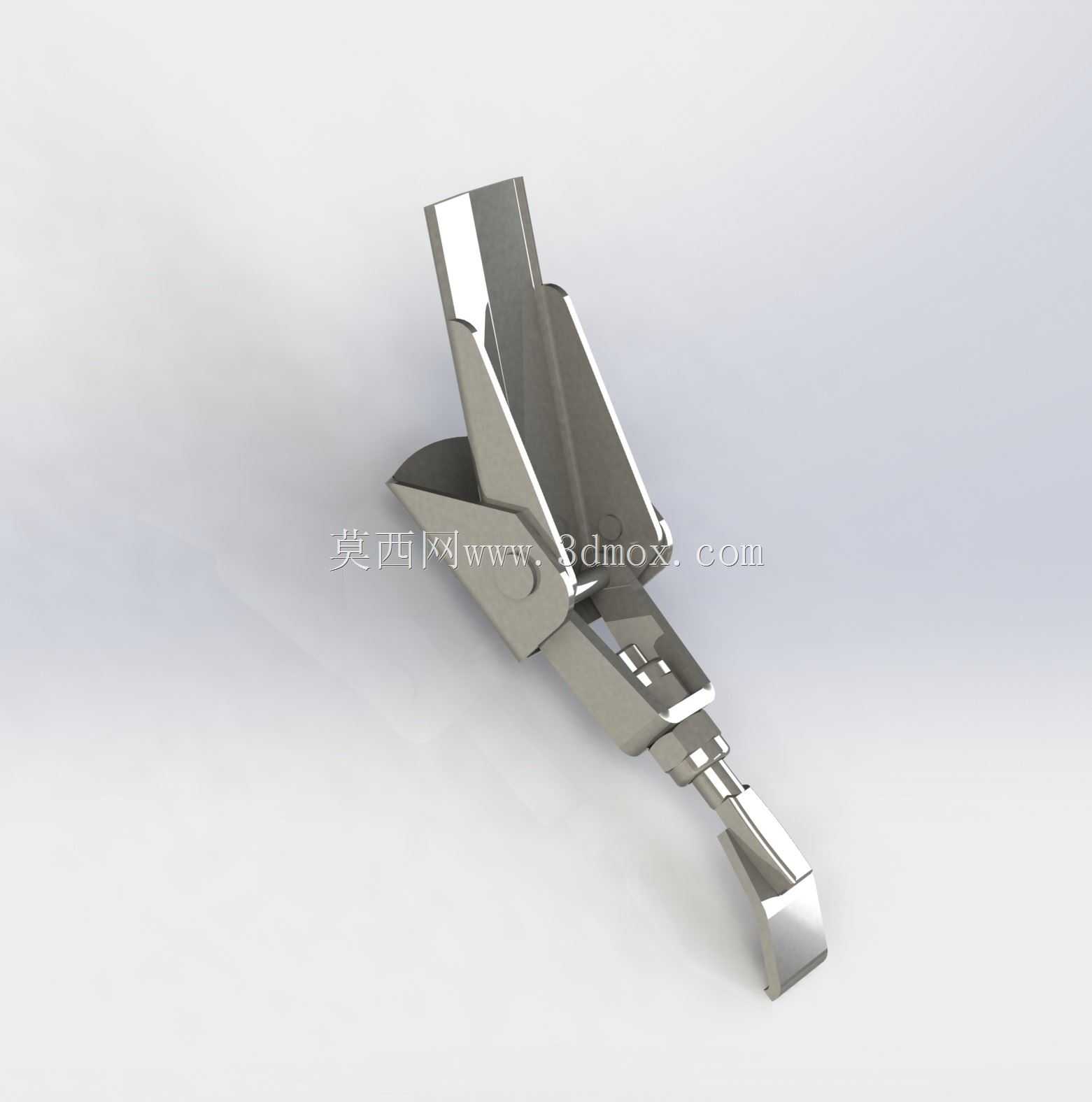

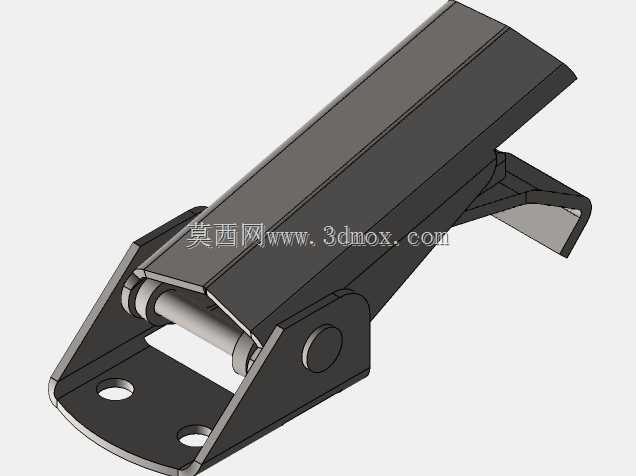

钣金冲压式拉拔器锁扣结构

　　这套拉拔锁件的结构逻辑，完全围绕通讯机柜、工业机箱面板的快速锁止需求展开，日常产线运维里，运维人员不需要额外携带螺丝刀、扳手这类工具，单靠手部扳动锁体尾部的扳舌，就能完成锁舌的伸出与收回，在基站机柜巡检、通讯设备舱快速开盖、户外柜体检修的场景里，能大幅减少拆装等待时间，也避免了零散螺丝掉落遗失在设备缝隙里的隐患。

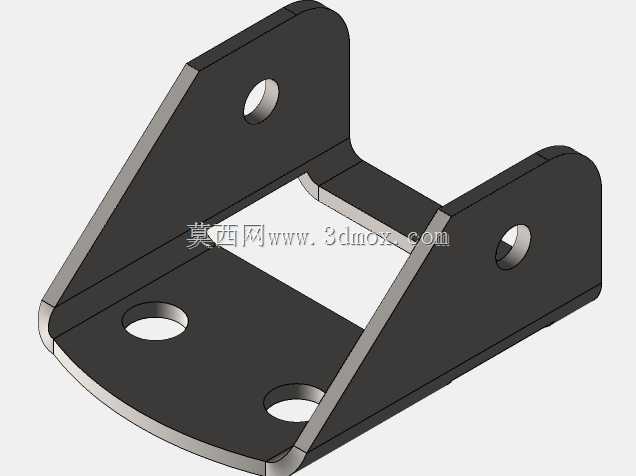

　　从结构拆解来看，整个锁体采用一体化钣金冲压折弯成型，没有额外的拼接焊接工序，基材选用常用的冷轧弹簧钢板，冲压后直接做表面镀锌钝化处理，既保留了钣金件弯折部位的弹性形变能力，也能在户外潮湿、多粉尘的通讯站点环境下长期使用不出现锈蚀卡滞。锁体上部的两道对称外翻折边，是直接卡在安装面板的预留槽位里的，安装时不需要从面板背面拧固定螺母，只需要把锁体从面板正面顺着卡槽推入，折边的弹性倒刺就会自动卡在面板背板上，单人几秒就能完成锁件的预装，非常适合大批量通讯机柜的流水线装配作业。

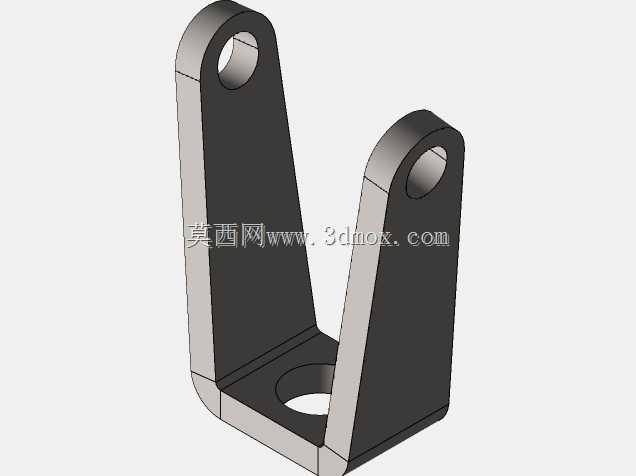

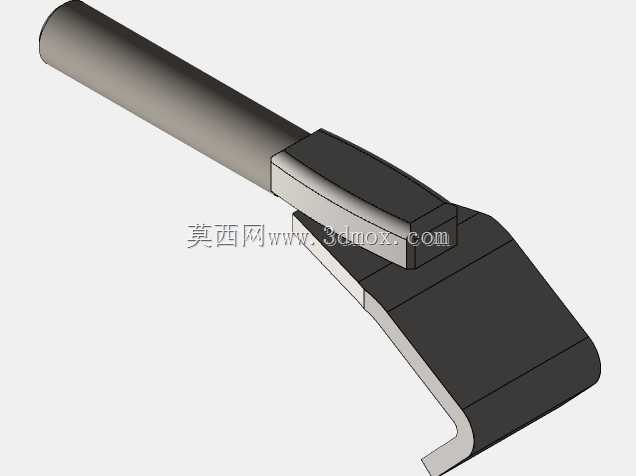

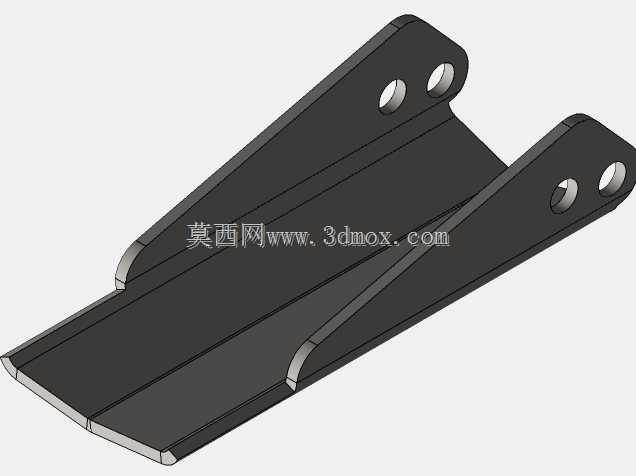

　　锁体中段的冲压卡位槽，是整个锁止功能的核心限位结构，当扳动尾部的操作舌片时，锁体中段的折弯臂会顺着槽位的导向轨迹做小幅度摆动，前端的锁钩部分就会同步完成抬升与下压动作：锁止状态下锁钩牢牢勾住机柜框架内侧的锁扣位，折边自身的钣金回弹力会把锁钩持续压紧在框架上，哪怕机柜受到运输振动、户外风载晃动，锁止位置也不会出现松脱；解锁时只需要向上扳动尾部的小扳舌，锁钩抬升脱离框架卡位，面板就可以直接向外拉开。

　　设计阶段做结构校核时，首先要把控的就是安装面板的开孔边界：这类锁件适配的面板厚度通常在1.2mm到2.0mm之间，安装位的预留开槽宽度只需要比锁体主体宽度大0.3mm到0.5mm，开槽长度要给锁体摆动预留出至少3mm的活动余量，开槽过小会出现扳动时锁体和面板硬摩擦，操作手感卡滞，开槽过大则会导致锁体在槽位里出现横向窜动，锁止对位精度下降。锁体整体的展开长度控制在七十毫米级，上部的两个支撑折边张开后的总宽度不到三十毫米，不需要在机柜面板上开出大尺寸的安装孔，对面板的结构强度破坏极小，薄钣金面板安装后也不会出现局部凹陷变形。

　　和常见的旋转式圆柱锁、塑料卡扣锁相比，这种全钣金拉拔锁的抗疲劳特性更突出：钣金折弯的铰接位置没有额外的销轴、弹簧这类零散小零件，不存在弹簧脱落、销轴锈蚀断裂的失效点，反复扳动上千次后，折弯部位的金属应力依然处在材料的弹性屈服区间内，不会出现塑性变形导致锁止间隙变大。在实际通讯设备的应用场景里，这类锁件既可以用在室内通讯机柜的前后面板，也适配户外RRU设备舱、光纤交接箱的检修门，针对有防尘防水要求的舱体，只需要在锁体和面板的贴合面加装一圈薄橡胶密封垫，锁件的活动行程完全不会和密封垫产生干涉，关门后锁钩的压紧力还能把密封垫均匀压合在门框贴合面上，提升舱体的整体防护等级。

　　建模过程中对钣金折弯系数的匹配也完全贴合实际冲压工艺，所有折弯内角都预留了和板材厚度匹配的冲压R角，没有出现直角折弯的工艺错误，锁体表面的冲压加强筋位置也做了对应细化，既还原了实际零件的冲压成型特征，也能在结构仿真时准确还原锁件受力后的形变趋势，给后续的机柜面板布局、锁点排布设计提供准确的装配参考。
