气动饼干面团定长裁切闸式切断机

　　该设备面向连续挤出后的饼干面团生产线，布置在挤出机出料端与后续摆盘、烘烤输送段之间，承担长条面坯的定长切断工序。烘焙车间中，面团经螺杆挤出形成连续带状或条状坯料，若依靠人工裁切，节拍受人员操作速度限制，切口一致性差，面坯还容易被拉扯变形；这台闸式切断机构通过竖直刀架的快速往复动作，在输送带连续送料的过程中完成横向截切，使每段面坯长度统一，为后续压花、摆盘和烘烤提供稳定来料。

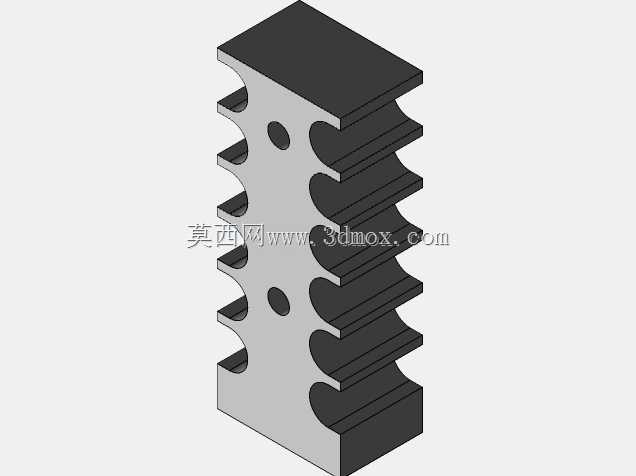

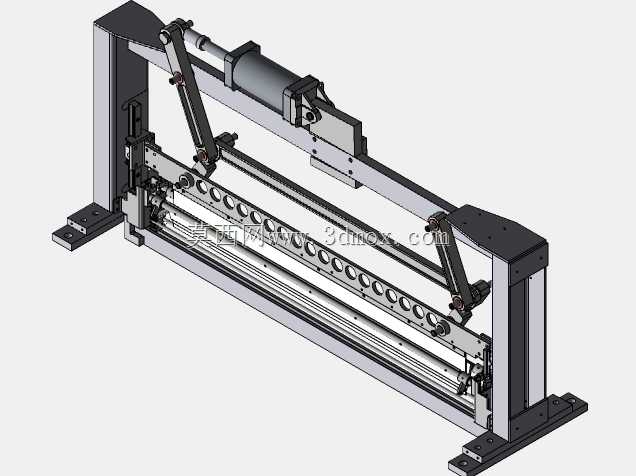

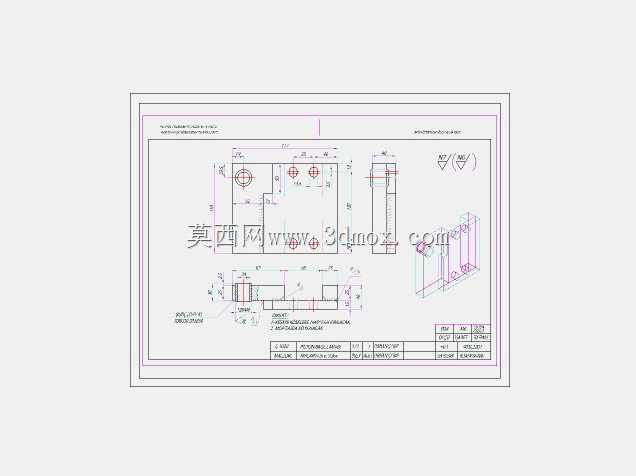

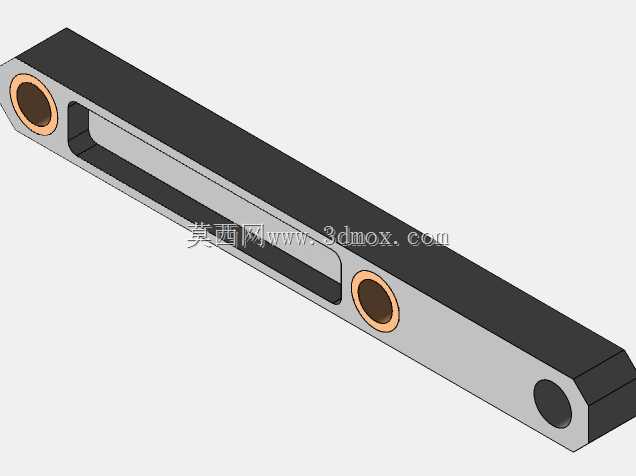

　　整机采用门式框架承载，左右立板通过底部横梁和上部连接梁形成封闭刚性结构，切断执行部件横跨在输送带上方。刀梁沿两侧导向构件做近似直线的上下运动，驱动端配置气动缸，缸体铰接在上部机架位置，动力通过连杆传递到活动刀架。气动方案响应快、结构简单，在食品车间常见的压缩空气气源条件下即可投入使用；铰接连杆的布置让气缸推力在行程中转化为刀梁下压动作，同时利用连杆几何关系补偿运动轨迹，使刀片在切入面坯时保持较稳定的姿态。

　　切断刀体安装在横向刀梁上，长度覆盖面团输送宽度，可一次完成整幅面坯裁切。刀梁下方对应设置承托结构，与输送面保持小间隙，避免刀片直接撞击输送载体，又能保证面坯在切口位置获得支撑。机架侧面可见多组调节孔位和紧固件，用于适配不同厚度面团、不同刀片高度以及输送带张紧位置。底部设有可调支脚，安装时可根据生产线输送面高度找平，减少设备与前后段输送带之间的高度差。

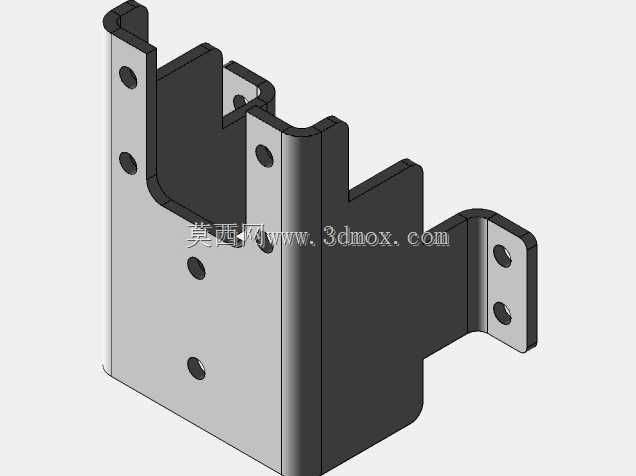

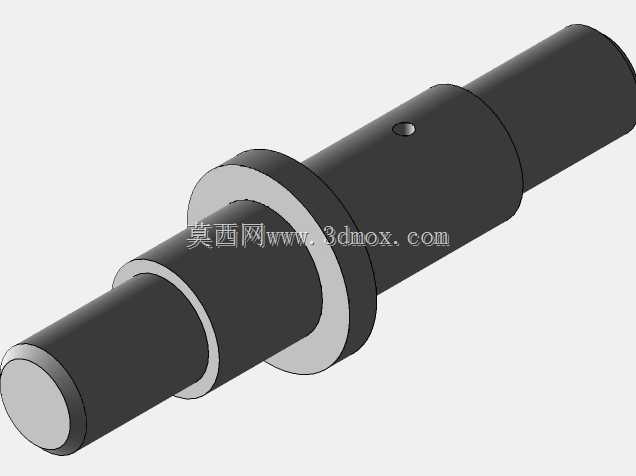

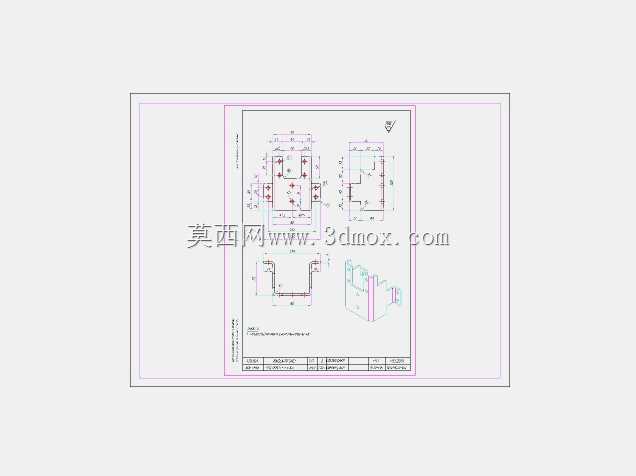

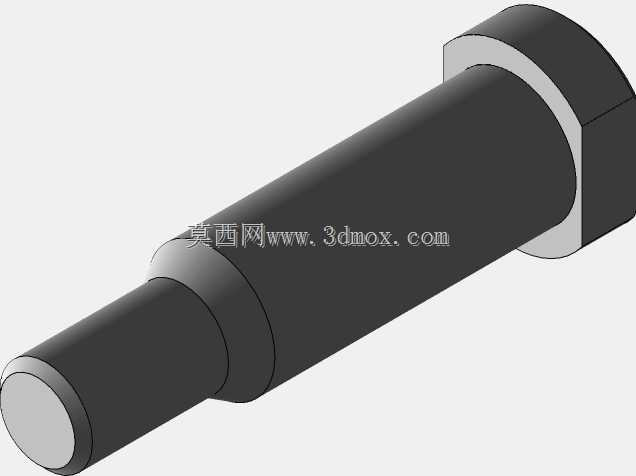

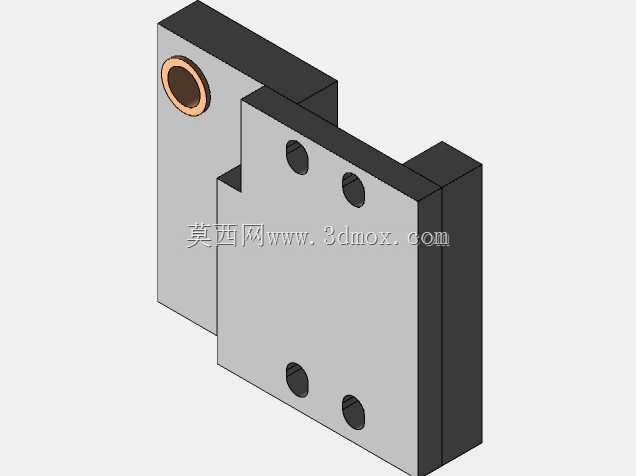

　　从现场布局看，设备宽度方向需要预留刀梁检修和刀片拆装空间，长度方向则嵌入挤出机出料口后方，操作人员应在传动侧留出气路元件维护距离。气动缸、铰点和连杆属于高频动作部件，三维结构中各销轴位置均保留了装配间隙和润滑维护空间；两侧导向部位承受切断反力，框架立柱采用板式焊接或螺栓组合结构，能够抑制刀梁下压时的侧向晃动。

　　设计这类设备时，不能只把刀架做成简单上下运动。面团属于软质黏弹性物料，切速过慢会出现压料、拖尾，切速过快又可能使机架承受较大冲击，因此气缸规格、刀梁重量、连杆角度和缓冲限位需要匹配。刀梁上行时应让开连续通过的面坯，下行时在短时间内完成切入并迅速回程；行程终点设置机械限位，可降低气缸硬碰撞带来的噪声和松动。与食品接触的刀体、承托板及邻近护罩应便于拆卸清洗，机架外侧则尽量减少积料死角。

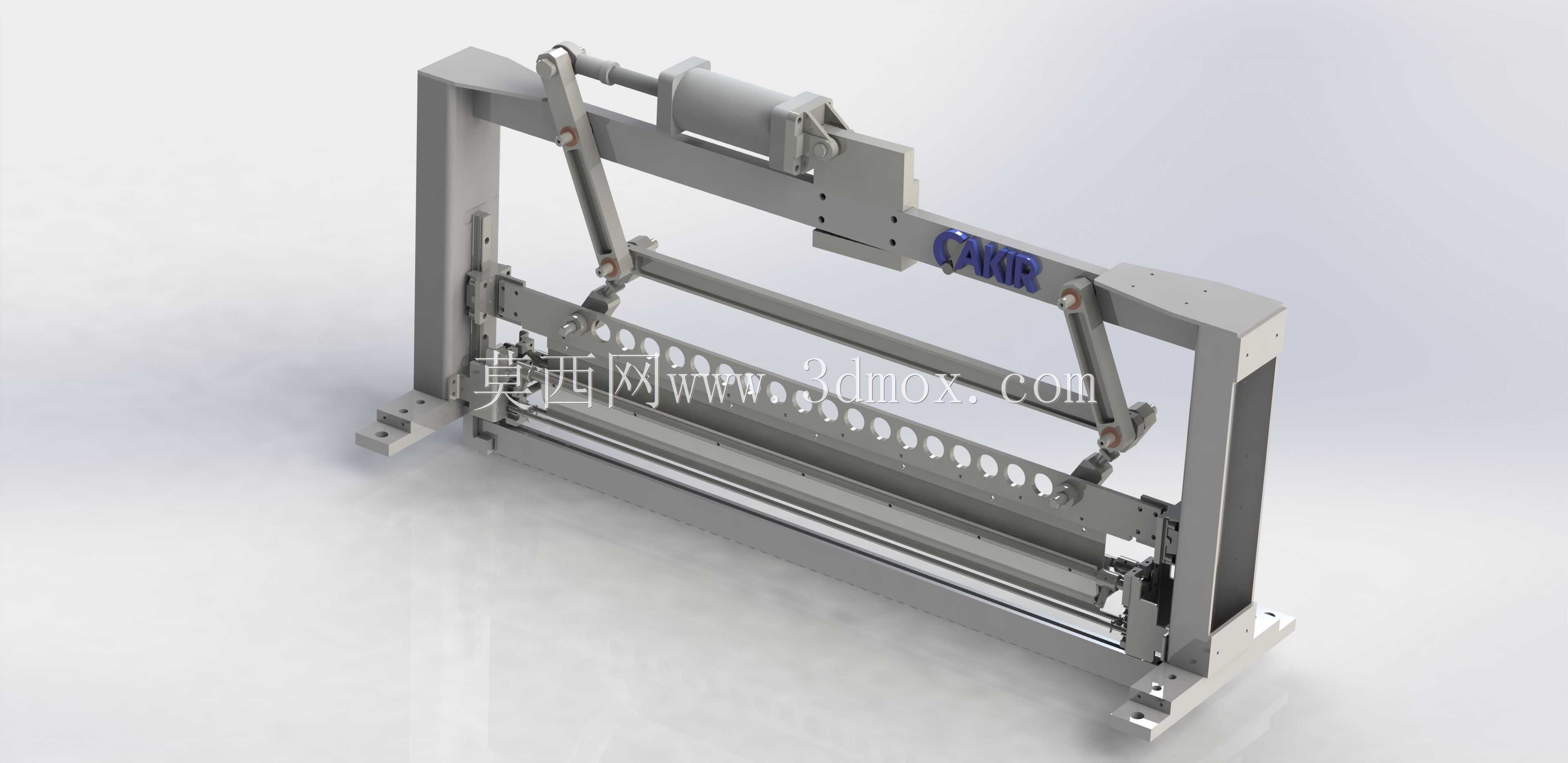

　　在控制逻辑上，该切断机通常与挤出速度或输送编码器信号配合，按照设定长度触发气缸动作；若生产不同规格饼干，只需调整切断节拍和刀梁高度，不必更换主体框架。模型完整呈现了门架、气缸、连杆、刀梁、导向件、输送承托段和支脚等关键结构，可用于食品加工设备方案评审、裁切机构原理演示、非标自动化产线布局以及气动执行机构设计参考。结构建模时需要重点检查连杆全行程包络、刀梁与输送带的安全间隙、气缸铰接角度、维修拆装路径以及地脚安装边界，这些因素直接决定设备上线后能否稳定完成连续面坯定长切断。
