紧凑型立式换热芯体三维结构设计

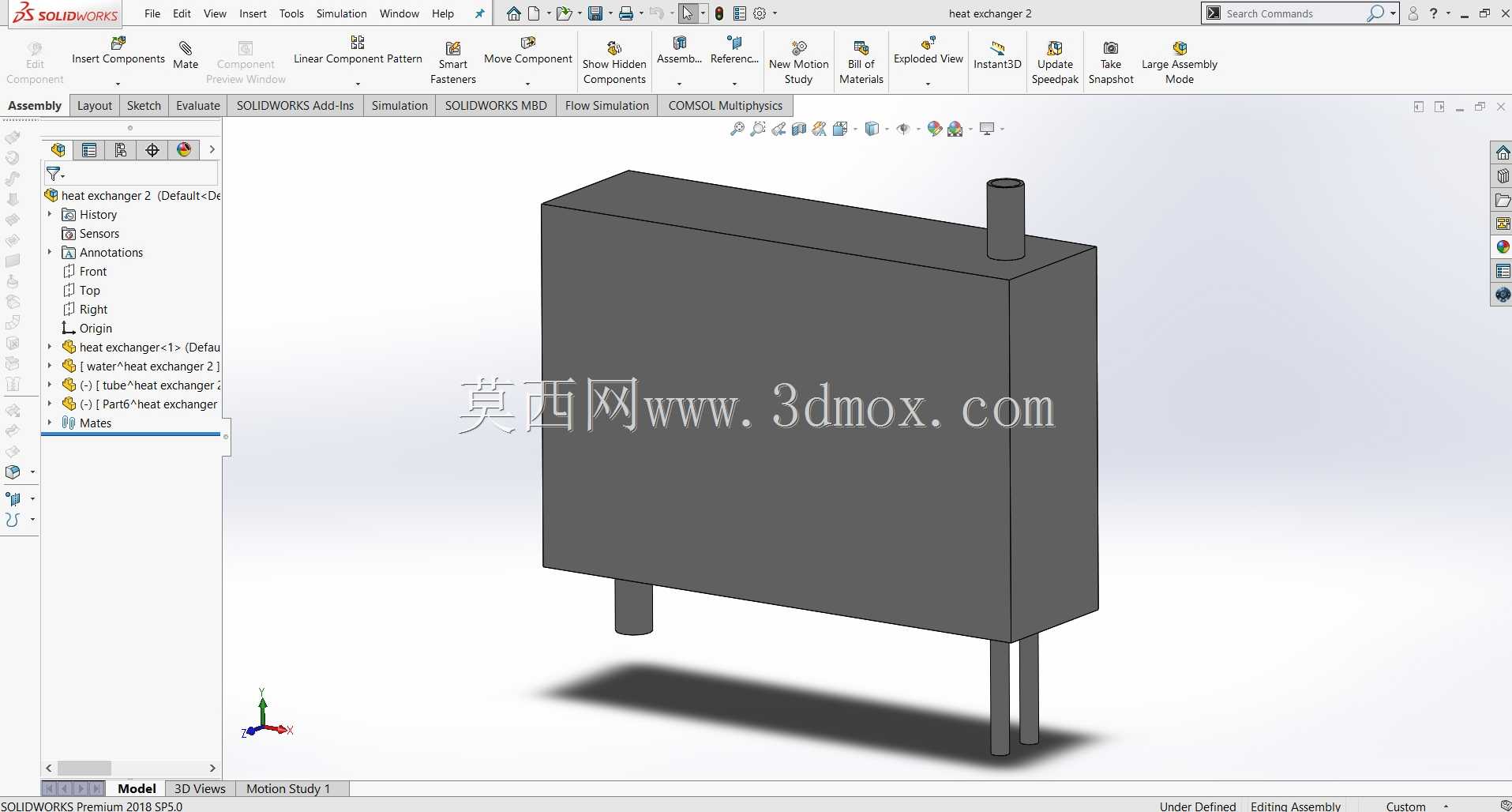

　　在中小型流体温控回路的布局校核阶段，这类立式薄型换热单元的三维数模往往承担着管路干涉排查与安装空间预留的核心作用。从整机装配视角来看，该换热芯体采用规整的长方体主腔体作为换热承载基体，腔体侧壁延伸出多根不同走向的外接管路接口，其中顶部单根接口竖直向上伸出，底部则分布三根朝向不同的接管，两管沿腔体下端面垂直向下延伸，剩余单管向侧下方探出，这种非对称的接口排布完全对应实际工位中冷热介质的进出流向，避免管路交叉弯折带来的流阻激增。

　　实际工程应用里，这类小体量换热结构常嵌入通讯基站户外柜的温控支路、小型工业冷水机的次级换热段，或是实验台架的流体恒温回路中，不需要额外搭建庞大的管壳式换热机架，依托自身块状腔体即可完成两种介质之间的热量传递。建模过程中首先锁定主腔体的长宽高比例，薄型立面的设计初衷是适配机柜内部狭窄的安装夹层，让芯体可以贴附柜体内壁固定，不会挤占内部电气元件的排布空间。接口的伸出长度、管径与相对位置都严格按照现场配管的操作余量设定，顶部接口预留足够的竖直空间方便快装接头拧合，底部向下的两根管路则预留出与下方分集水器对接的直线段，侧下方探出的接口专门用来对接旁通管路，所有接口的根部都做了圆滑过渡处理，避免焊接或者螺纹装配时出现应力集中开裂的隐患。

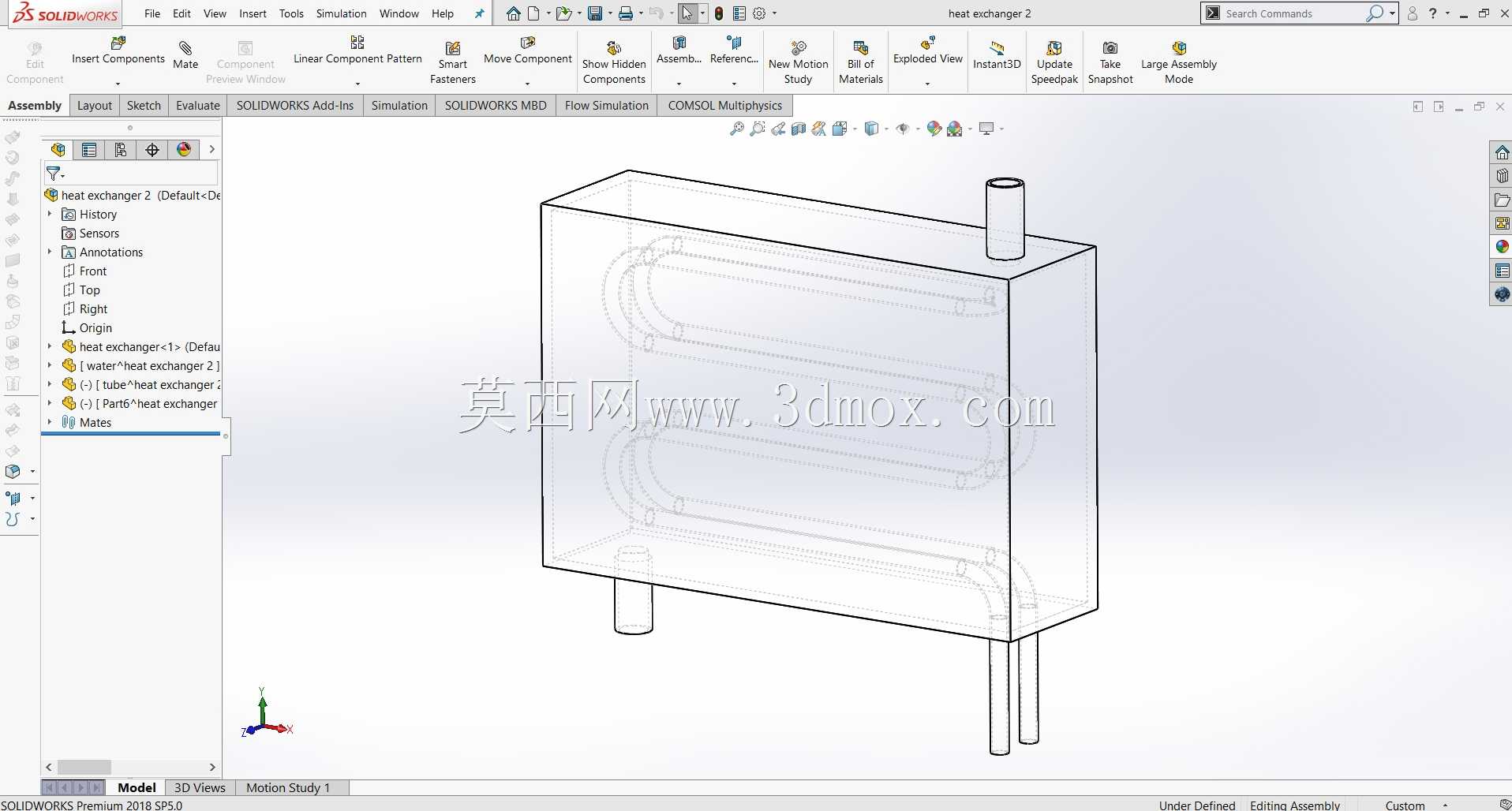

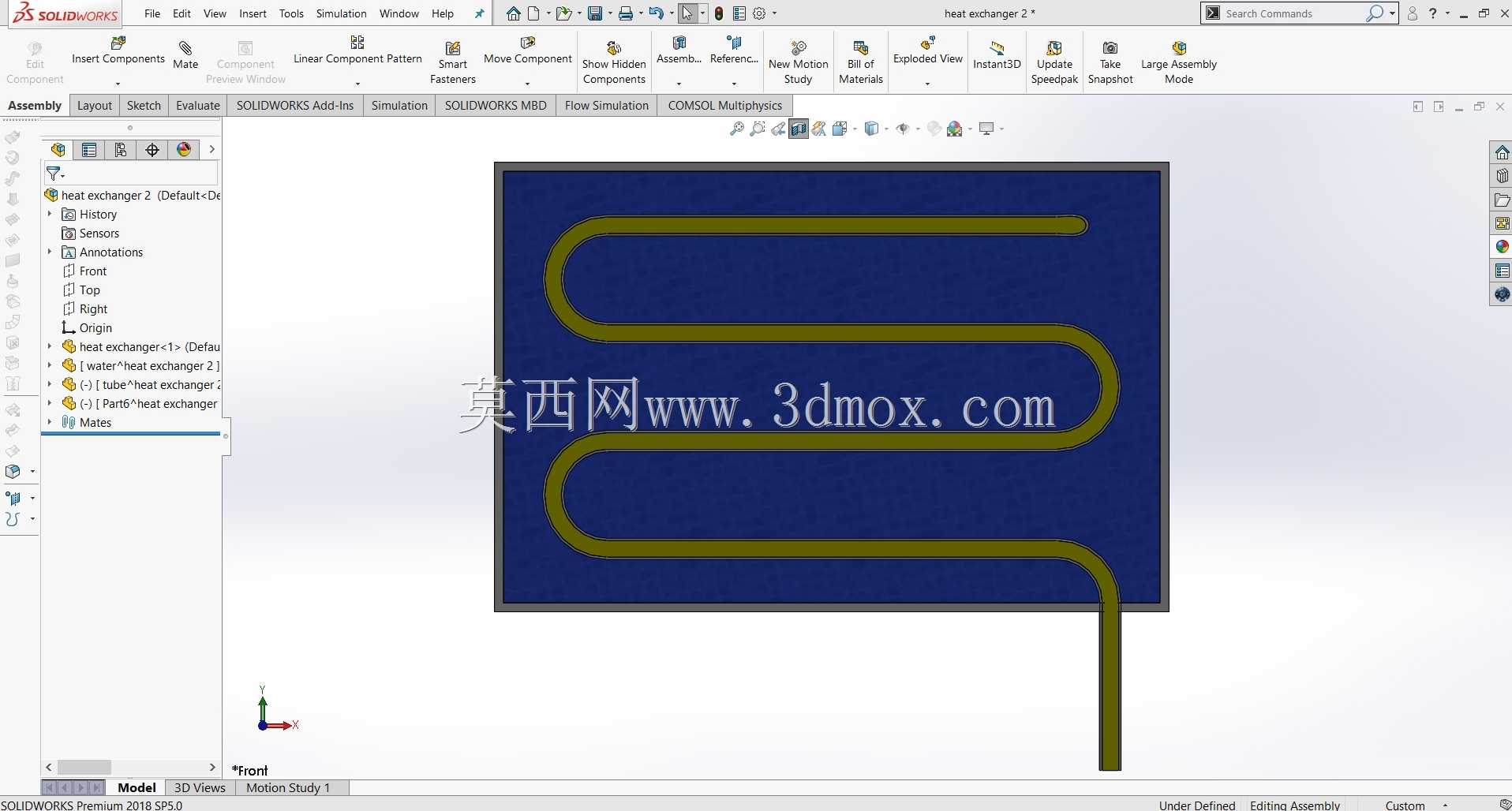

　　从功能特性层面拆解，封闭的矩形腔体内部可排布导流隔板或者微流道结构，让两种换热介质在腔体内完成逆流或者叉流换热，外置的管路接口分别对应冷热介质的进出通路，介质从接口进入腔体后沿预设流道充分流动，完成热量交换后从对应接口流出，整体没有多余的外露活动部件，运行过程中仅依靠介质压差驱动流动，可靠性远高于带运动组件的温控设备。设计阶段的尺寸边界把控尤为关键，主腔体的立面厚度控制在较小范围，保证换热面与柜内空气或者相邻冷板的接触距离处于最优区间，所有外伸管路的端点坐标都在数模中完整标注，装配时可以直接参照数模核对现场管线的开孔位置，不需要反复实测芯体尺寸。安装固定层面，块状腔体的平整端面可以直接开设安装螺孔，配合角码或者压条就能完成整机固定，底部伸出的管路长度经过校核，既不会因为伸出过短导致接头安装时操作空间不足，也不会因为伸出过长在设备运输过程中发生磕碰变形。

　　在三维结构的细节处理上，所有管路的轴线都与主腔体的对应端面保持垂直或者设定的倾斜角度，数模中完整保留了接口的壁厚特征，方便后续做承压强度仿真时直接抽取实体网格，核算腔体在额定工作压力下的形变与应力分布。主腔体的棱边均做了小半径倒角，既消除了加工过程中的锐边毛刺，也避免装配人员操作时被划伤。针对不同的安装场景，该结构还可以在不改动核心换热腔体的前提下，灵活调整外伸管路的朝向与长度，适配不同走向的外接管线，不需要重新开模制作芯体主体，大幅降低了多场景适配的设计成本。在整机管路预装阶段，将该数模导入装配环境后，可以直接模拟管路的弯曲半径与安装路径，提前发现管线与周边机架、电气元件的干涉问题，在物理样机加工之前就完成布局优化，减少后期返工的概率。
