工业臭氧氧化水处理成套装置结构

　　这套臭氧氧化系统的三维结构面向水处理与工艺氧化场景搭建，核心围绕臭氧发生、气水接触、尾气处理和管路集成展开。在实际工程中，这类装置常见于中水回用、饮用水深度处理、工业废水脱色降COD、冷却水电化学辅助处理以及小型洁净工艺用水消毒环节。臭氧作为强氧化性气体，接触时间、混合效率和尾气安全往往比单纯标注发生量更影响最终效果，因此模型在布局时把反应接触区、气源处理区和电控区分开，既方便检修，也避免潮湿管路与电气元件长期贴近。

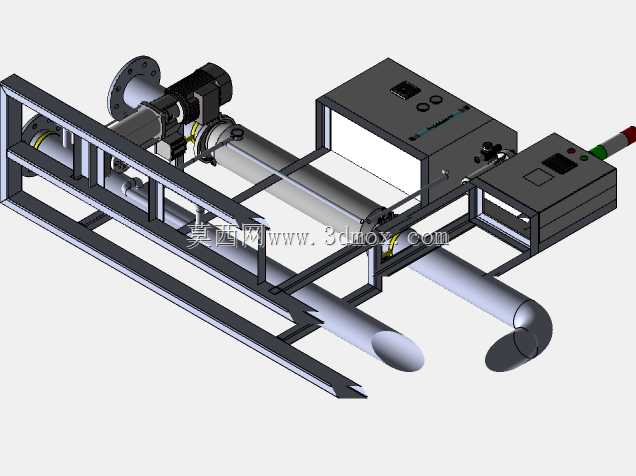

　　从结构思路看，装置主体采用框架式承载，外围预留门板或检修面，内部按气流与水流方向组织。气源进入后经过滤、干燥与调压，再进入臭氧发生单元；生成的臭氧化气体经管路输送至接触反应段，通过曝气或射流方式与水体混合。接触段需要保证足够的气液接触路径，使臭氧在水中完成氧化反应，未溶解气体则集中收集后进入尾气破坏环节，防止高浓度臭氧直接排入操作空间。管路走向在模型中尽量减少急弯和低位积液点，臭氧接触部分选用耐氧化材料，密封件也按耐腐蚀工况考虑。

　　外形与安装边界方面，成套设备以立式紧凑框架为主，适合放在设备间、撬装平台或水处理线旁。框架底部设置承重脚座，地脚位置与周边排水沟、电缆桥架和管道接口需要提前对齐。正面应保留开门和抽拉维护空间，侧面至少留出管路拆装距离，顶部若设置排气接口，则需保证与通风管道连接后不遮挡检修口。进水、出水、排水、气源和电源接口的相对位置在三维布置中已经明确，现场对接时可据此核对法兰高度、阀门操作半径和压力表可视角度。

　　功能特性上，系统不是单一罐体，而是把发生、反应、控制和安全附件组合成完整单元。反应腔体的容积、进出口高差和内部分区决定水力停留时间；管路阀件用于调节气量、水量和旁通路径；仪表点位用于观察压力、流量与运行状态。设计时需要特别注意臭氧材料兼容性，普通橡胶、普通碳钢和不耐氧化涂层在长期臭氧环境中容易老化，因此接触段、密封段和尾气段应保持材料一致的耐蚀逻辑。

　　对于结构设计人员，该模型可用于检查撬块内部干涉、门板开启范围、管路维修空间以及设备进场尺寸。对于设备选型人员，可借由整体布置理解臭氧氧化单元在水处理系统中的边界条件：前端需要稳定水源与预处理，后端需要考虑残余臭氧分解、排气通风和液位衔接。建模过程中，框架梁、罐体、管夹、阀件、面板和安装脚座均按实际装配关系组织，能够直观呈现设备从单机结构到工程接口的完整形态。
