三通法兰连接式球阀阀体结构设计

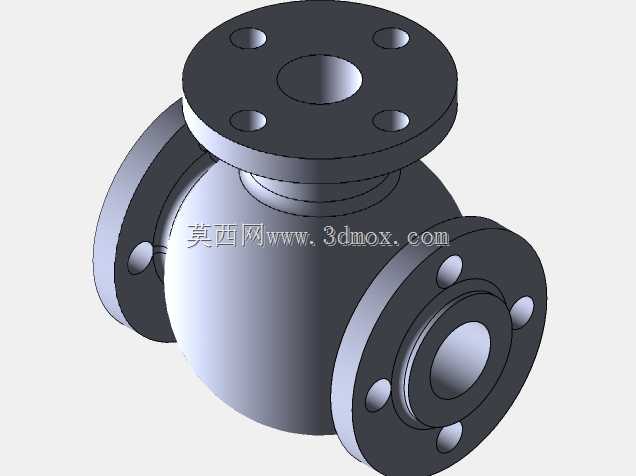

　　这套三通球阀阀体的三维结构，在化工流体输送、市政给排水、暖通换热机组以及中小型工艺管廊里都有很高的出镜率，和常规两通截止类阀件不同，它的三个通口呈空间正交布置，可同时对接三路管线，在管路里承担流向切换、介质合流或者分流的作用，不用额外加装多组两通阀来搭建换向回路，能有效缩减管架占用空间，减少法兰对接的泄漏点位。从现场安装的边界条件来看，三个接口全部采用标准法兰对接形式，法兰端面上均匀布置四个螺栓过孔，孔位沿法兰圆周对称分布，现场配管时不需要刻意区分阀体周向安装角度，只要法兰密封面和配对法兰的垫片贴合到位，穿入螺栓后按对角顺序分步拧紧即可完成装配。阀体中腔采用近似球形的容腔造型，这个造型不是随意做的外观曲面：

　　球形内腔可以给内部阀芯提供充足的回转运动空间，同时介质在腔体内流动时没有突兀的直角折返死角，既可以降低介质流阻，也能避免含颗粒的浆料在腔体内淤积残留。三个法兰和中间球形腔体之间做了渐变式的壁厚过渡，没有出现壁厚突变的台阶结构，这种过渡形式在铸造生产时能让金属液充型流程更顺畅，冷却凝固过程中应力分布均匀，大幅降低铸件缩孔、裂纹的报废概率；后期做机加工时，法兰端面、密封止口的装夹基准也可以直接以腔体外部的工艺基准面定位，保证三个通口的轴线同轴度、垂直度公差满足装配要求。在实际工况适配层面，这种阀体结构可以搭配L型或者T型的球面阀芯：配L型阀芯时能够实现两路介质的通断切换，把第三路管路封闭，常用在一用一备的泵组出口管路，

　　需要切换备用泵时不用停掉整个系统；配T型阀芯时可以实现三路介质的连通或者分流，用在循环水系统的旁通管路、不同介质的配比混合工位都很合适。阀体顶部的法兰端盖接口用来固定阀杆的支撑座，阀杆从这个端盖中心穿入腔体内和阀芯连接，端面上的四个螺栓孔用来压装阀杆的密封填料压盖，不管是手动手柄驱动还是加装气动、电动执行机构，这个顶部接口的安装尺寸都可以直接适配标准阀件的驱动连接法兰，不需要额外改造阀体结构。建模过程中首先确定三个通口的公称通径作为基础尺寸，再匹配对应压力等级的法兰外径、螺栓孔中心距、密封面凸台高度，之后把三个法兰的对接轴线分别沿X、Y、Z三个正交方向定位，三个轴线的交点刚好落在球形腔体的中心位置，保证阀芯在腔体内回转时，

　　三个通口的流通孔可以和阀芯上的流道精准对齐。球形腔体的壁厚按照公称压力对应的强度要求计算，在法兰和腔体衔接的位置适当加厚壁厚，抵消管路螺栓预紧力带来的局部应力；法兰背面和腔体衔接的圆角取值不能过小，圆角半径太小会造成应力集中，在管路受水锤冲击的时候容易在衔接位置出现开裂，圆角过大则会和配对法兰的螺栓安装空间发生干涉，建模时需要同步核对螺栓穿入、扳手拧动的操作空间，避免现场装配时螺栓无法正常就位。阀体侧面的三个法兰密封面都加工有环形的密封止口，用来放置橡胶或者金属缠绕垫片，止口的凸起高度比法兰端面高出1到2毫米，压紧垫片时可以限制垫片的径向挤出，在中低压的水、油、气体介质管路里都能保证长期运行的密封可靠性。和焊接连接的阀体相比，法兰式结构的优势在后期检修环节体现得很明显：管路需要拆解维护时，只要松开三个接口的法兰螺栓，就可以直接把整个阀体从管段上吊离，不需要切割管线，更换内部阀芯密封件之后重新对位装回即可，大幅缩短停机检修的时间。在整机管路布局阶段，这套阀体的三维模型可以直接导入管廊设计装配里，提前核对三个方向的管线延伸空间，预留出顶部执行机构的安装操作距离，避免后期现场施工时出现管线和周边设备碰撞、操作空间不足的问题。
