桌面型多关节气动夹持机械臂工作站

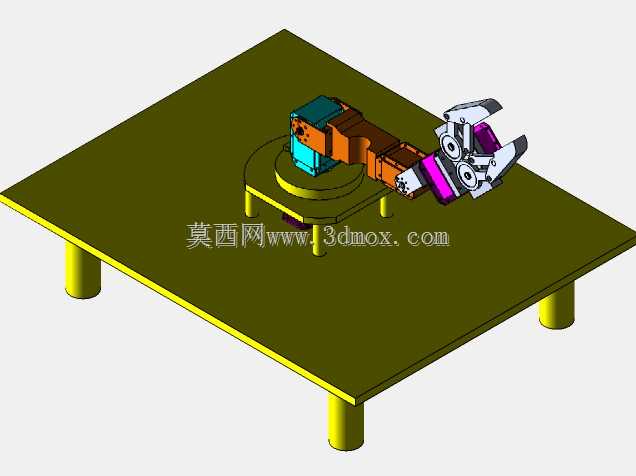

　　这套桌面式机械臂工作站的建模思路，是围绕小工位自动化上下料、教学实训以及轻载搬运验证场景搭建的，整体没有采用大型工业机器人的落地式布局，而是把整套执行机构集成在一块方形台板之上，台板下方由四根圆柱支腿支撑，形成独立的台式作业单元，不需要额外对接大型流水线机架，在实验室桌面、小型装配工位、3C小件分拣台面上都可以直接布置。

　　从结构分层来看，最底部的承载台板承担了全部机构的安装基准，四根支腿分布在台板四角位置，支腿与台板之间采用同轴定位的装配关系，保证台板上平面的安装平面度，所有上部组件的定位孔位都以台板中心作为基准展开。台板中心设置了圆形回转安装座，回转座承担机械臂腰部的旋转支撑，底座内部预留了驱动元件的安装空间，外部的环形凸台既作为回转支承的安装定位面，也可以在实际加工时作为密封件的压装位，避免台面上的切削碎屑、装配粉尘进入旋转副。

　　臂体部分采用多关节串联布局，靠近底座的第一关节模组做了加宽箱体式设计，这个位置承担整个臂展的倾覆力矩，箱体内部可以容纳驱动电机、减速组件以及走线空间，关节外壳的棱角做了切边处理，在三维建模时特意保留了安装螺钉的凸台位置，方便后续出工程图时直接标注紧固件规格。大臂与小臂之间的衔接关节采用偏置式连接，偏置布局的好处是夹爪在俯冲到台板低位取料时，臂体不会和底座回转台发生运动干涉，在做运动仿真的时候可以直接拖动各关节旋转轴，验证极限姿态下的包络空间。

　　末端执行器选用了平行气动夹爪方案，夹爪本体两侧设置了对称的指座安装面，指端做了适配异形工件的V型卡口，夹爪侧面的紫色区块对应气动导轨的滑块限位区域，夹爪与小臂末端的连接法兰做了多孔位设计，既可以装这款双指平动夹爪，也可以替换成真空吸盘、旋转料夹或者视觉检测支架，适配不同的实训任务。驱动部分的动力元件集中布置在腰座后侧，电机外壳与关节箱体通过止口定位，输出轴和减速器输入孔同轴配合，布线从臂体内部的中空通道走，外部不会裸露拖链，避免臂体旋转时拉扯管线。

　　在安装边界方面，整套机构的占地范围完全约束在方形台板轮廓以内，台板支腿的外伸尺寸没有超过台板边缘，设备放置时只需要预留台板长宽方向各十余厘米的操作空间即可，不需要在地面打膨胀螺栓固定。臂体完全展开后的最大作业半径覆盖台板从中心到边缘的大部分区域，夹爪最低取料高度贴近台板上表面，最高抬升高度可以越过台面上的待料料盘，在做工位布局时，料盘、待加工夹具、成品收纳盒都可以沿着台板边缘环形布置，腰部回转一次就能完成取放动作。

　　实际应用中，这类小型机械臂工作站常用来完成小尺寸五金件的上下料、塑胶件的分拣摆盘、教学场景下的机器人运动学演示，结构设计时把所有零部件的装配关系都做了全约束，关节配合面、定位销孔、紧固件安装位都有明确的建模特征，后续做结构修改时，可以直接调整臂段长度、夹爪开合行程、回转座高度来匹配不同的作业高度要求，台板上也预留了多余的安装孔位，方便后续加装传感器、物料定位挡块或者辅助工装。
