LZS-65型管道式转子流量计结构

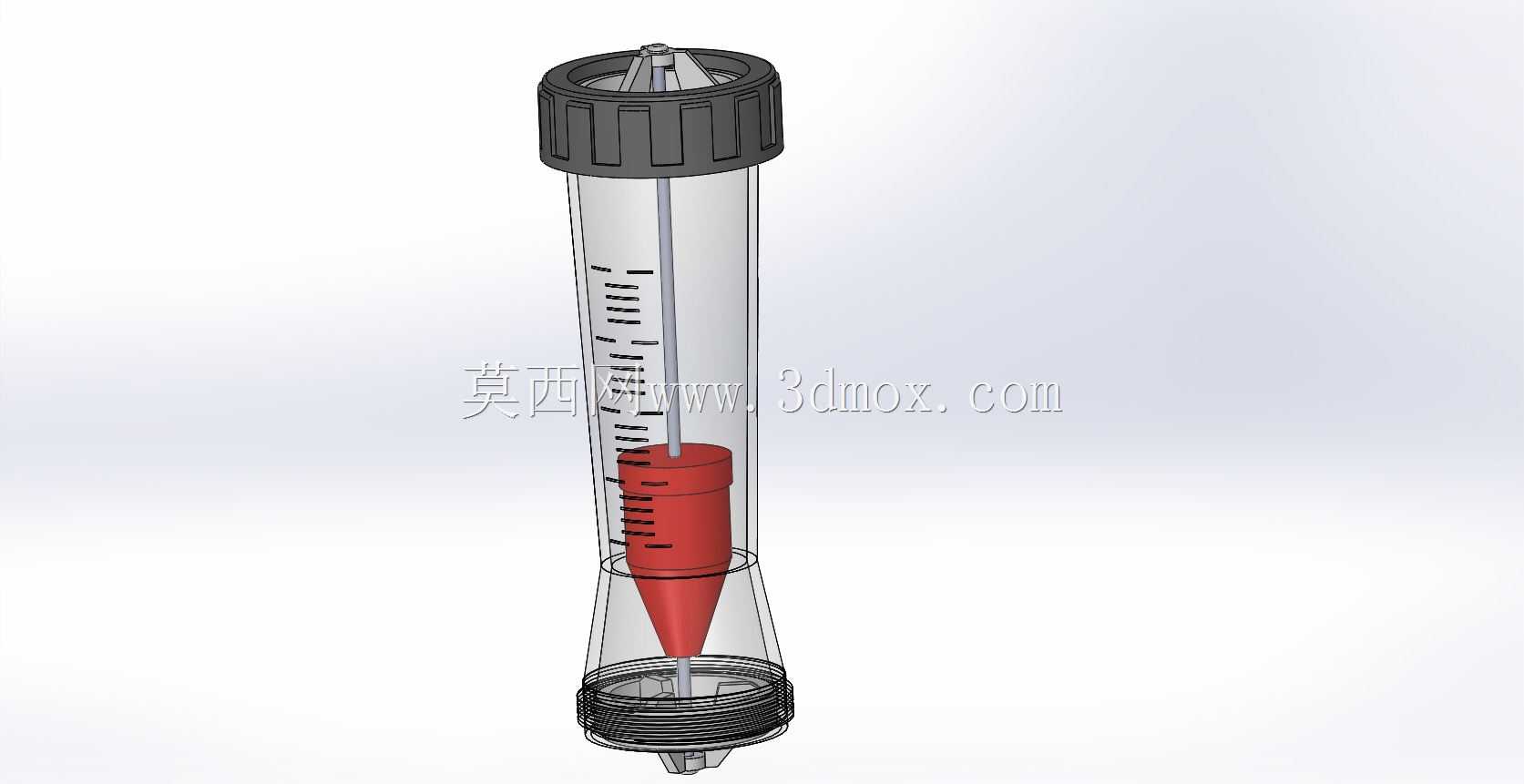

　　该模型呈现的是一种垂直管道安装的变面积式流量测量装置，主体由透明锥形测量管、顶部锁紧端盖、底部螺纹连接座、内部红色浮子以及导向杆件组成。透明管身沿轴向布置刻度线，流体自下而上通过锥管时，红色浮子在动压与重力平衡位置停留，浮子上沿对应刻度即可读出瞬时流量。这类结构常见于水处理反渗透系统、循环冷却水支路、化工加药管线、暖通空调水系统以及小型实验装置中，用于直观判断管路内液体或气体的通流状态。

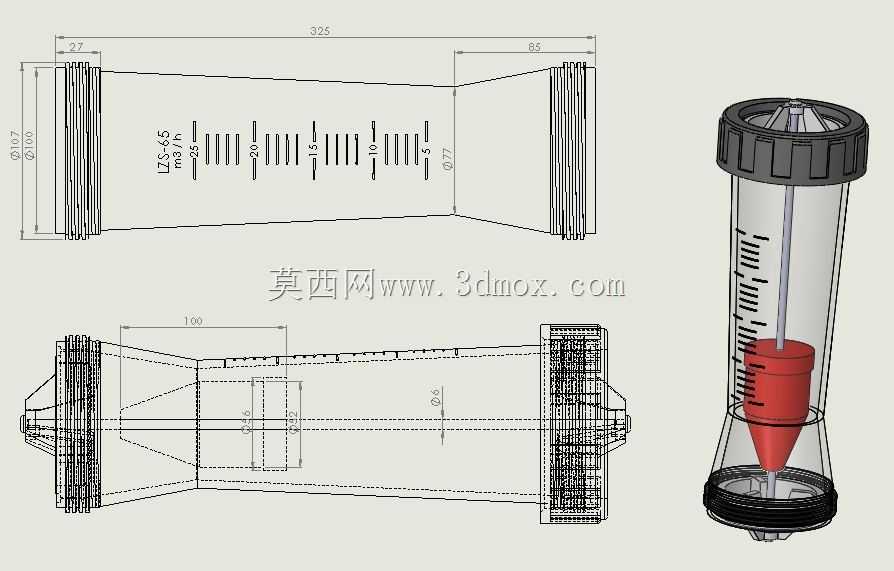

　　从现场布置角度看，该仪表必须保持竖直安装，锥管轴线与铅垂线偏差过大时，浮子会贴壁摩擦，造成读数迟滞或偏高。底部外螺纹接口用于接入竖直管段，顶部黑色端盖承担压紧密封和检修限位作用；端盖外周做了竖向防滑棱，便于手工旋拧，也预留了工具夹持面。建模时需要重点还原锥管的内锥角度、浮子外径与锥管内径之间的环形节流间隙，因为流量刻度本质上由环形通流面积随高度变化决定。若只按等径圆管处理，外观虽然接近，却无法表达流量计的工作原理。

　　红色浮子下部采用锥形收束、上部设置圆柱稳定段，这种形态有利于在上升流体中保持对中，并降低旋涡引起的抖动。浮子中心穿有细长导向杆，杆上端延伸至顶部限位结构，下端与底部流道区域形成约束，使浮子只能沿轴向升降。底部入口处设置导流与承托结构，在停机或流量过低时托住浮子，避免其直接撞击螺纹座；小流量工况下，浮子回落位置还能作为零位检查依据。

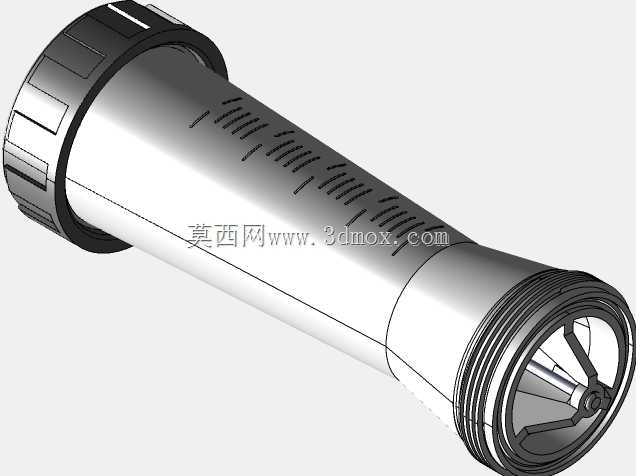

　　外形边界方面，上部端盖直径明显大于测量管，形成安装和拆卸时的最大外廓；下部螺纹接头虽然直径较小，但接入管道后要考虑扳手空间、密封件厚度以及前后直管段。选型布置时不能只看管体本身长度，还应在仪表上下方预留检修距离，保证端盖可旋开、浮子可取出清洗。对于含杂质较多的水源，浮子与导向杆之间容易被颗粒卡滞，因此前端通常配置过滤器，并在旁路设置截止阀，方便不停机维护。

　　结构设计上，透明管承担观测和承压双重作用，壁厚需要兼顾耐压等级与刻度可读性；外表面刻度宜做成凹槽或丝印区域，避免长期冲刷后模糊。顶部端盖与管体之间通过螺纹或旋压结构压紧，密封面应保持同轴，否则装配后会产生附加应力，使塑料管体开裂。底部接头的螺纹规格、密封面形式和接管方向是三维装配校核的重点，尤其在成套水处理撬块中，流量计前后阀门、弯头、变径接头密集，若轮廓干涉，后期现场往往只能强行改管。

　　使用过程中，读数人员站在正前方观察浮子边缘，视线水平对准刻度，可减少视差。流量突然增大时，浮子快速上升，顶部限位结构防止其冲入端盖；流量回落后，浮子依靠自重下降。模型将透明锥管、红色浮子、黑色端盖和金属导向杆分色表达，能够清楚展示内部装配关系，也便于在教学演示、设备投标方案和管路总图中说明介质流向。对于机械设计人员而言，该类件建模的关键不在于复杂曲面，而在于接口尺寸、内部流道、浮子行程和维护空间的协同：锥管长度决定量程范围，浮子重量和密度决定适用介质，导向杆间隙决定运动稳定性，端部螺纹和密封结构则决定现场能否可靠安装。
