双螺旋变距输送螺杆组件结构

　　该结构呈现的是一组平行布置的双螺旋输送螺杆，主要用于粉体、颗粒料、小块状物料在密闭或半开放槽体内的连续推送、计量与均化作业。两根螺杆的螺旋型面采用相互避让的包络关系设计，旋转过程中螺棱与相邻螺杆的螺槽保持稳定间隙，既能够形成沿轴向连续推进的物料通道，也可利用双轴相对运动对物料产生轻微翻动、剪切和自清理效果，减少湿黏物料在叶片根部、轴肩和槽底的滞留。

　　从实际使用场景看，这类螺杆常见于配料喂料机、包装前置给料装置、食品原料输送、化工粉料加料、橡塑挤出供料以及小型搅拌输送设备中。与普通单根绞龙相比，双螺旋布置在输送蓬松、架桥倾向明显或容易结块的物料时更稳定：一根螺杆将物料沿轴向向前推移，另一根螺杆在啮合区破坏物料形成的料拱，使料流在入口段不易悬空，在出口段也能保持较均匀的落料节奏。若用于计量场合，可在螺杆末端配合固定容积腔或称重模块，通过转速控制实现连续给料；若用于搅拌设备前端，则可把大堆物料拆分、整平后送入后续混合或加工单元。

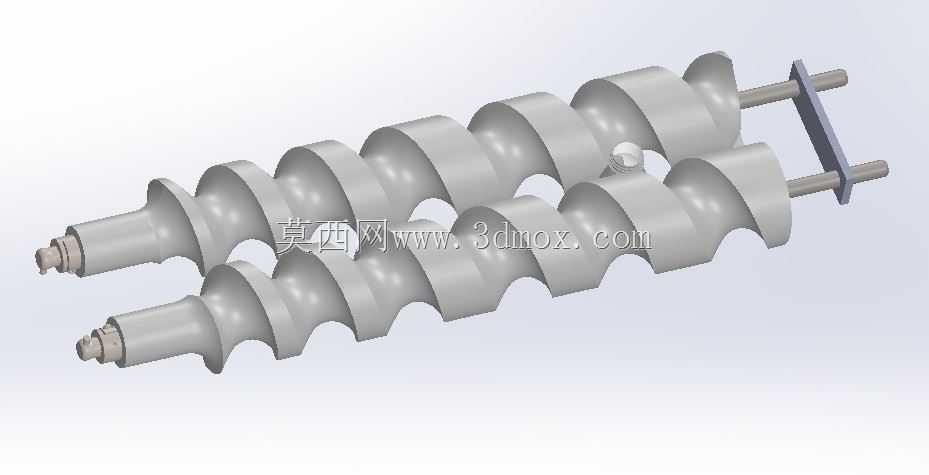

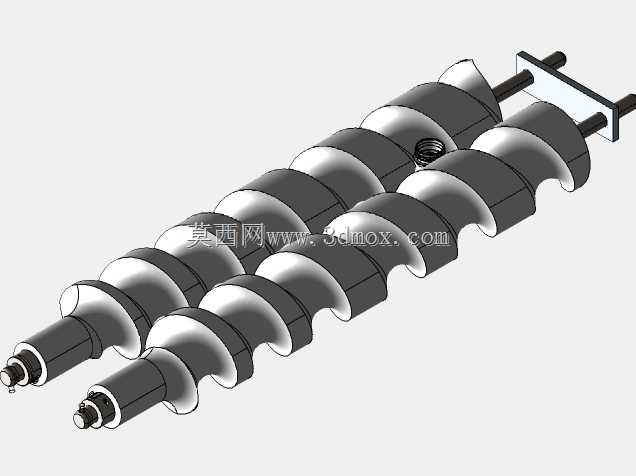

　　模型中螺杆主体由芯轴和连续螺旋叶片构成，叶片外径在主要输送段保持一致，形成与料槽内壁配合的工作边界；靠近两端的位置设置了缩径轴颈，用于安装轴承、密封件和联轴器。端部轴段与螺旋工作段之间通过锥形过渡连接，这种处理能够降低叶片起始处的应力集中，也便于物料从进料口进入螺槽时被逐渐捕获，而不是在叶片端面被强行挤压。右端可见支承板结构，板上预留轴端穿过位置，可作为整机装配时的轴承座安装基准或端部限位参考；左端轴头较细，适合连接减速电机、链轮或同步带轮。

　　设计思路上，螺旋面不是简单等距拉伸，而是围绕芯轴按稳定导程盘旋成型。螺距、叶片厚度和芯轴直径共同决定单个螺槽的有效容积：螺距增大时，物料每转前进距离增加，输送能力提高，但物料回流和脉动也会增强；芯轴加粗时，螺槽容积下降，却能提高螺杆刚性，并对充满率较高的物料产生更强强制推送作用。工程建模时需要重点控制螺旋外径、芯轴同轴度、叶片端面跳动以及两轴中心距。中心距过小会导致双螺杆干涉，运行中出现卡滞；中心距过大则会在中间形成漏料区，削弱自清理和输送效率。

　　外形尺寸方面，该组件属于长轴类输送部件，长度方向是主要安装边界，布置设备时应在螺杆两端预留轴承、密封、传动联接和维护拆装空间。径向边界由螺旋外径决定，外部料槽通常采用与叶片外径相近的半圆槽或双圆相交槽，槽体与叶片之间保留均匀运行间隙。间隙过大会造成粉料回流、输送效率下降；间隙过小则会因焊接变形、轴挠曲或物料颗粒嵌入而产生擦壳。进料口宜布置在螺旋充满率较低的起始段，使物料能够自然落入螺槽；出口则应避开端部轴承区域，防止细粉进入密封位。对于有压送或防尘要求的工况，两端轴颈需设置填料密封、迷宫密封或机械密封，并在支承处考虑拆洗通道。

　　结构细节上，螺旋叶片与芯轴之间应保证连续焊接或整体加工过渡，避免根部出现狭缝。用于食品、医药或易腐蚀物料时，表面需要圆滑过渡并降低粗糙度，以减少残料和清洁死角；用于工业粉料时，可在叶片边缘堆焊耐磨层或选用耐磨钢，以降低颗粒冲刷造成的外径损失。长螺杆还需校核扭转强度和两支承间挠度，尤其在叶片直径较大、转速较高或物料填充不均时，轴的弯曲变形会直接改变叶片与槽体间隙。传动端应设置过载保护或减速机构，使螺杆在低转速、大扭矩状态下运行，避免异物进入时损伤螺棱。

　　三维建模时，可先建立两根芯轴的中心线并确定中心距，再按导程生成螺旋曲面，通过扫掠或螺旋切除得到叶片实体；双螺杆区域需进行运动包络检查，确认任意相位下均无干涉。端部支承板、轴肩和传动接口应按实际装配关系建模，以便后续直接导出工程图、核对料槽宽度并完成轴承与密封选型。整体结构虽然外形规则，但对螺旋曲面连续性、轴系同轴度和装配间隙要求较高，是输送给料类设备中决定料流稳定性的核心部件。
