立式锥底快开承压平衡罐体结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649676
  • 立式锥底快开承压平衡罐体结构
  • 立式锥底快开承压平衡罐体结构
  • 立式锥底快开承压平衡罐体结构

  这套立式锥底承压罐体结构,常见于流体输送系统末端稳压、膏体物料暂存、配料管路均压以及小型工艺回路的气液缓冲环节。现场布置时,罐体多通过支腿或机架横梁固定在操作平台上方,锥段底部朝向出料方向,依靠重力把粘稠物料、沉降颗粒或残留液体导向下接口,避免平底容器在排料末期形成积料区。上部圆筒段提供主要储容空间,锥段收缩后既改善物料流向,也能在有限占地高度内兼顾容积与排净率。

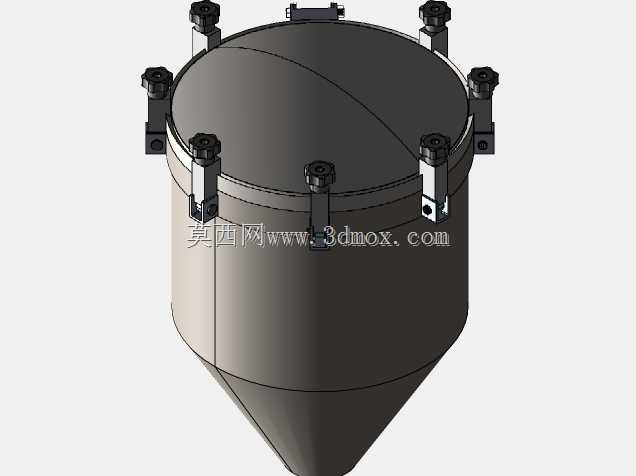

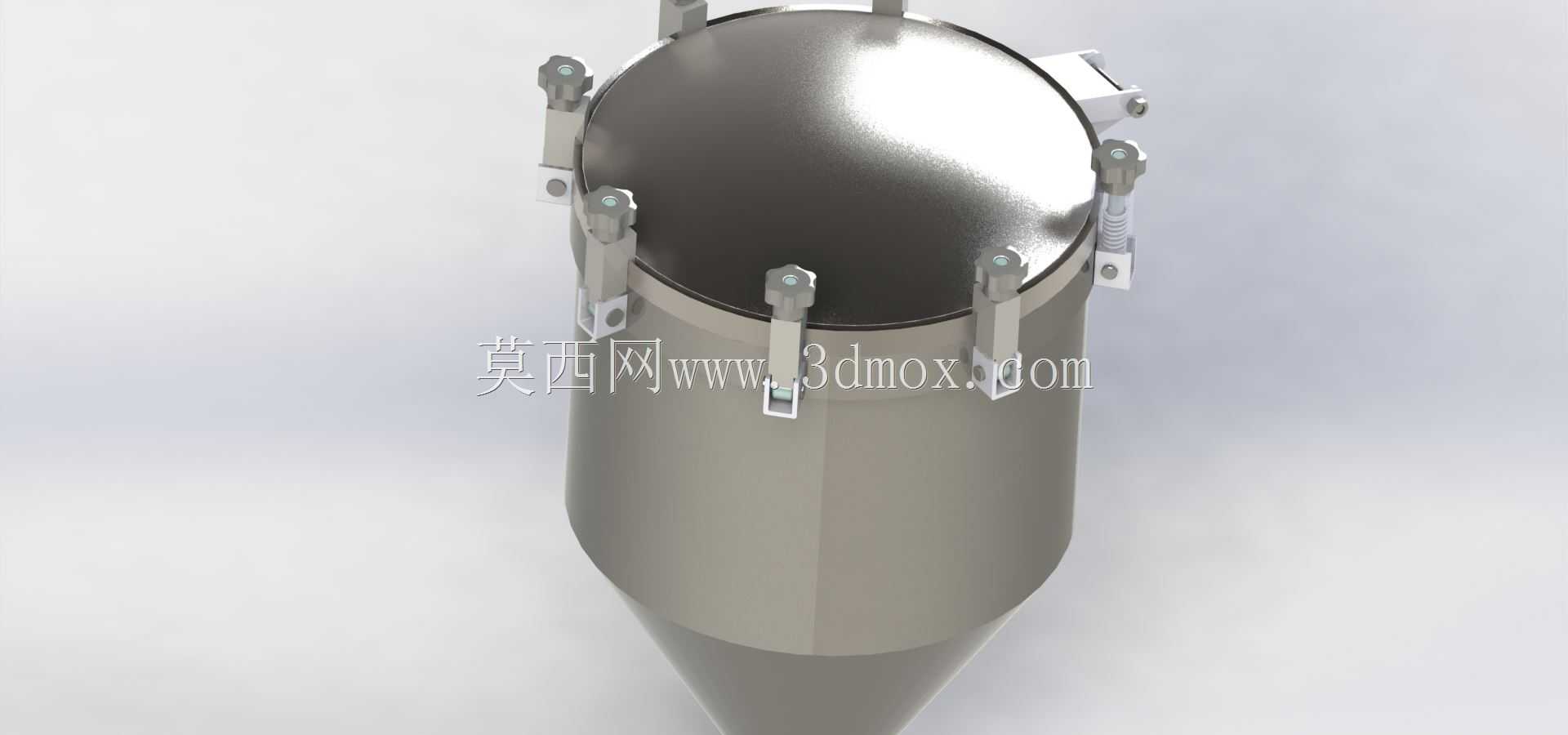

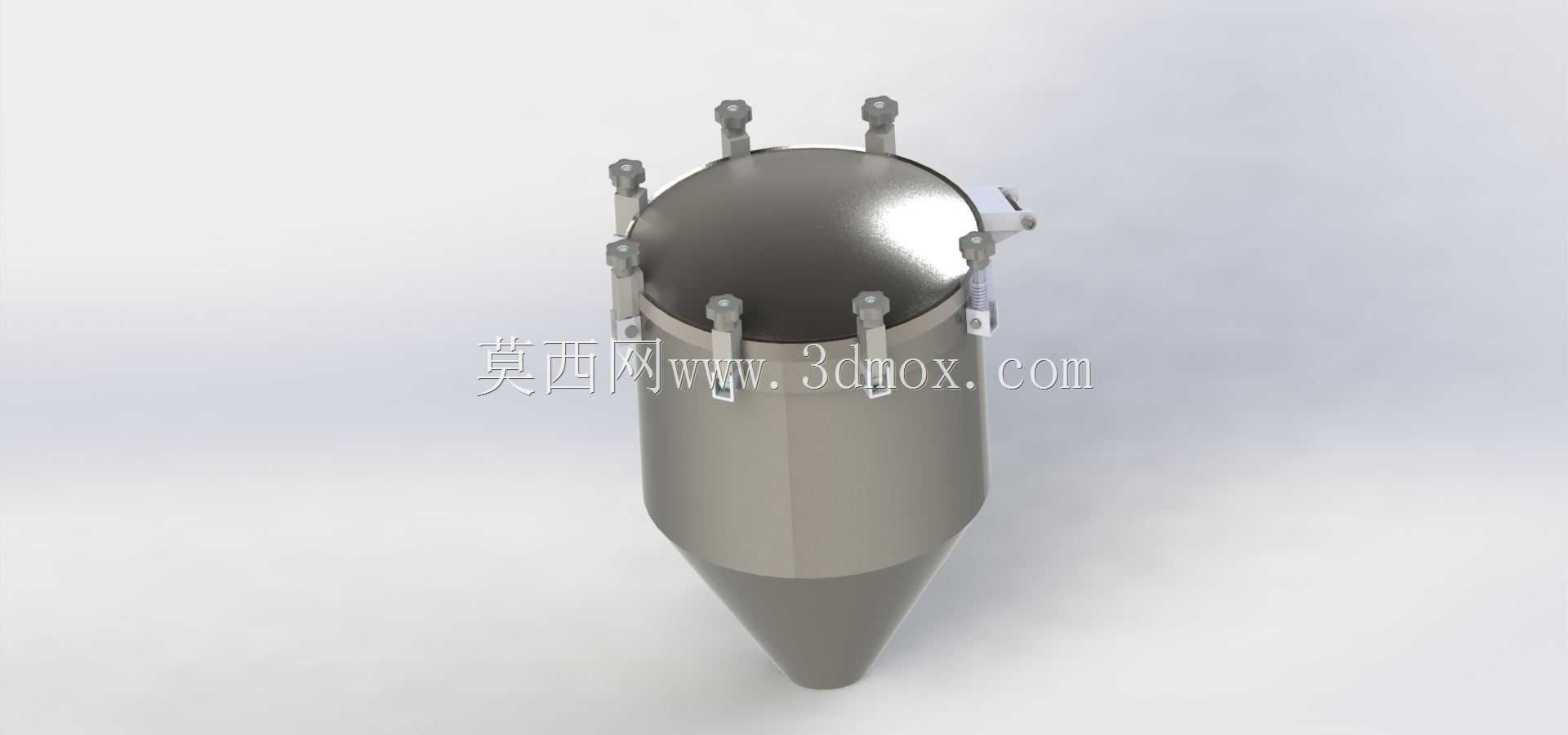

  从结构组成看,模型完整还原了圆筒直段、锥形下封头、圆形上盖、周向快开压爪、铰链侧座、锁紧连接件以及顶部接口周边的装配关系。上盖并非采用密集螺栓法兰的长期封闭形式,而是沿口布置多组快速压紧机构,一侧保留铰链翻转约束,另一侧配合锁件完成闭合。这种思路适合需要频繁开盖检查、人工清理、更换内件或验证批次残留的工况:操作人员解除压爪后即可绕铰链掀开顶盖,不必逐件拆除整圈紧固件,复位时再通过压爪把盖体密封圈压向罐口端面。

  承压边界的设计重点集中在罐口与盖体配合区。直筒壁承担周向薄膜应力,锥段则在物料自重和内压共同作用下把载荷传递至下部接口;顶盖受内压上抬,载荷通过压爪分散到罐口加强圈位置。建模时可以看到各压爪沿圆周均布,间距考虑了密封圈压缩均匀性,避免局部压紧不足造成泄漏,也防止某一处受力过大导致盖体变形。铰链侧除承担翻转运动外,在闭合承压时还起到定位作用,使盖体与筒身同轴,密封面不会因反复开合而错位。

  功能上,这类平衡罐并不追求复杂内部机构,而是依靠封闭容腔稳定管路压力波动。泵出口脉动、阀门切换水锤或上游来料不均时,罐内气相或物料容腔可吸收短时冲击,使下游流量更平稳;在膏体、奶油状物料或含细小颗粒的流程中,锥底结构又能减少滞留死区。顶部快开结构服务于清洗与维护,底部小口适合接出料阀、输送泵或排放管路,筒身上下区域还可根据实际需要增设液位、压力、排气或清洗接口。

  安装边界方面,三维布局时应在罐体上方预留开盖回转空间,不能把管线、桥架或框架横梁压在顶盖翻转轨迹内;周向压爪外侧也要留出手部操作和工具空间,尤其是铰链对侧的锁紧位,过近的护栏或相邻设备会影响快开动作。锥底下方需保证出料阀、短接和软管的装拆高度,若罐体直接落在平台孔位上,应核对锥段最大外径、收口长度以及支撑环承载面。支腿或抱箍位置宜避开压爪运动范围,并把检修载荷、满载物料重量和开盖偏载一并计入机架强度。

  建模过程中,筒身与锥段采用回转体思路建立,壁厚、口部翻边和加强区域通过结构特征区分;压爪、销轴、铰链板和紧固件按独立零件装配,能够清晰表达运动关系。盖体密封槽、压爪接触斜面和铰链同轴度是干涉检查的重点:盖体旋转开启时不能碰撞筒口法兰,压爪翻转锁紧时不能与管口附件相碰,销轴端部和弹簧件也要保留合理间隙。对于选型人员,该结构可作为小型稳压罐、缓冲料罐、常压或低压平衡容器的设计参考,再依据实际介质、压力等级、清洗要求和厂区空间,对筒身高度、锥角、密封形式及支撑方式进行针对性调整。
