科里奥利式流体质量流量测控装置

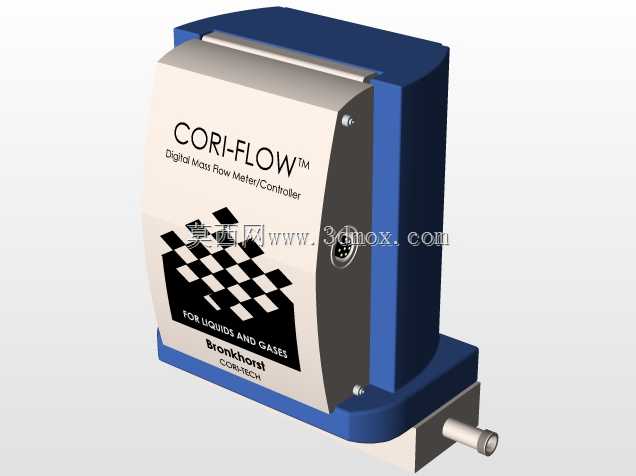

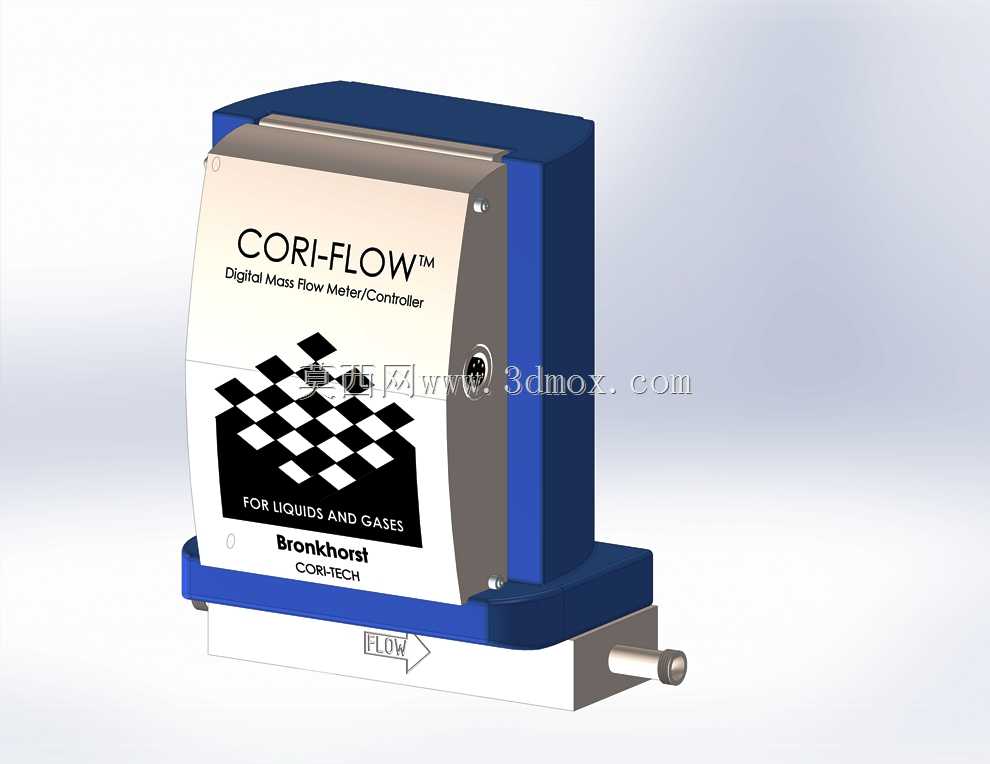

　　该三维作品呈现的是一台面向小流量流体回路的科里奥利质量流量测量与控制一体化装置，主体采用立式紧凑壳体，蓝色侧罩与米白色功能面板形成清晰分区，下部伸出测量流路与工艺接口，适合安装在空间受限的实验台架、气体配比柜、半导体供液系统、化工微反装置及燃料测试平台中。与仅依靠体积流速推算的普通仪表不同，这类装置利用振动测量管在流体通过时产生的科氏效应，直接获取质量流量信号，同时可兼顾密度相关信息，因而在压力、温度波动较明显的工况下仍能保持稳定读数。

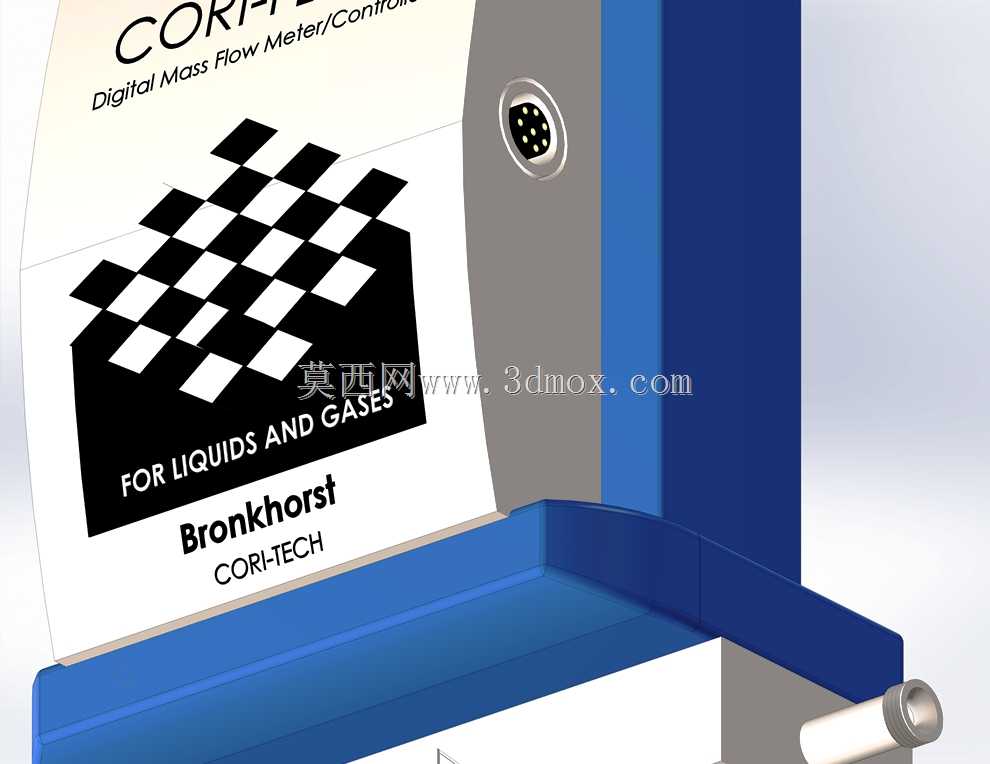

　　从实际用途看，设备既可以作为流量检测单元，也可在配套控制阀后构成质量流量控制器，用于精确计量液体或气体的输送量。面板上保留了品牌标识区、流向提示区和管路接口位置，下部基座设置多个安装孔，便于将整机固定在安装板、支架或机柜内。侧向流路接口采用短管伸出形式，设计时需要重点核对接口中心高、接管外径、密封方式以及扳手操作空间，避免现场配管后出现应力直接作用于测量管的情况。

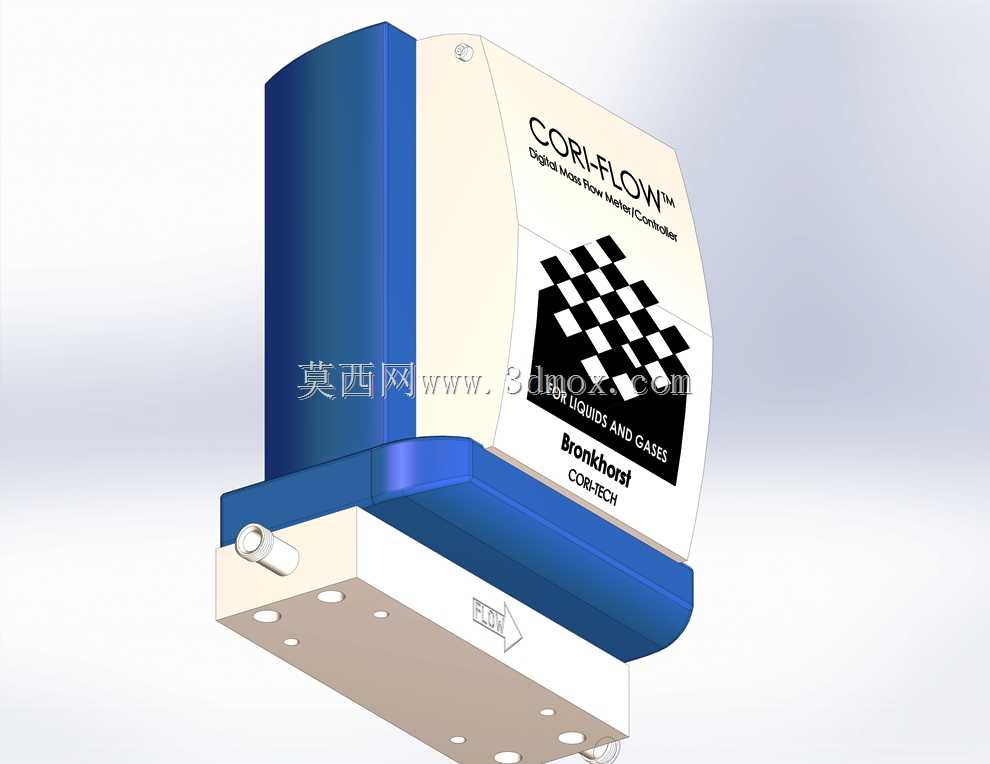

　　结构建模时，外壳并非单纯装饰件。蓝色罩壳承担防护、限位和外形包覆作用，白色面板区域对应电子模块、信号处理单元及标识安装面；下部金属色基座承担承托、定位和安装载荷传递。模型将立板、弧形流道外罩、底部安装板、侧向接头和面板覆膜等要素分层表达，能够帮助工程师在总装阶段检查内部测量管、外部管路和机柜边界之间的关系。对于需要做设备选型的人来说，这种外形还原有利于提前确认维护方向：正面应预留读数与接线观察空间，侧面需保留管路插拔和紧固件操作距离，底部则要保证安装面平整，避免强迫装配引起零点漂移。

　　科里奥利仪表的核心价值在于直接质量测量，因此在混合气体、小口径液体加注、催化剂进料、燃烧实验供气、精密涂布供液等场景中经常被采用。设计配套系统时，不能只关注设备本体轮廓，还要考虑进出口直管段、支撑刚度、周边振动源和排气排液便利性。虽然该类仪表对安装直管段的依赖相对较低，但将其布置在远离泵组脉动、强振动夹具和频繁冲击位置，仍有利于提高信号稳定性。若用于液体回路，低点排气、满管状态和防气泡设计应在布管阶段一并考虑；若用于气体回路，则应关注冷凝、杂质和背压条件。

　　该装置的造型体现了明显的工业仪表设计思路：上部较高区域容纳电子与检测模块，下部低矮区域布置流路和安装基准，使整机重心靠近固定面；前侧面板平整，适合贴附铭牌、参数标识和警示信息；侧面罩壳折线过渡，既增加壳体刚性，也让内部弯曲测量管获得连续包覆。接口附近的流向标记对装配十分关键，反向安装虽然在三维布局中容易被忽略，却会直接影响控制逻辑和现场调试。底部孔位、板厚和凸台位置在模型中均有体现，可用于校核螺钉规格、垫圈压接范围以及与相邻阀件的间距。

　　在成套设备中，这类流量计通常与减压阀、过滤器、针阀、电磁阀、压力传感器和PLC或独立控制器配合使用。建模时可将其作为独立功能部件纳入气液路总成，先锁定接口坐标和安装面，再反向布置管夹、弯管和快拆接头。对于维护频次较高的试验装置，前下方应预留拆卸罩壳和插拔接线的空间；对于长期固定运行的生产设备，则应通过刚性支架减少外部管线拖拽。整体来看，该模型不仅还原了科里奥利流量控制器的外观特征，也为小流量过程控制系统的布局校核、管路干涉检查和安装边界确认提供了直观依据。
