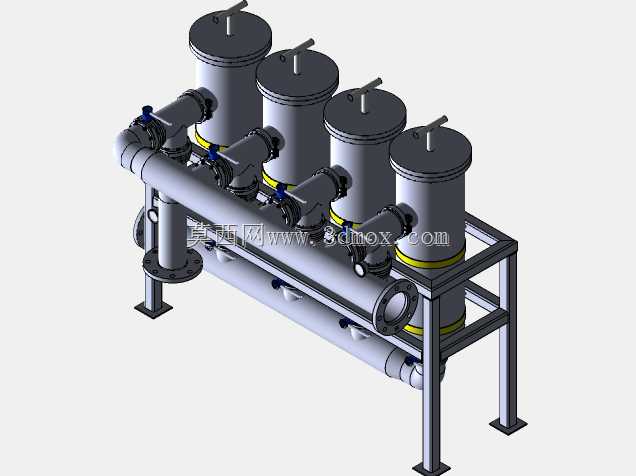

立式Dikey粗滤器过滤设备结构

　　这套立式粗滤过滤装置的结构建模，围绕流体输送前端的杂质拦截需求展开，整体采用竖直布置的筒体作为核心容纳空间，区别于卧式直通过滤结构，立式布局在占地空间、滤渣沉降、开盖维护三个维度上更适配中小流量管路的前置预处理场景。在化工循环水、车间冷却水输送、轻工流体管线、小型工艺物料输送系统里，这类粗滤器通常安装在泵入口或者主换热设备前端，用来拦截流体中裹挟的焊渣、金属切屑、结块杂质、大粒径悬浮颗粒，避免后续叶轮被硬物打损、换热流道被杂物堵塞、精密阀门密封面被颗粒划伤。

　　从结构设计逻辑来看，竖直筒体的轴线与进出管路形成合理的流道转向，流体进入筒体内部后流道截面突然扩大，流速随之降低，密度大于流体的固体杂质会在重力作用下自然沉降到筒体下部的集污区域，不会直接贴附在滤元件表面，这一设计能大幅延长滤元件的连续运行周期，减少频繁拆洗的频次。滤元件作为核心拦截部件，被限位结构固定在筒体内部的定位台阶上，周边设置密封贴合面，避免未经过滤的流体从滤元件与筒壁的间隙旁通，保证全部输送流体都穿过滤孔完成杂质分离。

　　筒体上下端的连接结构分别承担不同功能：上端结构预留检修操作空间，当设备运行一段时间后需要清理积存杂质、取出滤元件冲洗时，无需拆解整个管路连接，仅松开上端紧固结构即可完成内部元件的抽换；下端的集污段预留排污接口，日常维护时可以先通过排污口排出沉降在底部的淤积杂质，不需要每次都完全开盖，降低运维工作量。进出接口的法兰连接尺寸按照常规管路配管规范预留匹配边界，法兰端面的密封面形式、螺栓孔分布间距都和同通径的通用管路法兰保持一致，现场安装时不需要额外制作异形转接件，直接对接管线即可完成装配。

　　建模过程中对各部件的装配层级做了清晰拆分：外部承压筒体、上端压盖、紧固连接件、内部滤篮、密封垫片、进出口连接法兰、底部排污接口都作为独立零件完成参数化建模，装配时按照实际装配顺序添加同轴约束、端面贴合约束，模拟真实车间组装的配合关系。滤元件的开孔分布、支撑加强筋的厚度都做了等比例还原，既体现滤孔的通流面积占比，也保留支撑结构的强度特征——实际工况中滤元件要承受流体进出口的压差，当滤孔表面逐步附着杂质后压差会持续升高，支撑筋的布局需要保证滤元件在最大允许压差下不发生形变塌陷。

　　安装边界方面，整套立式设备的底部预留支撑固定点位，现场部署时可以通过支架将筒体固定在地面钢架或者管廊支架上，避免设备自重全部由两侧管路承担，防止管路长期受附加载荷产生焊缝开裂。设备竖直方向的操作空间预留充分，上端盖上方留出足够的取出滤篮的高度距离，不需要在检修时切割周边管线。流道设计上避免了内部出现直角死区，流体转向位置做圆弧过渡，减少局部湍流造成的阻力损失，同时也避免杂质在死角位置长期积存发酵变质。针对不同工况的适配性，该结构可以通过更换不同滤孔精度的滤元件，适配从大颗粒预过滤到细小杂质拦截的不同需求，筒体承压尺寸也可以根据管线压力等级调整壁厚，整体结构形式具备很强的通用改造空间，结构设计人员可以在该模型基础上直接调整通径、壁厚、接口尺寸，快速衍生出适配不同管线参数的系列化粗滤设备。
