撬装式水过滤循环处理机组结构

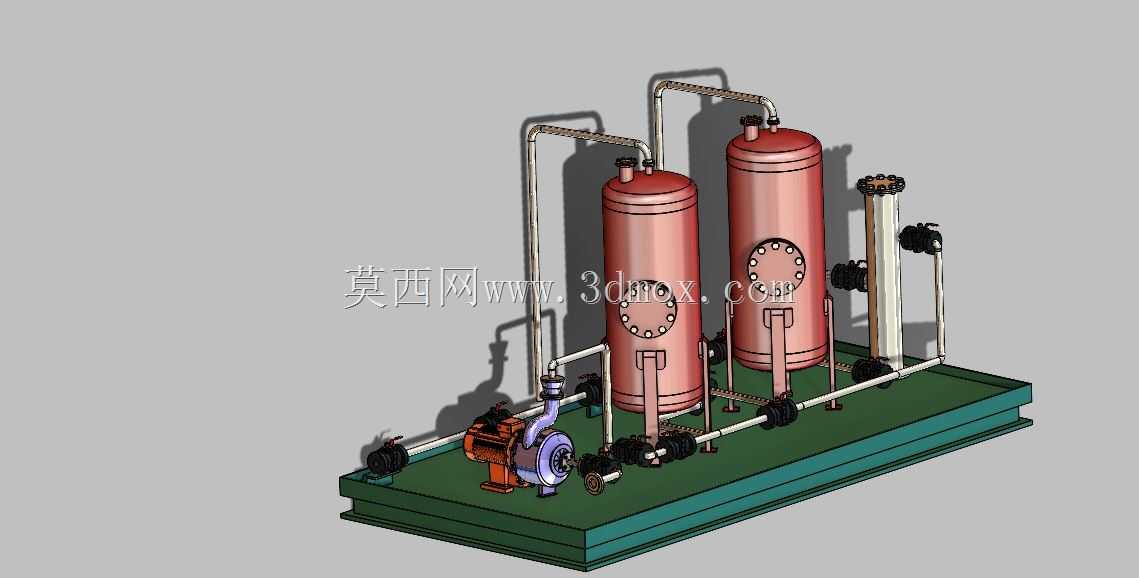

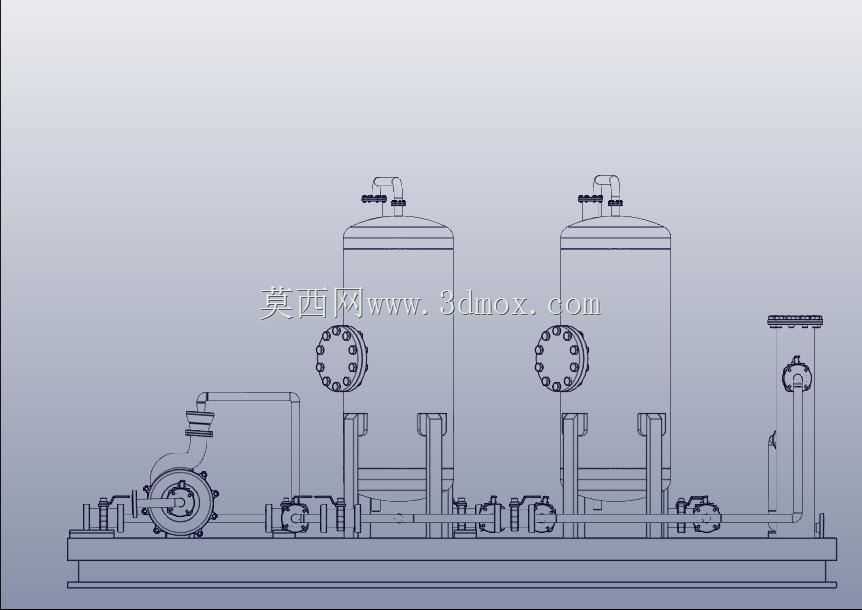

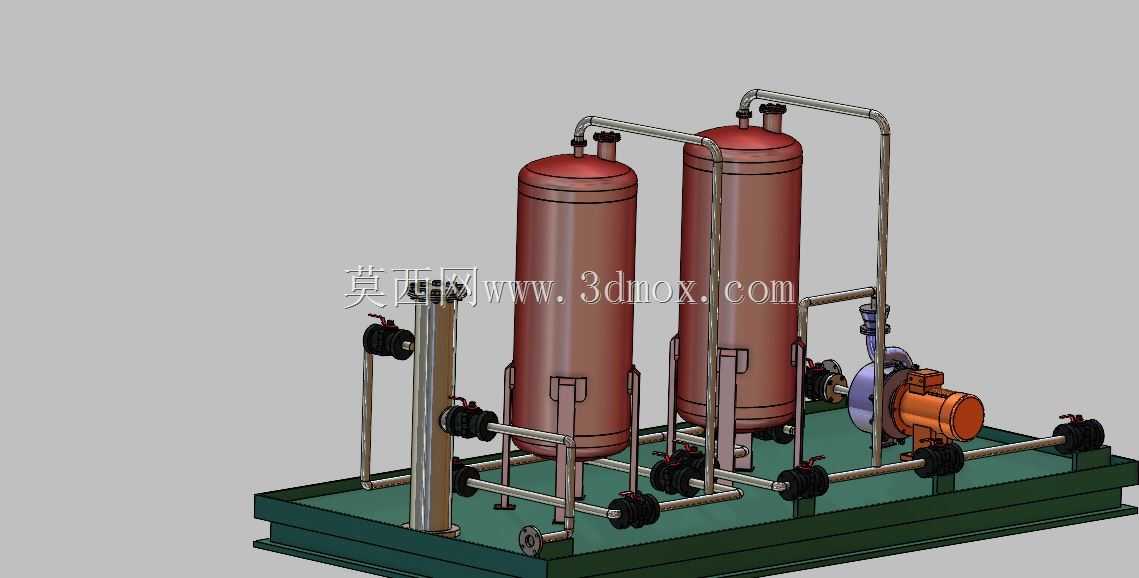

　　这套撬装式水过滤循环处理机组，主要面向中小型循环水系统、工业冷却旁滤、工艺给水预处理以及现场临时水处理工位。整体把过滤罐体、输送泵、阀门、管路、仪表接口和共用底座集中在一个安装单元内，现场只需对接进水、出水、排污和动力接口，即可形成完整的过滤输送回路。对于设备布置空间紧张、又希望减少现场配管工作量的项目，这种集成方式比分散采购罐体和泵阀更便于校核安装边界，也有利于后期检修时按模块整体移位。

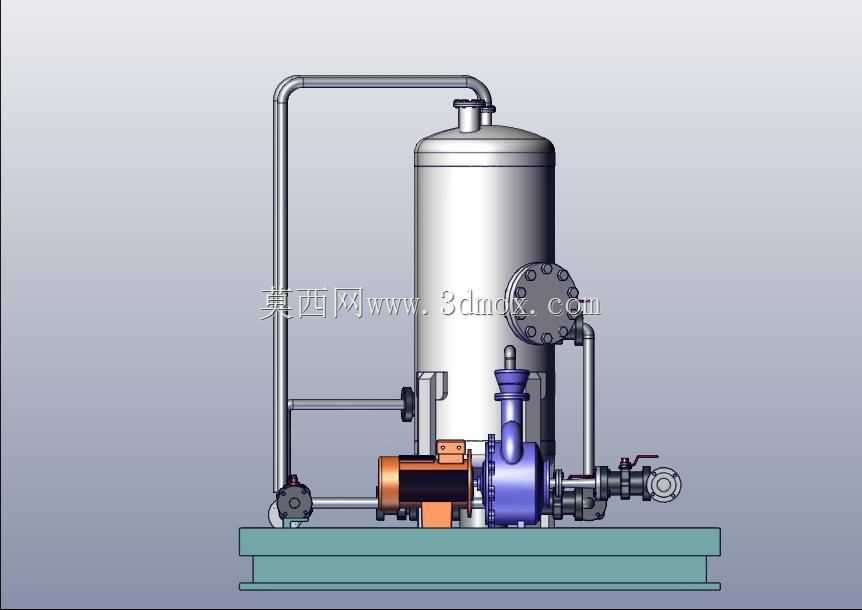

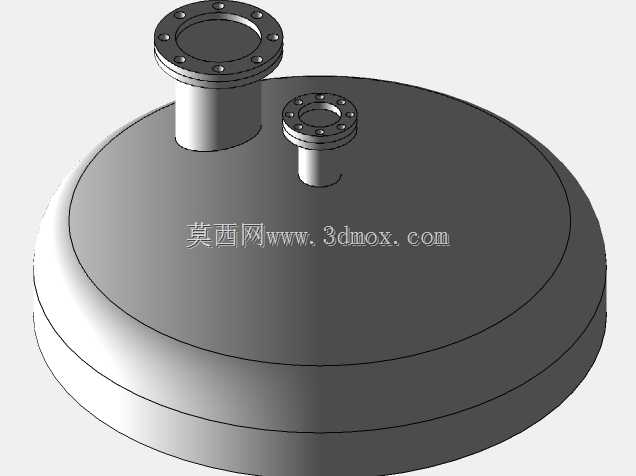

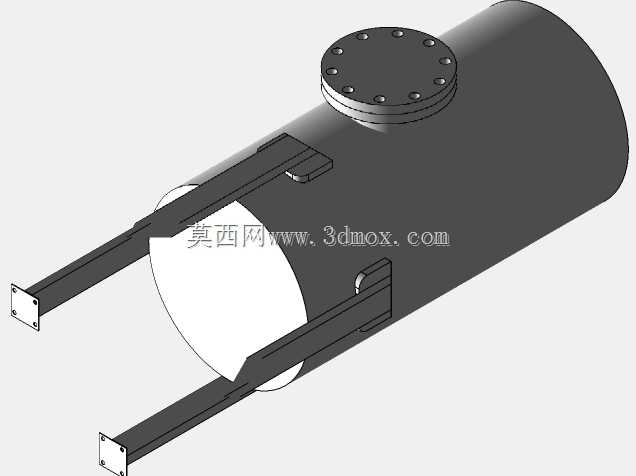

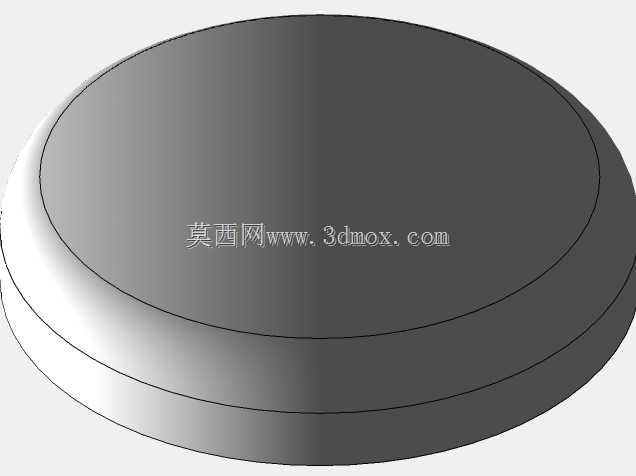

　　立式承压罐体是机组的核心过滤空间，筒身采用直段加椭圆封头的结构形式，顶部设置排气或检修接口，侧面保留较大的法兰开启位置。该法兰可用于装填滤料、检查内部布水装置或更换过滤元件，端盖通过周向螺栓压紧，密封面在建模时需要重点保留螺栓孔节圆、法兰厚度和垫片位置。罐体下部与底座之间设置支撑关系，泵入口侧通过低位管路与罐体连通，使水流在泵的抽吸或增压作用下经过滤层后进入外送管路。实际工程中，这类结构可根据水质情况配置石英砂、活性炭、滤芯或其他复合滤材，模型中虽以外部装配关系为主，但内部接口高度和流向逻辑仍需满足后续详细设计。

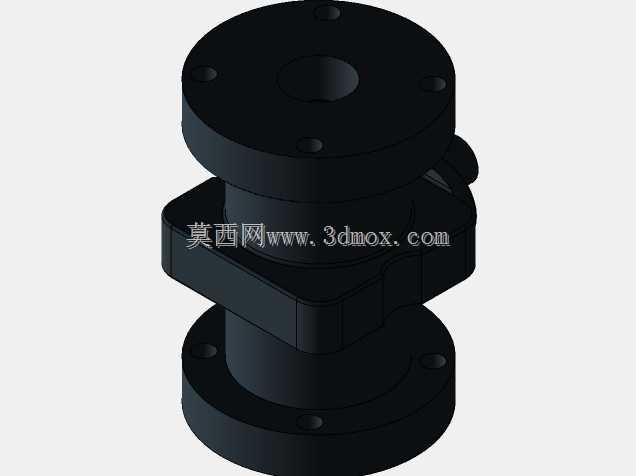

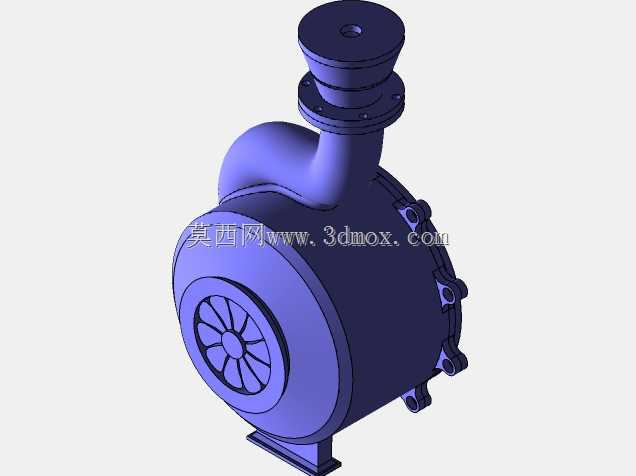

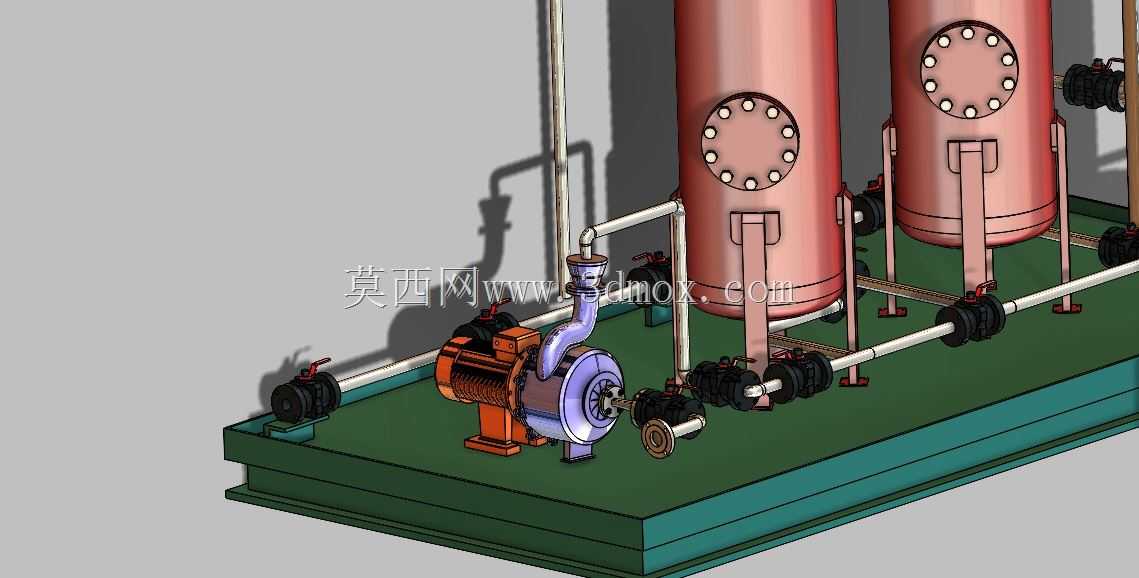

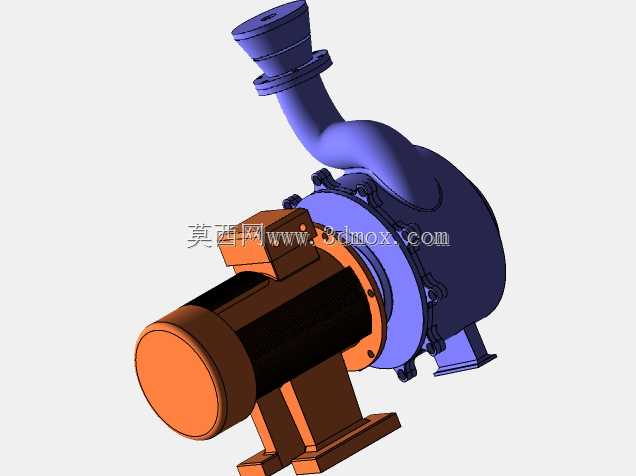

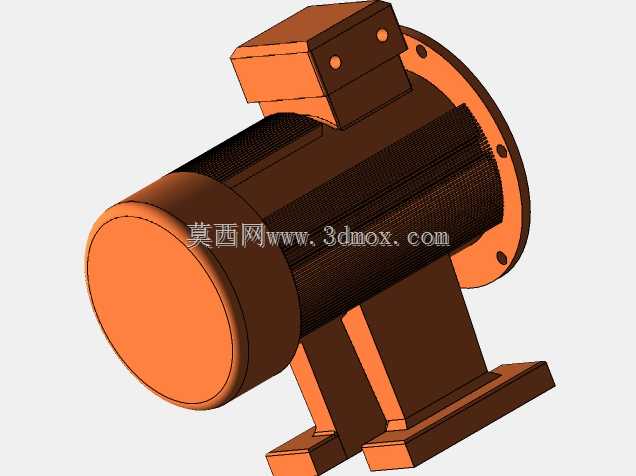

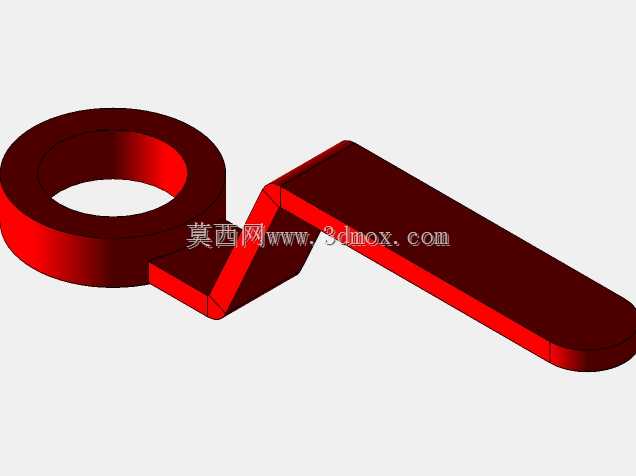

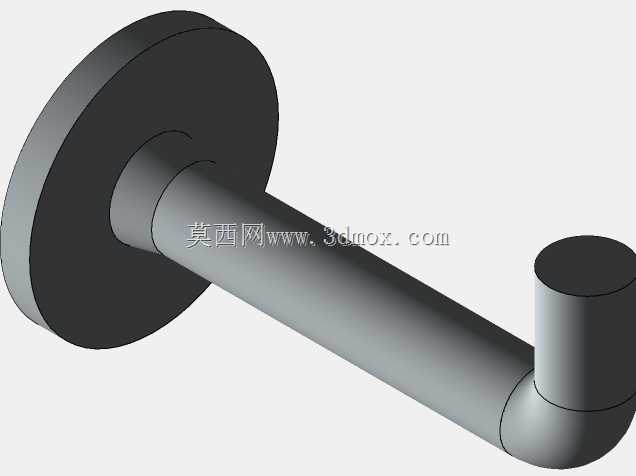

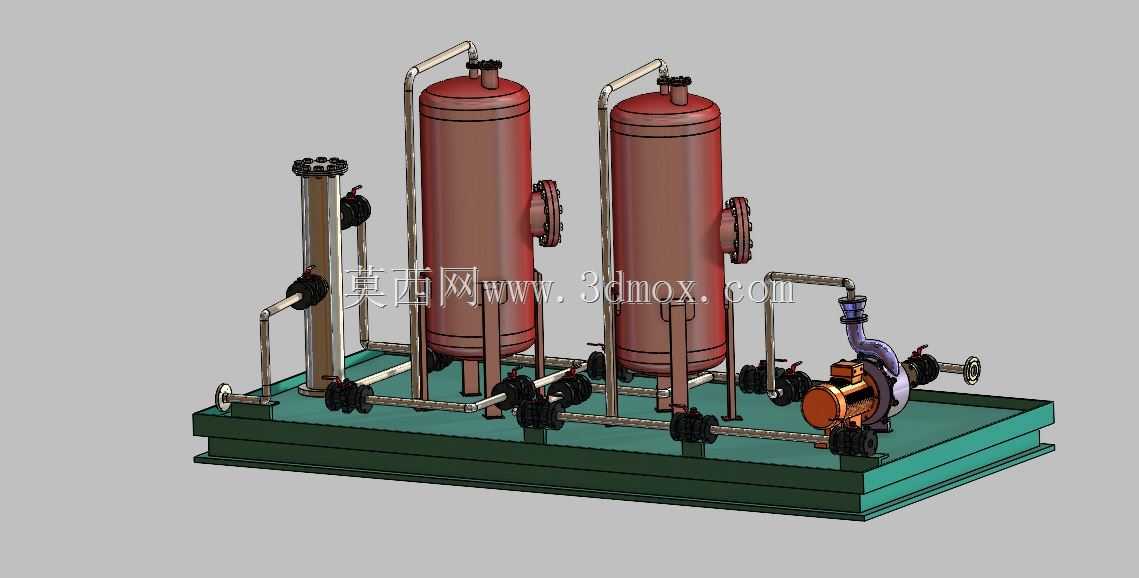

　　泵组布置在罐体前侧，电机与泵体通过联轴器直联，泵体下方落在撬座横梁上。电机端采用橙色护罩或支架区域表现，泵壳为紫色部件，轴线高度明显低于罐体中部，有利于缩短吸入管路、减少弯头数量。吸入管从罐体下部接出后经过阀门进入泵入口，压出管则沿罐体侧面抬升，最终通过顶部回水管形成循环或外送路径。管路中包含手动阀、法兰连接和短管段，阀件手轮方向在三维布置中已留出操作空间，避免紧贴罐体壁面或底座边缘。顶部横向管路跨越罐体上方，既承担回流或排气连接，也让整套设备的管路走向更加紧凑。

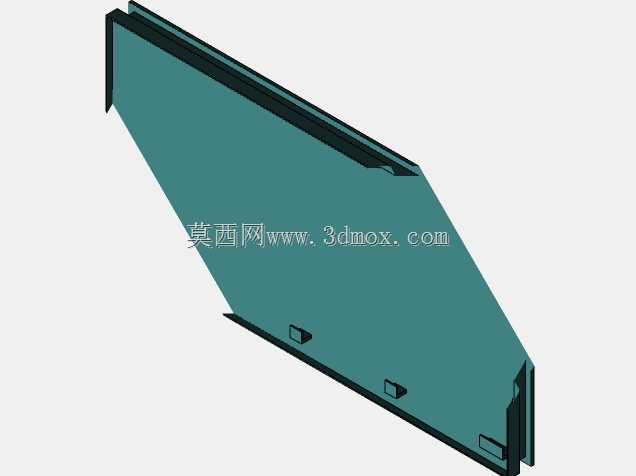

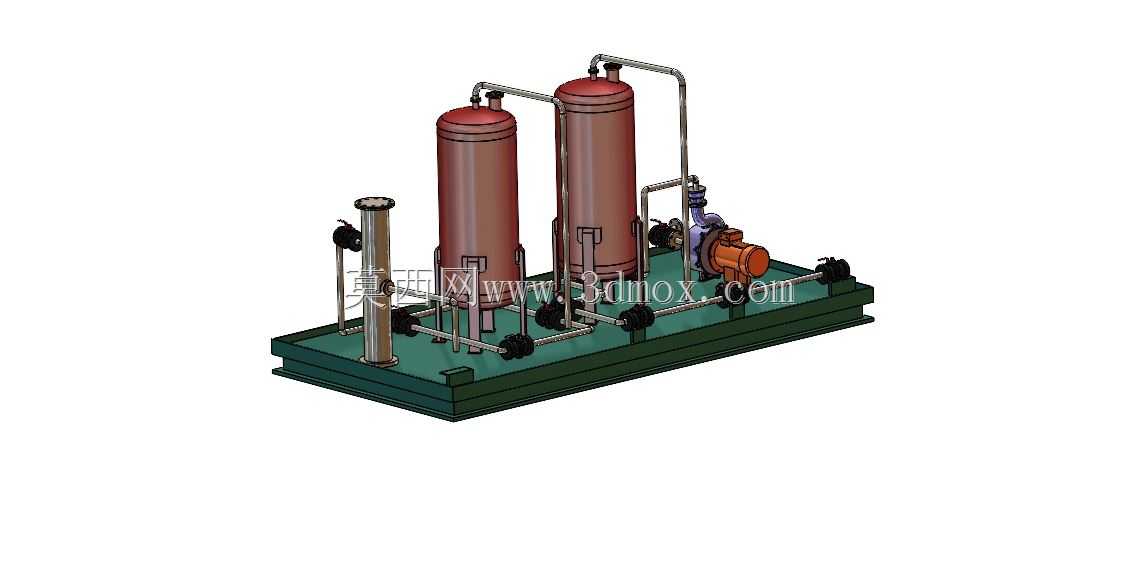

　　从结构设计思路看，该机组并非单纯把标准件堆叠在一起，而是围绕操作面、检修面和管路受力进行布置。罐体中心线靠后放置，泵和阀组集中在前侧，操作人员站在机组前方即可观察主要阀门和泵组；侧面大法兰朝向可视区域，打开时不会被泵体和主管路阻挡。底座采用平板加边框的撬装形式，设备支脚、泵座和罐体支撑均落在同一基础面上，底部轮廓决定了运输和吊装边界。设计时需要在底座四周预留叉车或吊点位置，同时控制泵进出口管路的悬臂长度，避免阀门重量和水锤载荷直接作用在泵壳法兰上。

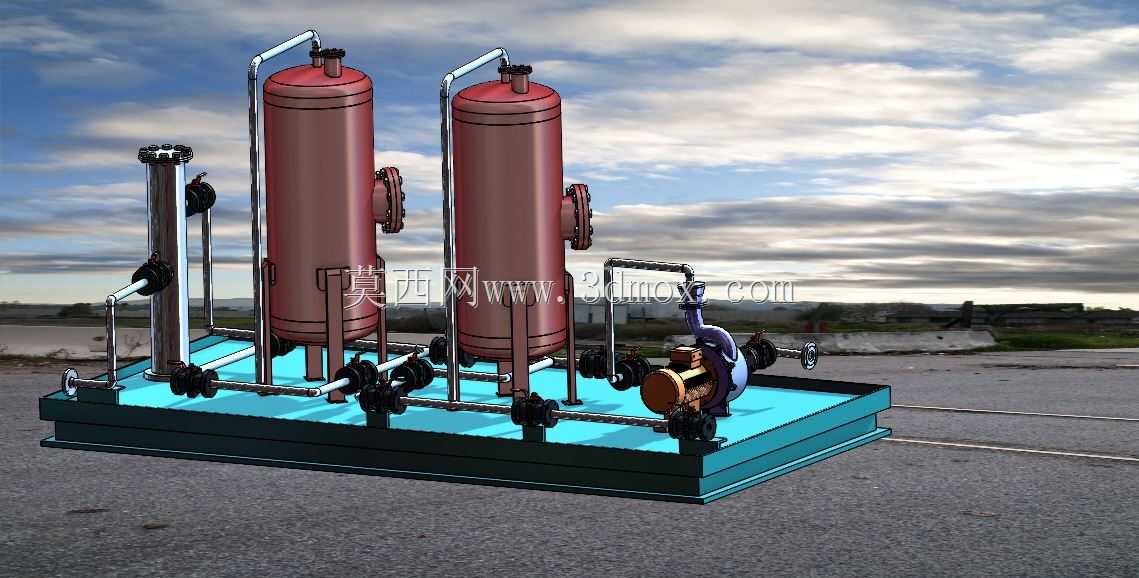

　　外形边界方面，最高位置为罐体顶部阀门及跨越管路，最大宽度由底座和侧向管道决定，前侧突出物主要是电机、泵头以及手动阀手轮。安装时不能只按罐体直径预留空间，还应把顶部管路的检修高度、侧面法兰端盖抽出距离、电机后端散热空间以及阀门手轮旋转半径纳入布置图。若放置在厂房内，罐体上方需留出滤芯或滤料装填的垂直空间；若用于户外撬装站点，则应在底座周围设置排水区域，并核对排污管口与地基沟槽的相对位置。

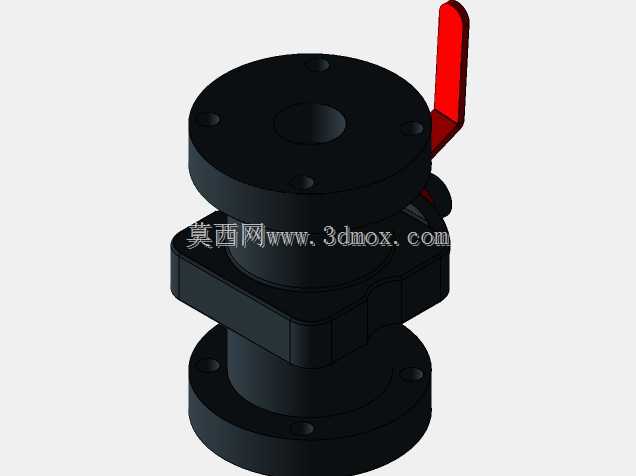

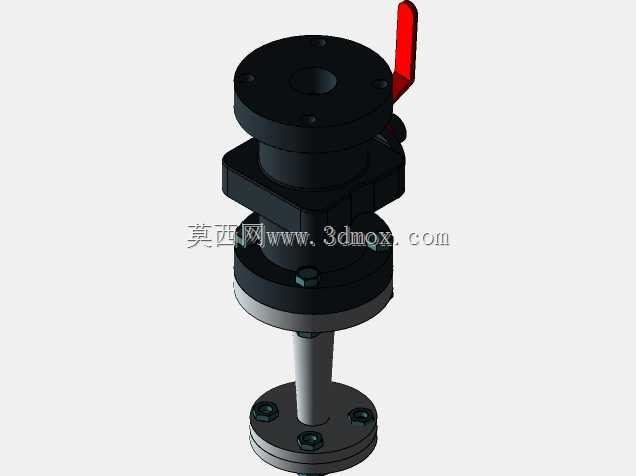

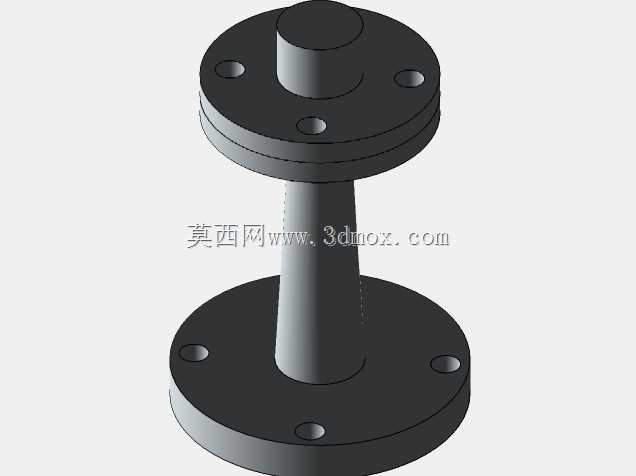

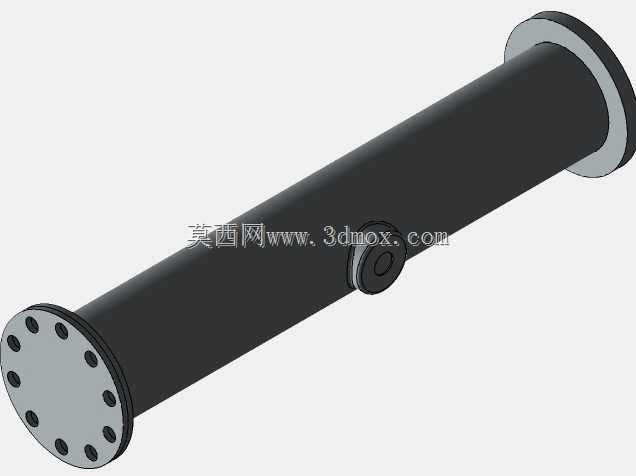

　　管路连接以法兰和螺纹阀件组合为主，这种方式兼顾了承压可靠性与装配便利性。罐体上的接管方位、泵进出口高度、阀门中心线和支架位置在三维环境中可以直接进行干涉检查，尤其适合在详细设计前验证操作通道。跨越罐体顶部的弯管需要设置可靠支撑，长期运行时管路内充满水，弯头处会受到流致振动和热胀冷缩影响；若现场工况温度变化明显，还应在长管段上增加支架或补偿余量。泵进出口附近的阀门则应尽量靠近设备接口，以缩短停机后需要泄放的管段长度。

　　在功能实现上，水流经罐体内部过滤后，由泵提供输送压力，管路上的阀门可完成切换、截流、排污或旁通操作。对于循环冷却水场景，该机组可旁接在主循环系统中，连续取出部分水量进行过滤，降低悬浮物对换热设备和喷嘴的堵塞风险；对于工艺给水场景，可作为前置处理单元，为后续精滤、软化或膜处理设备提供较稳定的进水条件。模型把压力容器、动设备、管阀和底座放在同一装配层级，能够帮助结构设计者快速理解设备组成，也便于在选型阶段核对泵组维护空间、罐体开启方向和现场接管高度。

　　建模处理上，各部件保留了工程设备中常见的装配特征：封头与筒身的过渡、法兰端盖的螺栓阵列、泵体与电机的同轴关系、阀门手轮位置以及底座承托面都有明确表达。进行深化设计时，可在此基础上补充内部滤料支撑、布水器、排污锥斗、压力表接口和安全附件，也可以根据流量参数重新校核泵入口流速、罐体直径和接管公称尺寸。对三维从业者而言，该结构的价值在于提供了一个完整水处理撬装单元的空间布置参考，使罐体容积、泵组尺寸、管路走向和现场安装边界能够在同一模型中协同确认。
