高效HEPA空气过滤箱体结构设计

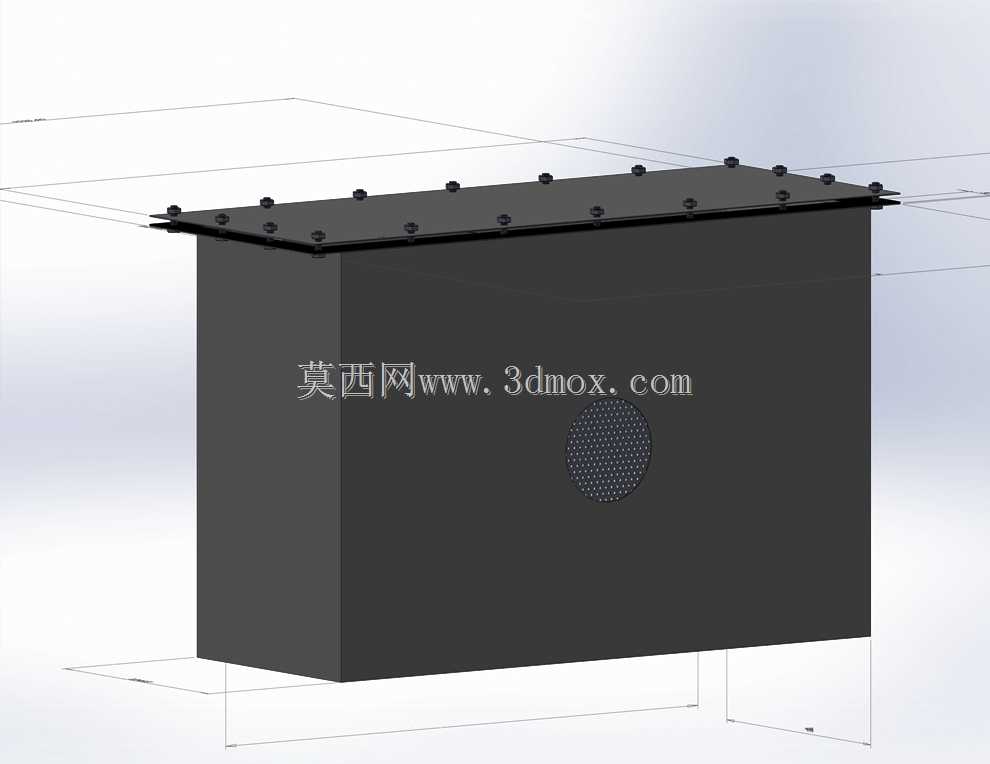

　　在洁净车间、实验室通风系统以及工业废气预处理环节中，末端空气过滤单元的箱体结构往往决定了整套通风系统的密封可靠性与后期维护效率。这套HEPA过滤箱体的三维结构，正是围绕大风量管道接入、滤材快速更换以及现场安装边界约束展开设计的，整体采用矩形卧式箱体布局，正面预留整块通风格栅区域，用于承载折叠式高效滤纸，含尘气流从格栅面进入箱体内部，穿过滤芯后从箱体后侧或顶部预留的风道接口排出，将空气中的颗粒物、气溶胶以及细微粉尘截留在滤材迎风侧，为下游洁净空间提供符合洁净度要求的送风。

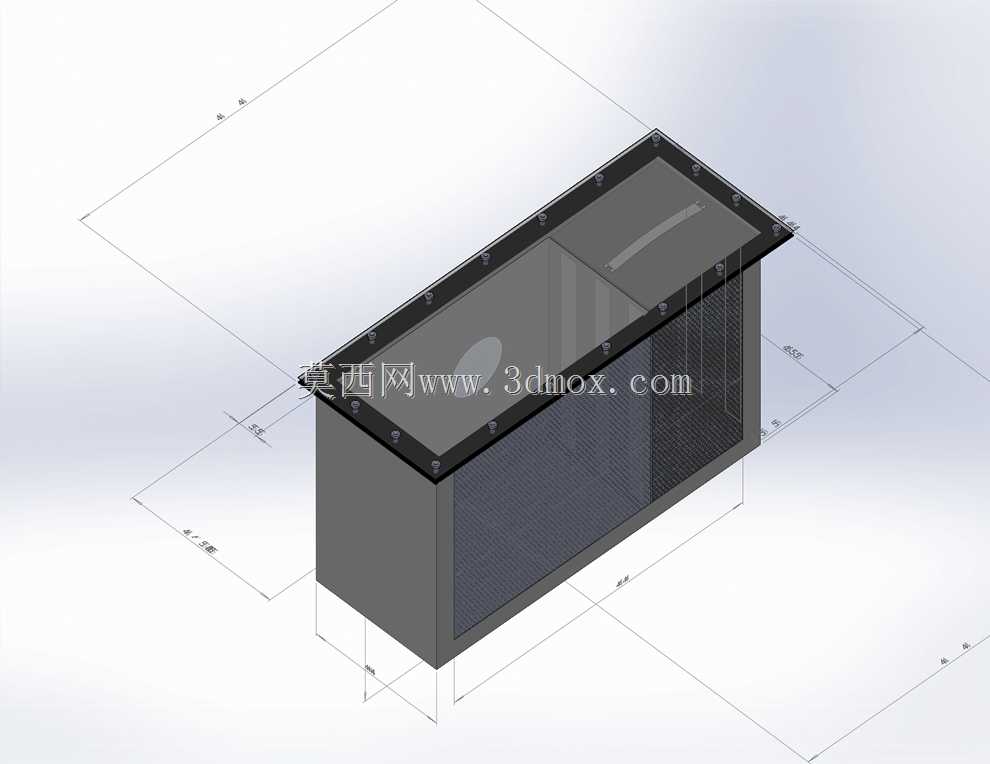

　　从结构设计思路来看，箱体主体采用薄钢板折弯拼焊的钣金工艺成型，侧壁与底板通过折弯边自定位后满焊密封，避免气流在箱体内出现旁通短路，这一点在高效过滤场景中尤为关键——哪怕箱体拼接处存在毫米级缝隙，未经过滤的含尘气流都会直接窜入出风侧，让滤芯的过滤效率大打折扣。箱体顶部设计了一圈向外延伸的安装法兰边，法兰边上均匀布置了多组螺栓紧固孔，这一结构有两方面实际作用：其一，当箱体嵌入墙体或通风管道隔断位置时，法兰边可以直接搭在墙体预设的安装型钢框架上，通过螺栓压紧密封胶条完成固定，不需要额外焊接支撑支架；其二，顶部法兰同时作为箱体检修盖的压紧基准，打开法兰上的紧固件即可掀开顶盖，直接从上方取出内部饱和的HEPA滤芯，更换过程不需要拆解整个箱体与风道的连接，大幅缩短现场维护停机时间。

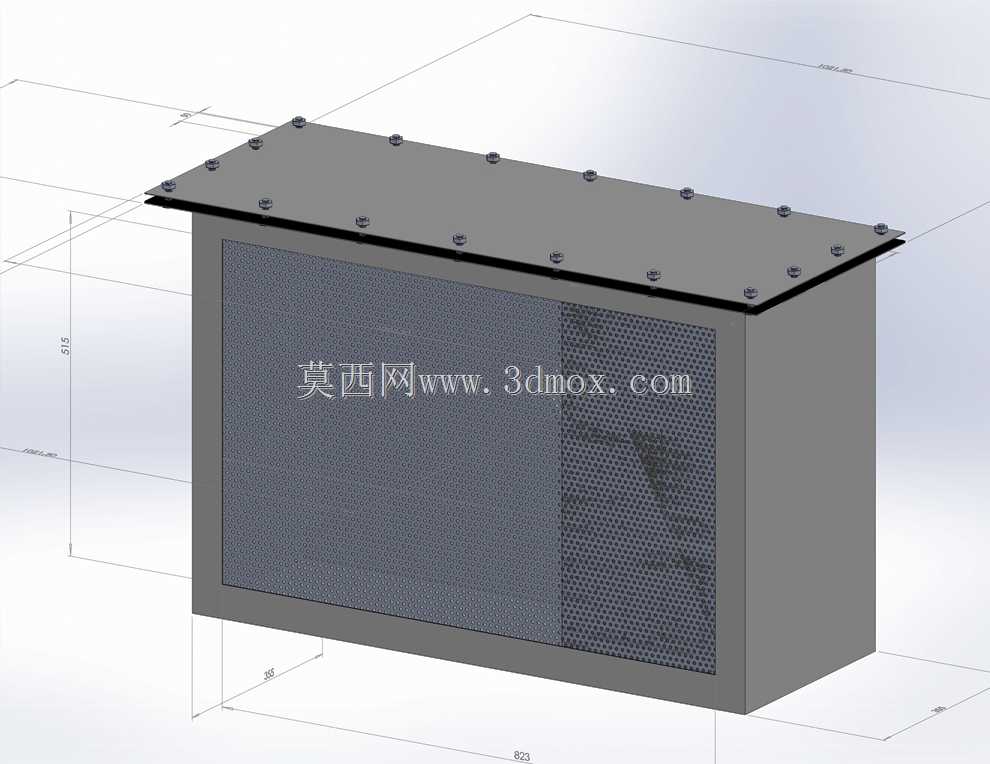

　　正面的通风格栅采用冲孔网板结构，网板背后预留了滤芯安装槽位，槽位四周粘贴闭孔密封海绵，当滤芯推入槽位后，顶盖下压时会将滤芯端面紧紧压在海绵密封面上，彻底杜绝滤芯与箱体框架之间的渗漏间隙。格栅的冲孔排布经过开孔率核算，在保证网板整体结构强度、可以阻挡大尺寸异物撞击滤材的前提下，尽可能降低迎风面的气流阻力，避免格栅本身带来额外的风压损耗。箱体的长宽高尺寸适配常规标准尺寸的有隔板HEPA滤芯，外部轮廓在设计时就预留了周边安装操作空间：箱体两侧距离墙体或相邻设备至少留出单手操作螺栓的空间，顶部法兰上方预留出取出滤芯的垂直起吊高度，不需要在现场对箱体进行二次切割改型。

　　在实际工程选型中，这类过滤箱体通常串联在通风空调系统的送风段或回风段，前端一般会先配置初效、中效过滤器，先拦截空气中大粒径的粉尘，延长末端HEPA滤芯的使用寿命。箱体的钣金壁厚根据箱体整体尺寸选型，大规格箱体侧壁会额外增加加强筋折弯，避免风机运行产生的负压让箱体壁面出现凹陷变形，同时抑制薄钢板在气流脉动下产生的共振异响。三维建模过程中，设计人员同步完成了法兰螺栓孔位的阵列排布、滤芯安装槽的间隙校核以及密封胶条的压缩量验证，所有配合尺寸都预留了钣金加工的折弯公差与焊接变形余量，加工完成后不需要现场大量配焊修磨，就可以直接完成滤芯装配与风道对接。箱体外部预留的吊耳或者安装孔位，也适配车间内常见的吊装与壁挂安装方式，不管是新建洁净产线的预装，还是旧通风系统的过滤段改造，都可以直接匹配对应管道尺寸完成接驳，在保证过滤密封性能的同时，兼顾了加工工艺性与现场维护的便捷性。
