立式阴离子交换水处理罐体结构

　　该结构对应水处理系统中用于阴离子交换处理的立式承压罐体，常见于纯水制备、锅炉补给水、工业循环水深度处理以及化工工艺水净化场景。设备内部通常装填阴离子交换树脂，水流经布水装置进入树脂床层后，水中的硫酸根、氯离子、硝酸根、碳酸氢根等阴离子被树脂吸附交换，从而降低水中含盐量并改善出水水质。罐体在系统中多与阳离子交换罐、活性炭过滤罐、精密过滤器及再生管路配套布置，承担连续或间歇式水质净化功能。

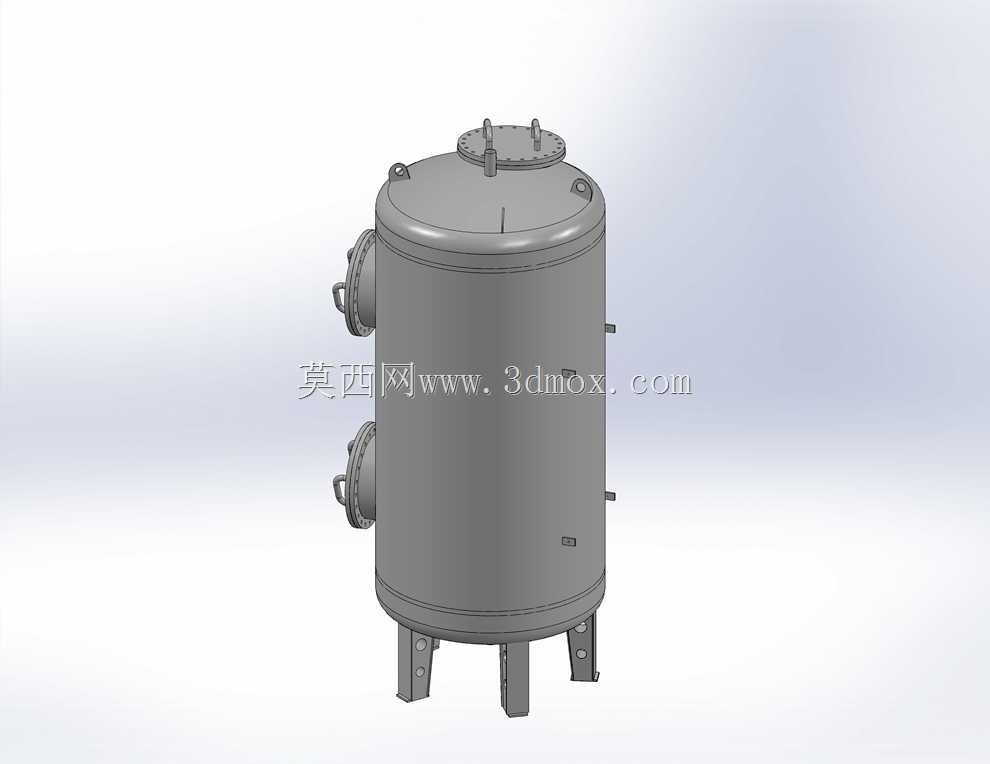

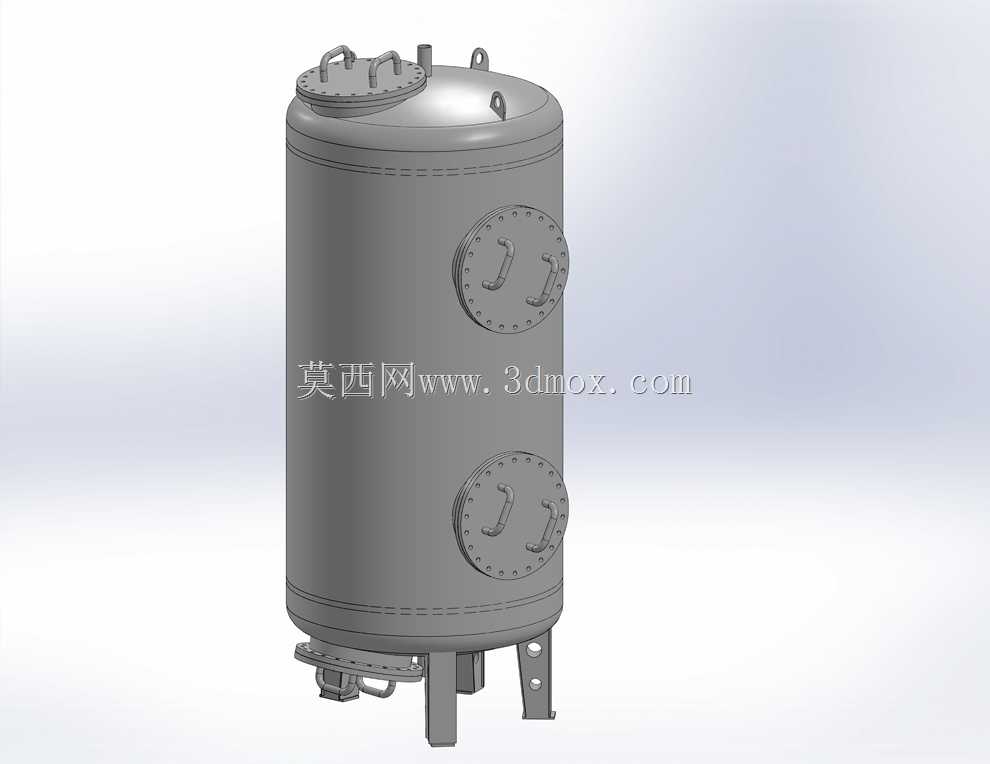

　　从外形看，主体采用直立圆筒加椭圆封头的形式，这种构型能够在较小占地条件下提供足够的树脂装填高度，使水流沿轴向通过床层，延长接触时间并提高交换效率。筒体上部设置带压紧结构的顶部人孔，便于树脂装填、内部检查和布水器维护；筒身侧面布置两处较大的侧向人孔，法兰盖通过多组螺栓紧固，盖上设有把手式启闭结构，可在检修时进入罐体内部，检查树脂状态、衬里完整性、支撑格栅及集水部件。下部封头区域保留管路接口和支撑连接位置，用于出水、反洗、再生液输送或排污等工艺连接。

　　建模时需要重点处理筒体与封头的连续过渡、人孔法兰与筒壁的相贯关系、螺栓孔圆周阵列以及支腿承载位置。罐体壁厚并非单纯按外观确定，实际设计中需结合工作压力、腐蚀裕量、焊接接头系数和材料许用应力进行校核；人孔颈部与筒体连接处属于局部应力集中区域，通常需要补强圈或加厚接管来保证强度。法兰盖的密封面、垫片压缩空间和螺栓分布圆也应保留合理尺寸，否则后续装配时会出现干涉或密封不可靠的问题。

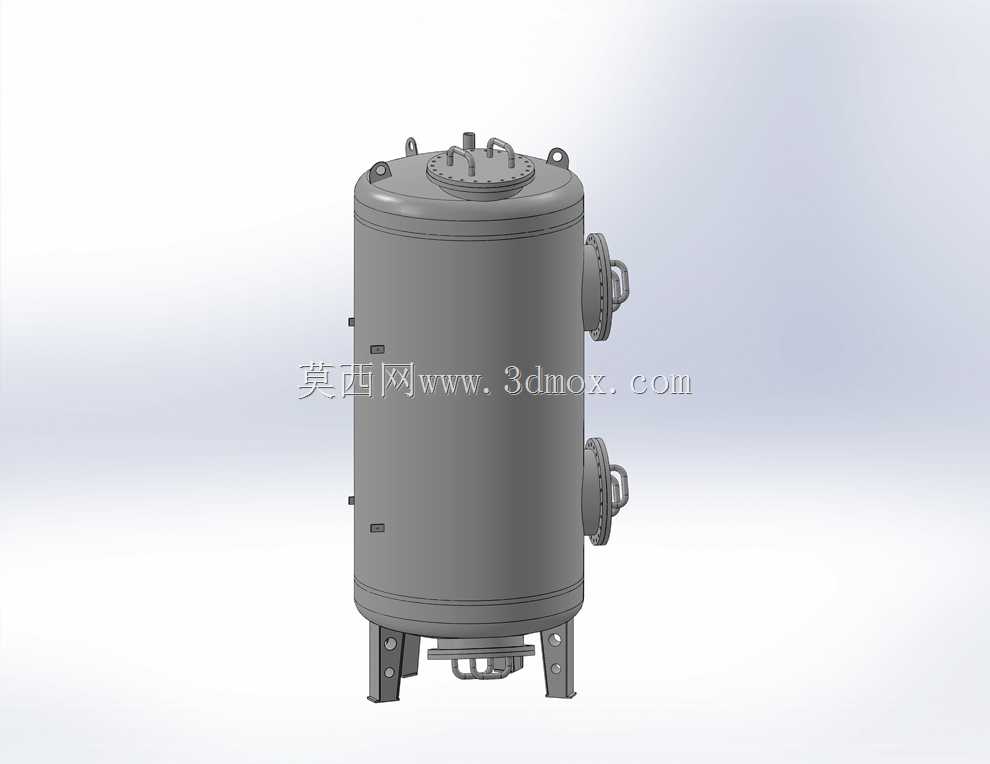

　　设备底部采用多条支腿将罐体抬离地面，支腿与下封头或底圈焊接连接，并在脚板上开设安装孔，便于通过地脚螺栓固定到混凝土基础或钢框架上。支腿高度需要兼顾底部管路操作空间、阀门安装空间和检修排水要求；若现场存在振动、风载或地震载荷，还应在腿间增加横撑或斜撑。罐体周围的管道布置应在三维环境中提前校核，尤其是侧面人孔开启方向不能被主管廊遮挡，顶部人孔上方也应预留吊装和检修空间。

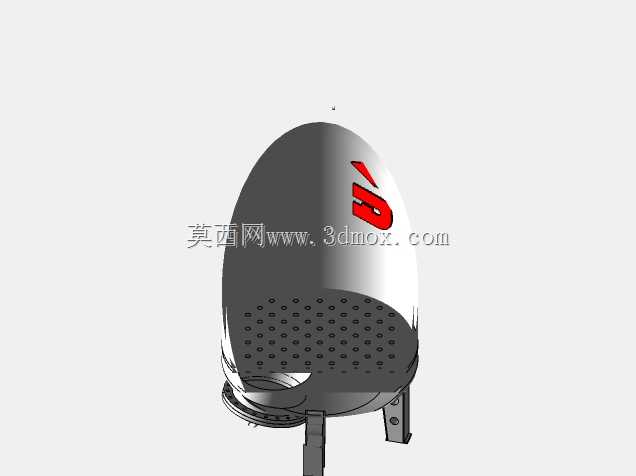

　　功能设计上，这类罐体不仅是容器，还承担树脂床层的承载与流道组织。内部通常需要设置上布水器、下集水器、树脂阻挡装置和再生液分配装置；反洗时水流方向改变，床层膨胀，因此筒体上部需留出足够的反洗膨胀空间，避免树脂随排水流失。再生过程中碱液或再生剂通过分配装置均匀进入床层，若布液不均，会造成局部树脂再生不充分，直接影响周期制水量和出水电阻率。

　　安装边界方面，立式罐体的中心线应与基础中心线对齐，支腿脚板下方可设置垫板或找平垫片，以保证罐体垂直度。设备周围应保留人孔盖开启、螺栓拆装、树脂装卸和人员通行的空间；顶部接口需与车间上部管道、阀门及吊装设施协调。对于成套水处理车间，该模型可直接用于设备布置、管线碰撞检查、检修通道评估和钢结构基础设计，也可作为同类过滤罐、离子交换罐及活性炭罐系列化设计的基础参考。
