长筒式精密流体过滤滤芯结构

　　该长筒式过滤元件主要面向流体管路中的杂质截留场景，常见于液压润滑回路、工业水处理管线、燃油输送系统以及精细化工物料输送环节，作为管路中串联安装的核心净化部件，承担拦截流体中固体颗粒、絮状杂质、磨损碎屑的作用，避免下游精密阀件、泵体、喷嘴因颗粒卡滞、磨损失效，保障整套流体系统的运行清洁度。

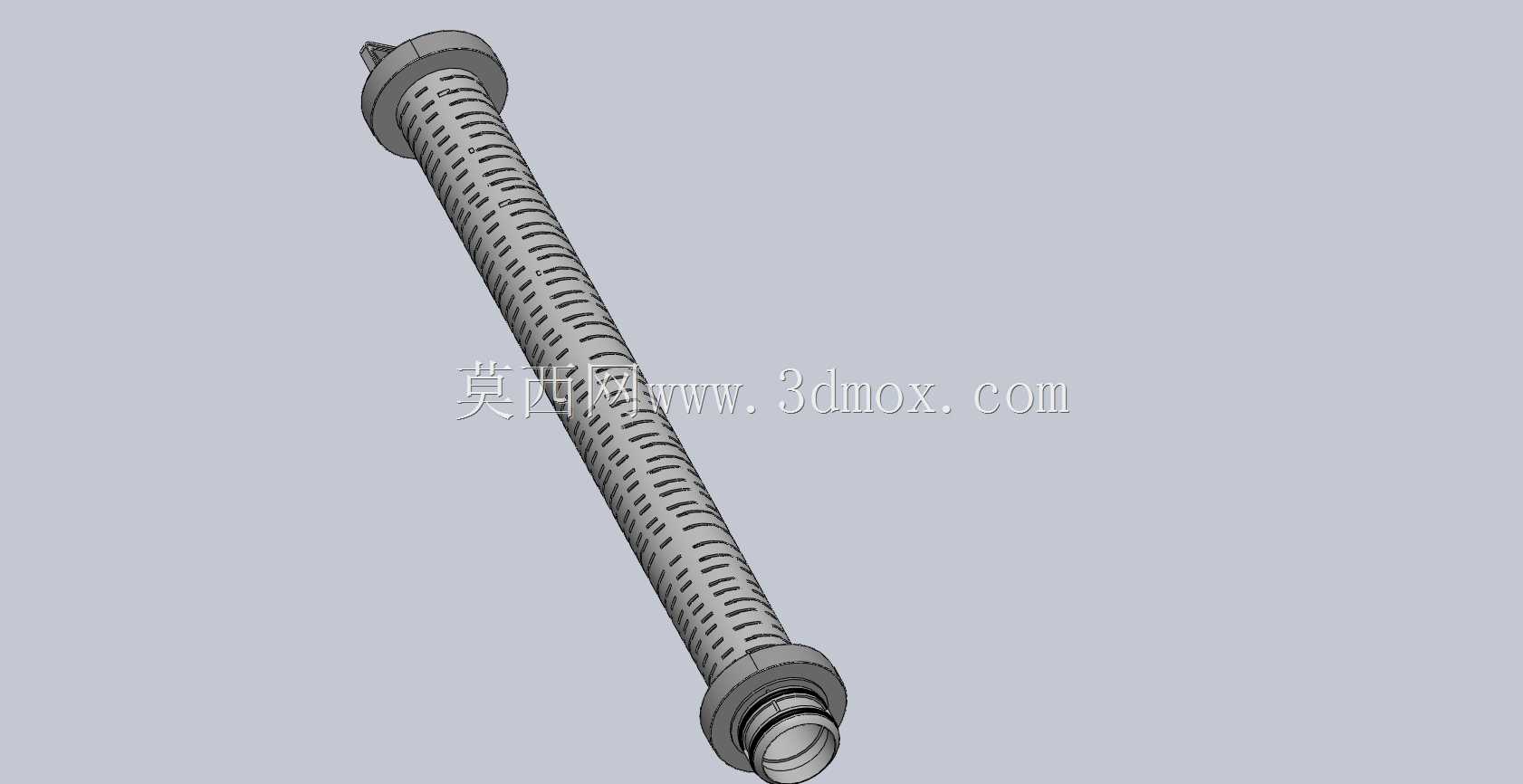

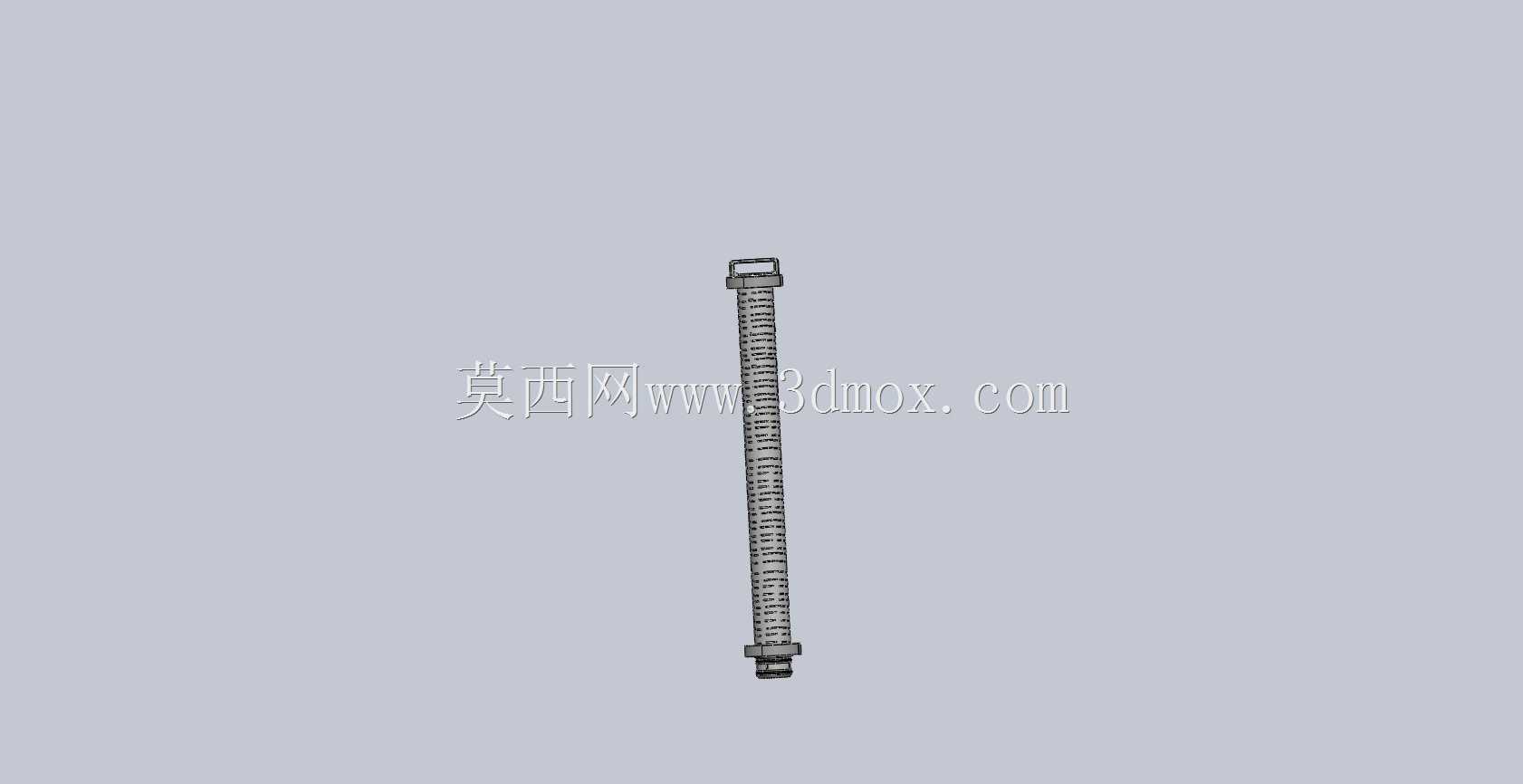

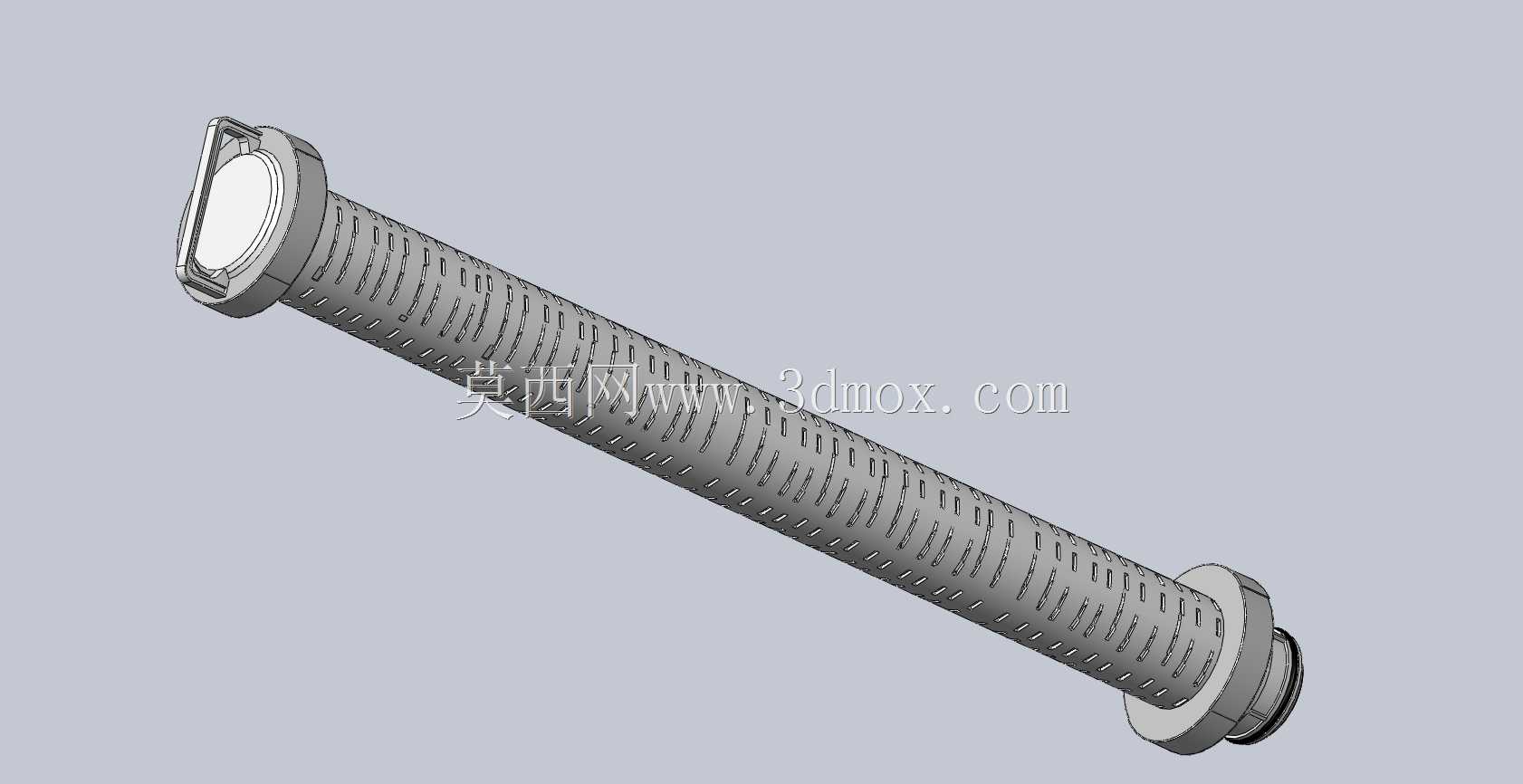

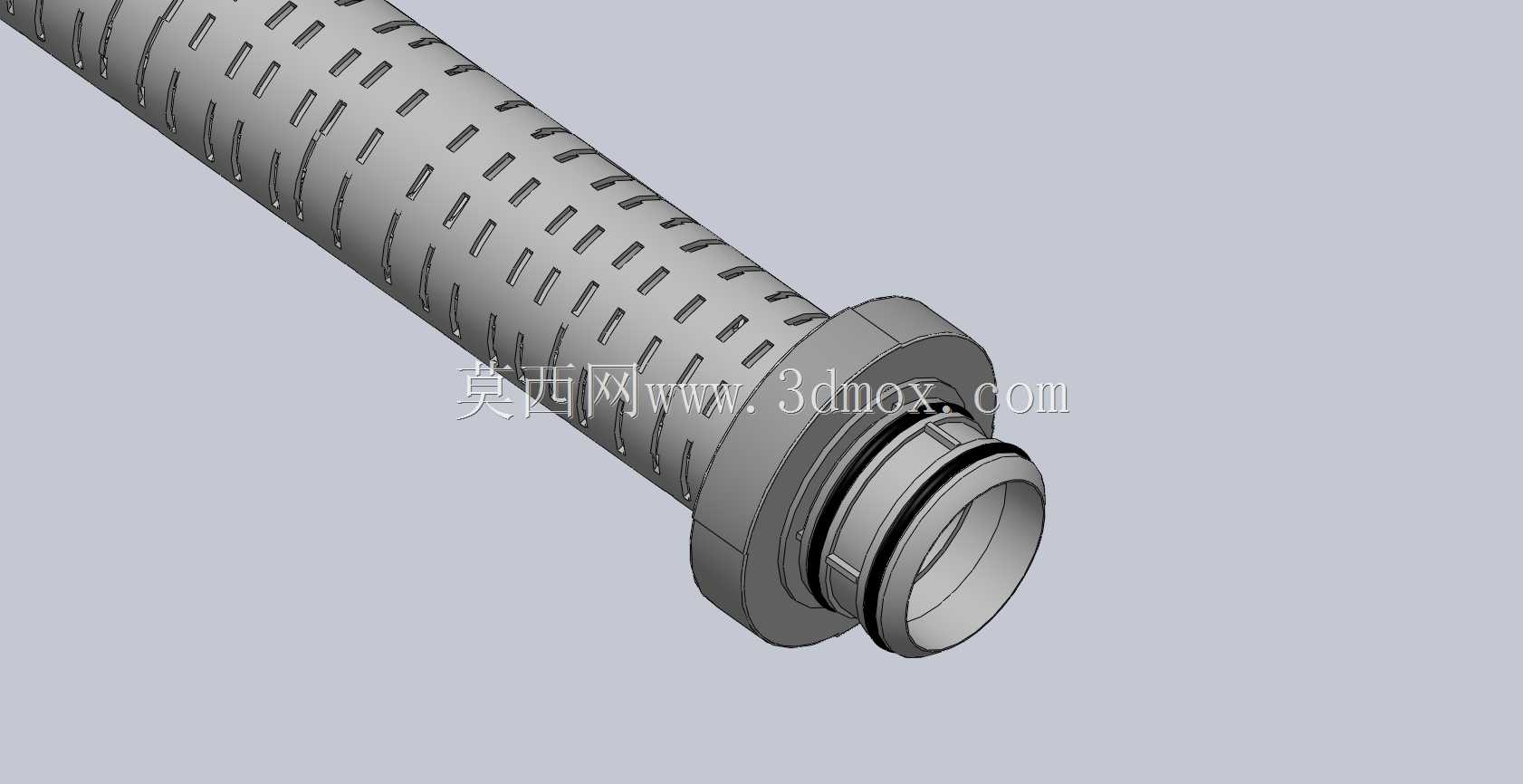

　　从实际安装边界来看，该滤芯整体为细长圆柱形态，轴向长度远大于径向直径，适配安装空间狭长、管路轴向预留尺寸充足、径向安装空间受限的设备舱位。两端分别设置不同结构的连接端：一端为带外翻边的快装对接端，端面上预留密封贴合平面，可与过滤腔体的端盖压紧面配合，通过平面密封垫或者O型圈实现端面静密封，外翻边结构同时承担轴向限位作用，装入滤腔后端盖锁紧即可将滤芯轴向完全固定，避免流体冲击下滤芯出现窜动；另一端为带外螺纹或者插接台阶的接入端，外周预留密封件安装槽位，可与滤腔内部的承插接口配合，实现滤芯内外侧流道的分隔，保证待过滤流体全部穿过滤材层，不会出现旁通短路的情况。

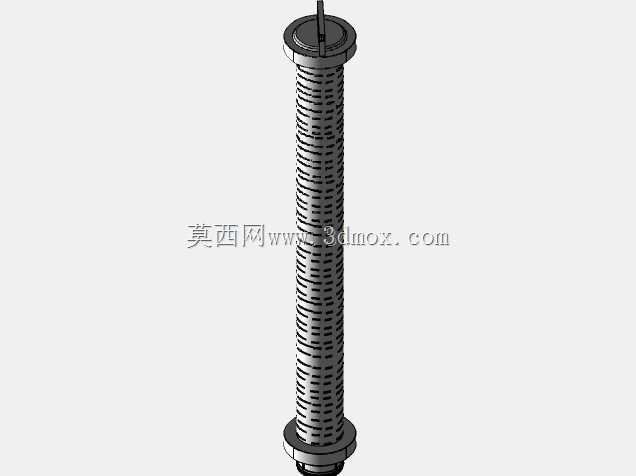

　　筒身主体为带密集通流槽孔的支撑骨架，骨架采用刚性结构设计，表面均匀排布长条形镂空槽，槽孔的开孔方向沿滤芯周向与轴向交错分布，开孔率经过匹配设计：一方面保证足够的通流面积，降低流体穿过滤材后的沿程阻力，减少泵组的输送功耗；另一方面刚性骨架可以为外层包覆的滤材提供均匀的径向支撑，当滤芯内外侧存在压差时，滤材所受的径向压力会全部传递到骨架上，避免滤材在负压或者正向高压冲击下出现吸瘪、破裂、褶皱变形的问题。骨架上的槽孔边缘做了钝化处理，不存在尖锐毛刺，不会割破包覆在外侧的滤材，也不会在装配过程中划伤安装人员的密封件。

　　设计过程中首先需要匹配系统的额定流量：长筒结构的有效过滤面积远大于同直径的短滤芯，在相同流量下流体穿过滤材的面速度更低，纳污容量更大，滤芯的更换周期可以显著延长，适合长时间连续运行的工业系统。两端接口的尺寸需要和对应过滤腔体的安装位完全适配：端盖侧的外翻边外径要小于滤腔的内部装入孔径，保证滤芯可以顺利从端盖开口处送入腔体内；承插端的配合公差按照间隙配合设计，既可以方便装配时的对位插入，又不会因为间隙过大导致流道旁通。骨架的壁厚需要结合工作压差校核：常规液压系统过滤工况下，滤芯两侧的压差通常会随着杂质堆积逐渐升高，骨架需要承受0.3~1MPa的压差不发生塑性变形，因此骨架的环向刚度通过密布的镂空肋条保证，相邻槽孔之间的留存筋条沿轴向连续分布，共同承担径向压力，不会出现局部失稳。

　　流道逻辑上，流体从滤芯外侧或者内侧进入后，必须穿过滤材层再从另一侧流出，杂质被截留在滤材的迎流侧，长筒形态带来的大过滤面积可以让杂质均匀分布在整个滤材表面，不会出现局部区域快速堵塞的情况。日常维护时，拆开滤腔端盖即可直接抽出整根滤芯，清理或者更换后重新装入即可，端侧的密封结构随滤芯同步对位，不需要额外调整复杂的连接结构，适配快开式过滤器的维护需求。建模过程中两端的密封槽位、外翻边的倒角、骨架槽孔的阵列规律都做了完整还原，结构细节可以直接用于滤腔匹配设计、安装干涉校验以及过滤系统的选型参考。
