立式筒式滤芯过滤设备结构设计

　　该套过滤装置以立式承压滤筒作为主体承载结构，配套可抽换式长滤芯、顶部快开压盖、密封环组、底部定位接头以及三脚支撑机架，整体面向中小流量流体净化工况，可用于循环水过滤、工艺管路杂质拦截、冷却水旁滤、小型水处理单元前置保护等场景。设备在布置上采用竖直安装方式，滤筒内腔沿轴向形成稳定流道，流体进入筒内后穿过滤芯壁面，固体颗粒被截留在滤芯外侧或滤材层内，洁净流体经滤芯中心通道汇集后输出，这种由外向内的过滤路径有利于杂质在滤芯表面形成疏松滤饼，降低局部堵塞速度，也便于停机后抽出滤芯进行冲洗或更换。

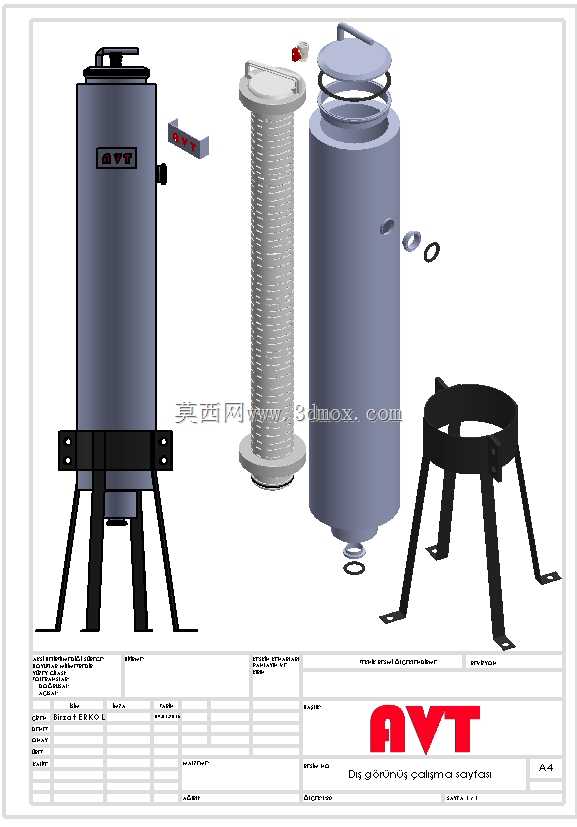

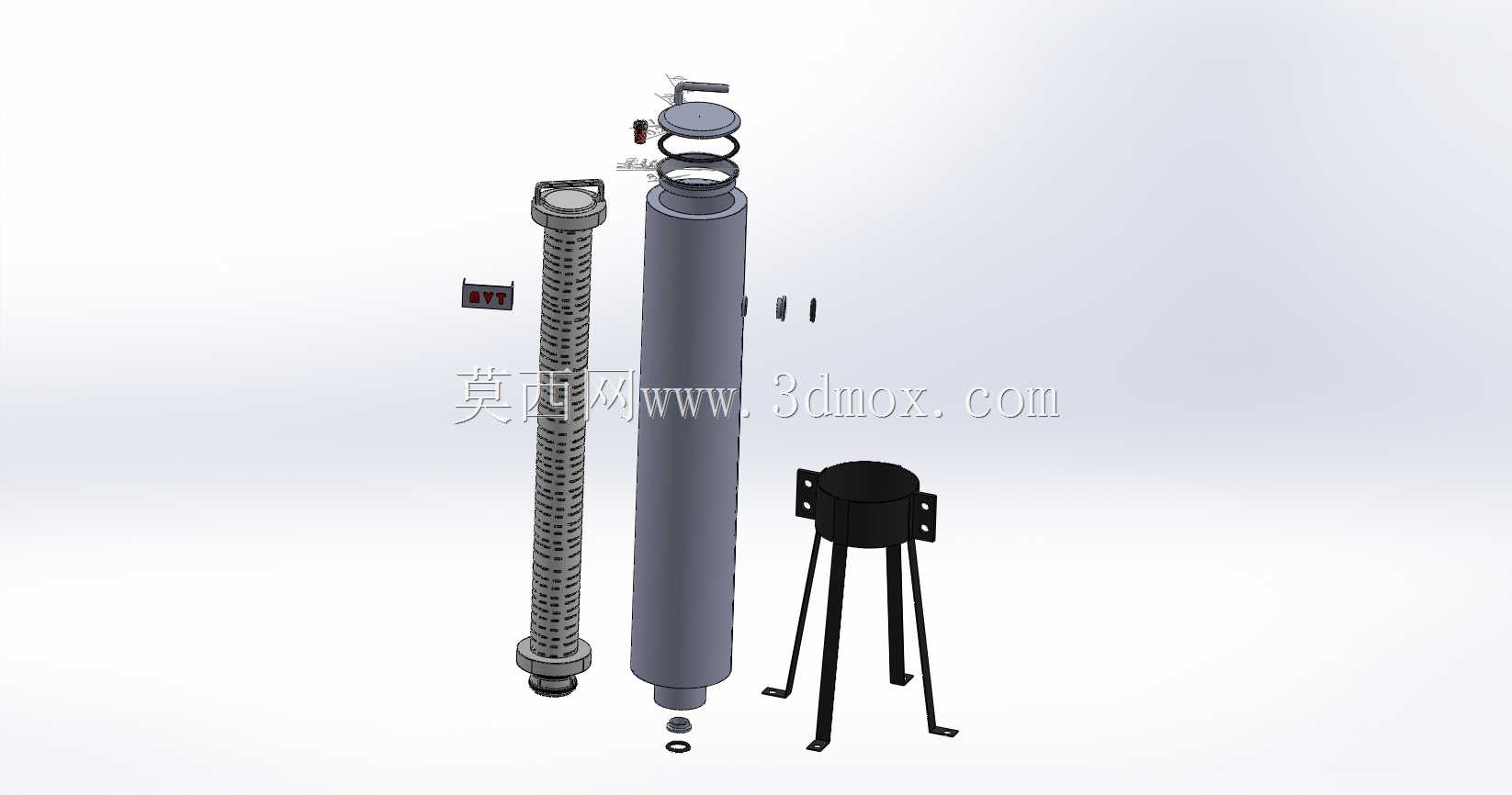

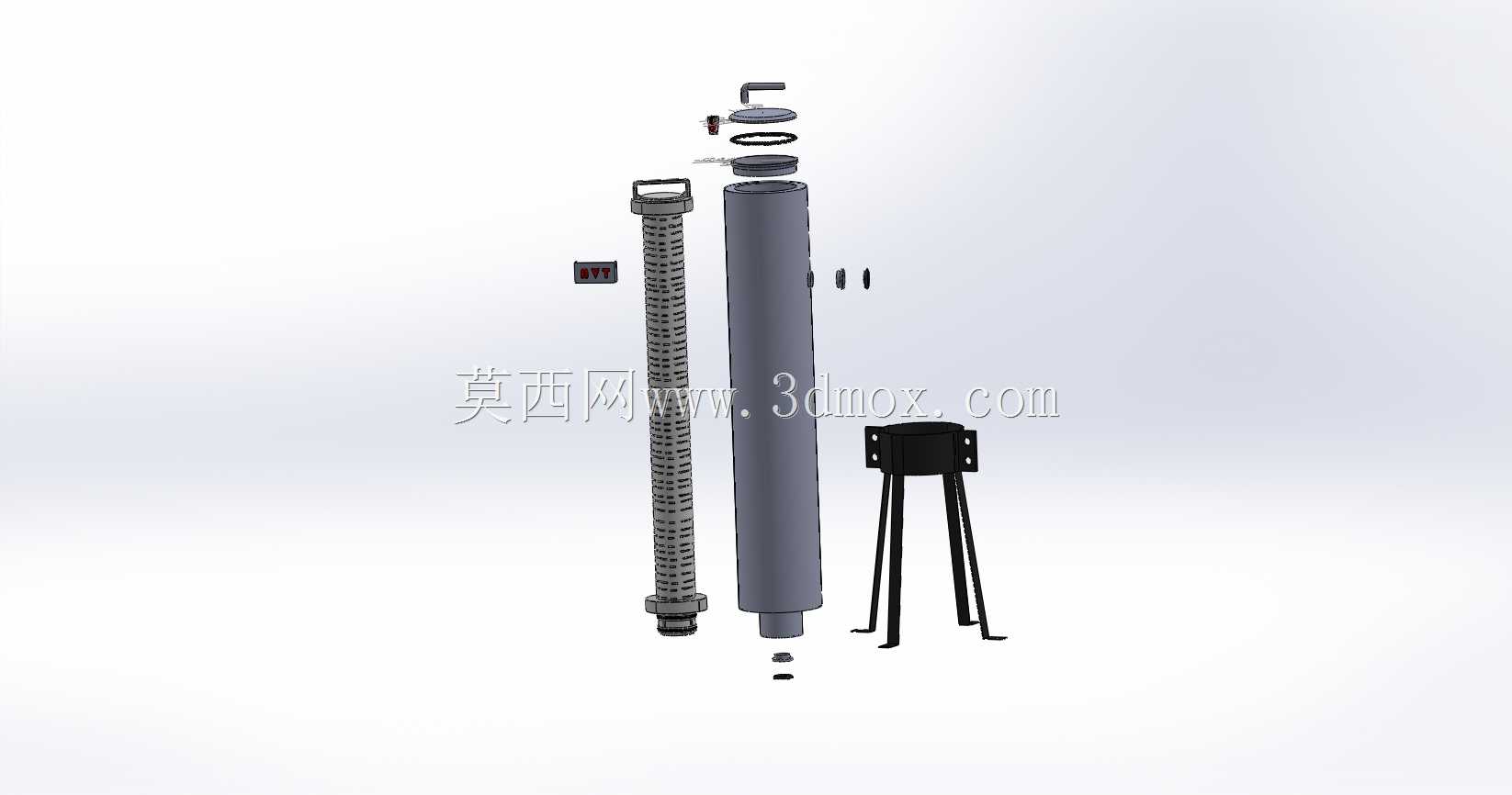

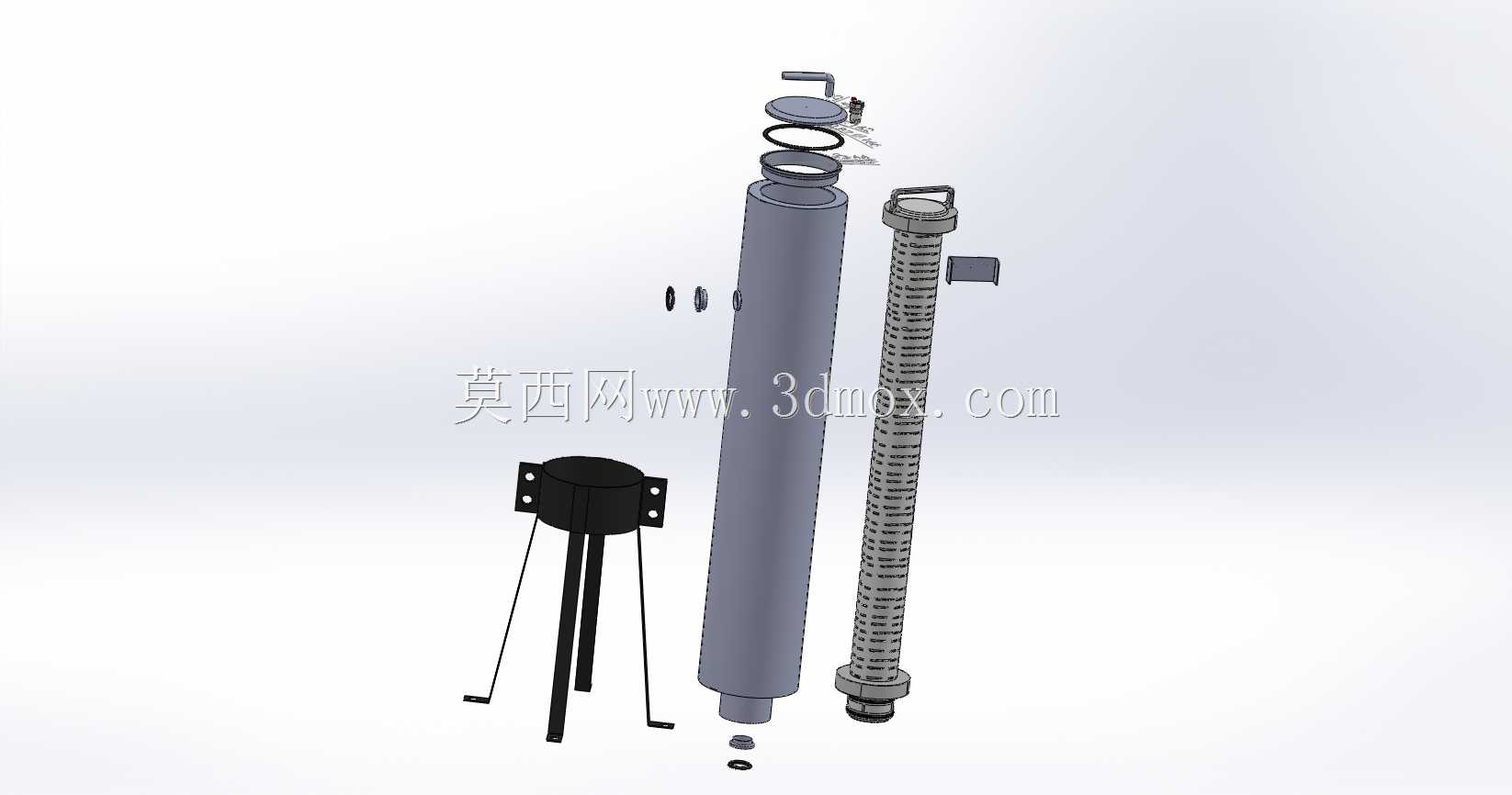

　　从结构拆分关系看，长筒形壳体承担压力边界和安装基准，顶部设置可开启端盖，端盖与筒口之间布置环形密封件，通过压紧结构实现轴向密封；端盖附近保留操作手柄和锁紧部件，检修时不需要整体拆卸管路，即可完成滤芯抽出、密封圈检查和内部清理。滤芯为细长多孔组件，外部分布连续过滤孔或绕丝间隙，上下端分别与端盖侧定位结构和底部承插接头配合，保证工作状态下滤芯不发生横向偏移，同时避免流体短路。底部小尺寸接头和密封件用于定位、排液或承接滤芯下端，三脚支架则把筒体抬离安装面，使底部接口留有操作空间，支架脚板开设安装孔，可通过膨胀螺栓或地脚螺栓固定在设备平台、撬装底座或车间地面上。

　　设计这类过滤设备时，首先要明确过滤精度、额定流量、工作压力、介质温度和杂质容载量之间的匹配关系。滤芯有效过滤面积不能只按筒体外形估算，需要结合孔径、开孔率、滤材厚度和允许压差校核；细长滤芯虽然节省平面占地，但长径比较大，应关注轴向受压稳定性以及更换时的弯曲风险。壳体壁厚和端部密封结构需按承压容器思路进行强度与刚度校核，筒口法兰或快开压盖位置是频繁检修的密封重点，密封面应避免尖角、划伤和焊接飞溅残留。支架高度不宜盲目增加，既要满足底部接管、排液阀和维护空间，又要控制整机重心，减少振动工况下的摆动。

　　在安装边界方面，整机竖直投影主要由筒体直径和三脚支架展开尺寸决定，高度方向需在滤芯抽出长度之外预留检修空间，因此顶部净空不能只按设备闭合高度计算。侧面管路接口应与支架腿错开，进出口管道建议设置支撑，避免管道重量直接作用于滤筒接口。设备周围应保留滤芯抽拉、端盖旋转、密封件更换和排污操作的人员通道；若布置在撬装系统内，还需考虑滤芯垂直取出路径，不能被上方阀组、桥架或框架横梁遮挡。底脚固定面应保持水平，三脚支撑与安装面之间可根据减振需求增加垫片，但不能因垫片过厚影响支架稳定性。

　　三维建模过程中，可按壳体总成、滤芯总成、端盖密封总成、支架总成和零散紧固件分层建立结构关系。筒身、端盖、密封圈和滤芯之间应体现真实装配间隙，特别是滤芯与底部承插口的同轴关系、压盖闭合后的轴向压缩量以及密封环受挤压后的变形空间。支架腿与筒体抱箍或焊接座的连接位置需要表达清楚，脚板孔位应与现场基础孔距对应。对于选型设计人员，该结构的价值在于把过滤承压、滤芯更换、密封检修和落地支撑集中在一套紧凑立式单元中；对于建模人员，则应重点还原细长滤芯、筒体内腔、快开顶部和三脚支架之间的装配逻辑，使模型既能用于外观方案展示，也能服务于管路布置、维护空间校核和非标过滤单元细化设计。
