多层通孔印刷电路板背面布线结构

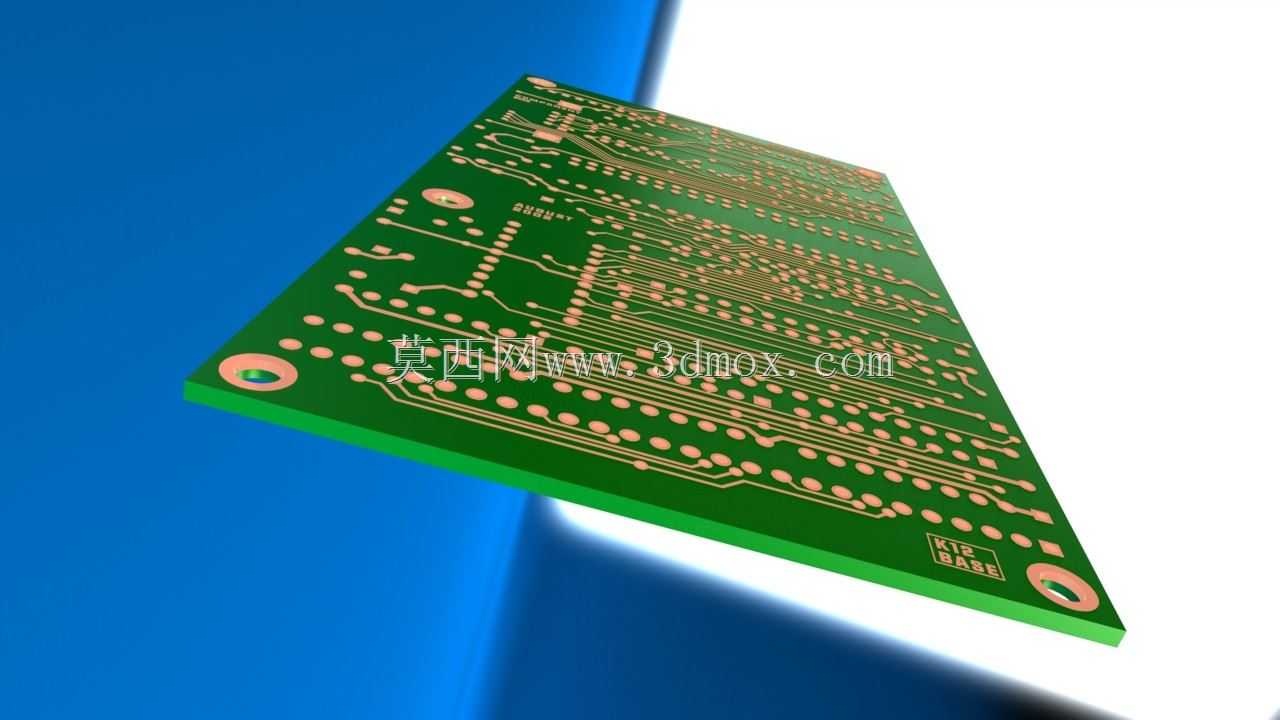

　　这块印制线路板呈现的是焊接面视角，绿色阻焊层覆盖整板，裸露的铜质走线、金属化通孔和焊盘按功能分区排布，适合在通讯终端、控制接口板、实验转接板以及小型电子设备内部作为信号互连载体使用。实际设备中，电路板并不只是承载元器件的平面基板，它还要承担电源分配、信号传输、接地回流、器件定位和机械支撑等任务，因此布线形态、孔位间距、边缘固定孔以及局部禁布区域都会直接影响后续装配、调试和维护。

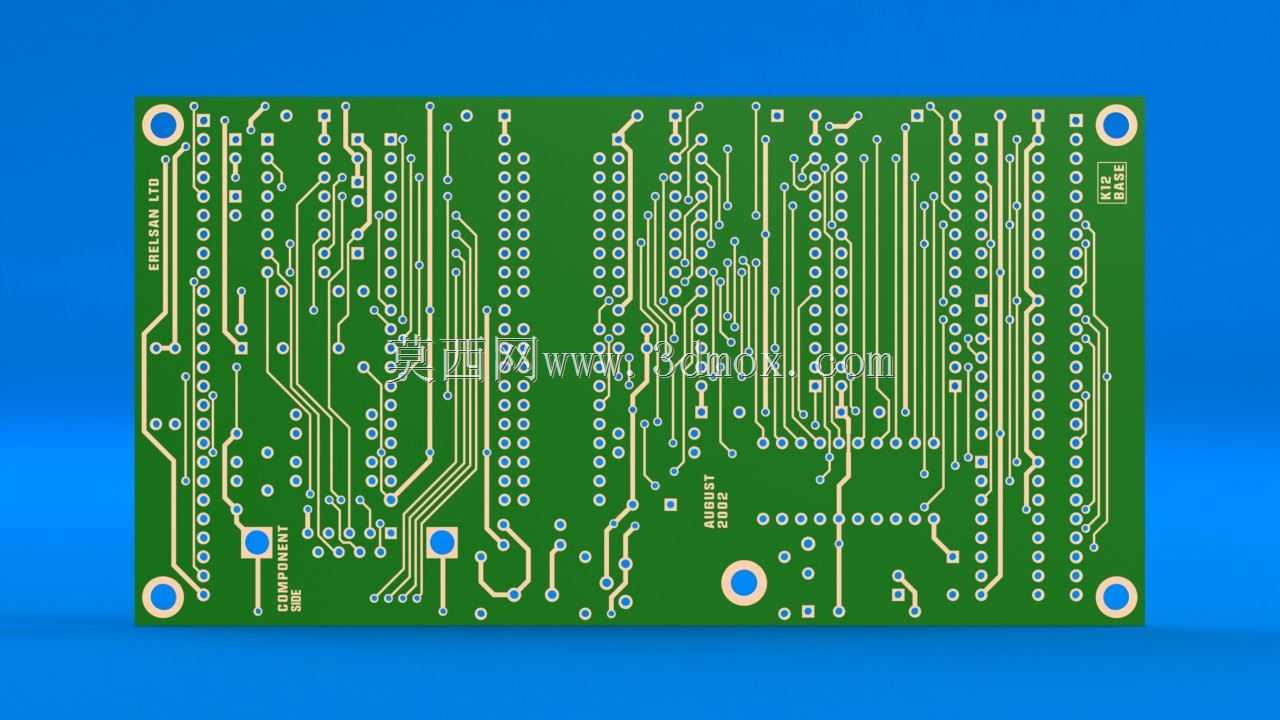

　　从板面布局看，四周设置了较大的圆形安装孔，孔环与板边保留一定距离，可用于螺钉、铜柱或壳体支柱固定。设计这类孔位时，需要同时考虑外壳内腔深度、紧固件头部尺寸、绝缘间隙以及装配工具的操作空间。若安装孔距离板边过近，波峰焊、分板或搬运过程中容易产生应力裂纹；若孔环过小，则在反复拆装后可能出现铜层起翘。板角采用圆角过渡，能够降低尖角处应力集中，也便于装入狭长型设备壳体。

　　板面上密集排列的小孔主要承担两类作用：一类是元件引脚插装孔，另一类是层间导通孔。插装孔围绕芯片、连接器、电阻电容等器件的封装位置展开，孔径与引脚直径、焊环宽度需要匹配，孔径过大容易造成焊点吃锡量不均，过小则会增加插件难度。金属化通孔把不同导电层连接起来，使信号可以在层间切换，也能为电源线和地线提供短回流路径。对于高速或干扰较强的信号，过孔数量、位置和回流地孔布置会影响阻抗连续性；而在普通控制板中，孔位更多服务于走线绕行、器件密度和制造良率。

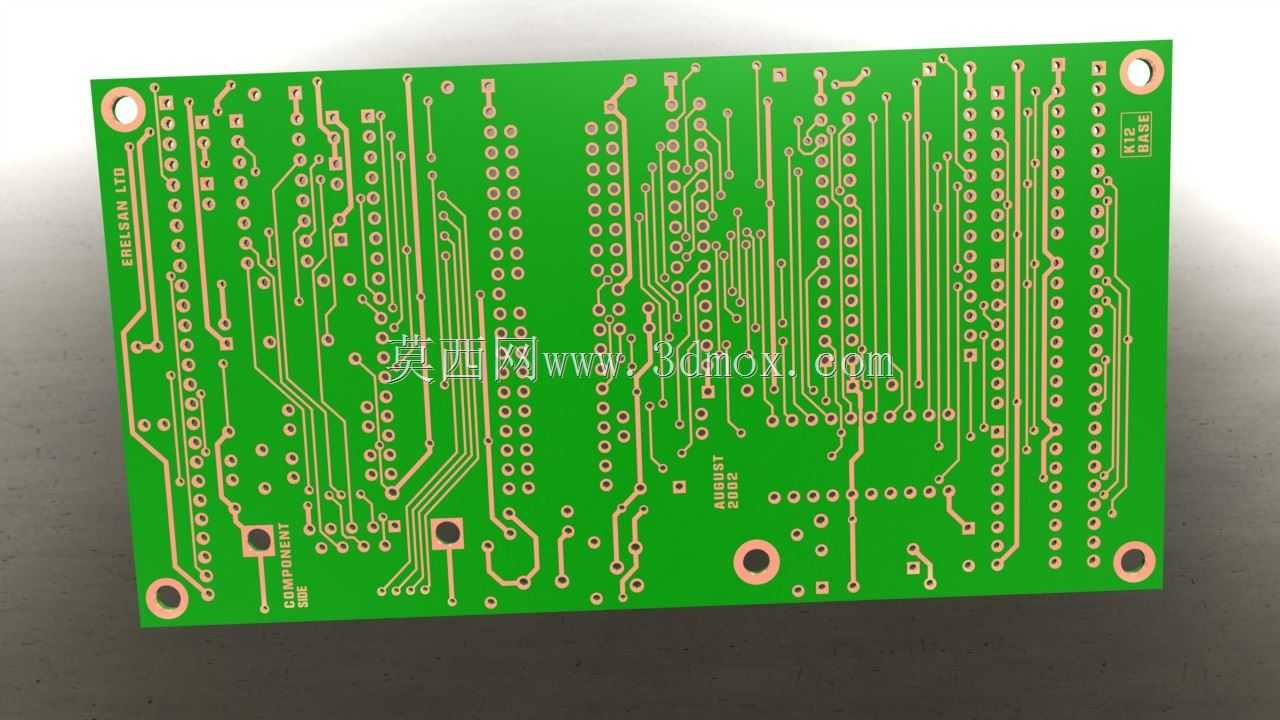

　　走线从板边接口区域向中部器件区延伸，部分线路呈长距离平行状态，部分线路在密集孔阵之间弯折通过。布线时通常先确定连接器、安装孔和大功率器件位置，再布置核心芯片及外围元件，最后完成电源、地线和普通信号线连接。图中可以看到多条线路绕过孔群和功能区，说明在布局阶段已经为元件本体、焊盘间距和测试点预留了空间。信号线避免无谓绕远，可以减少寄生参数；电源线则根据电流大小保留足够宽度，防止温升过高。地线通过孔阵和宽走线形成回流网络，有助于提高抗干扰能力。

　　板面左右两侧可见接口与元件分区的边界，长排孔位适合插接排针、连接器或模块化器件。此类结构在通讯工具类产品中较常见，既可用于主板与外设模块之间的信号转接，也可作为测试夹具、底座板或原型验证板使用。设计时需要核对连接器的插拔方向、引脚顺序、周边元件高度以及外壳开口位置。若连接器靠近板边，要保证插头装入后不与壳体筋位干涉；若连接器周围布置较高电容或电感，还要预留手指和工具操作空间。

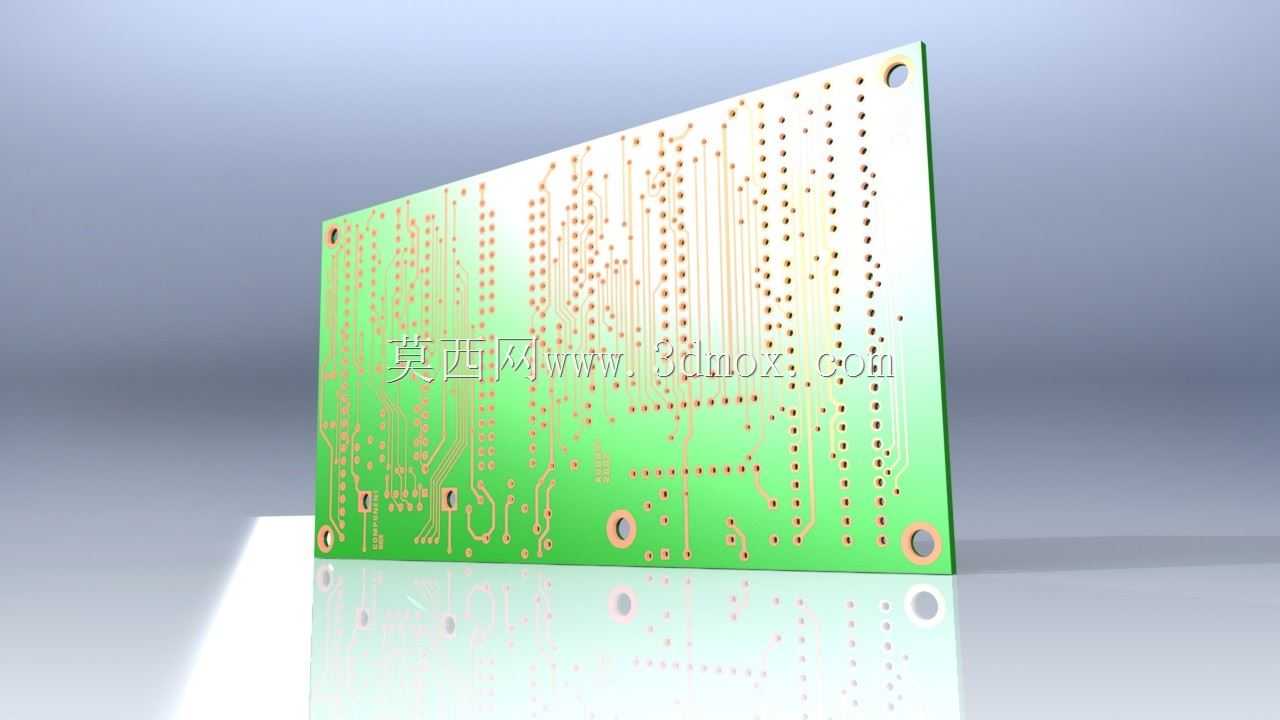

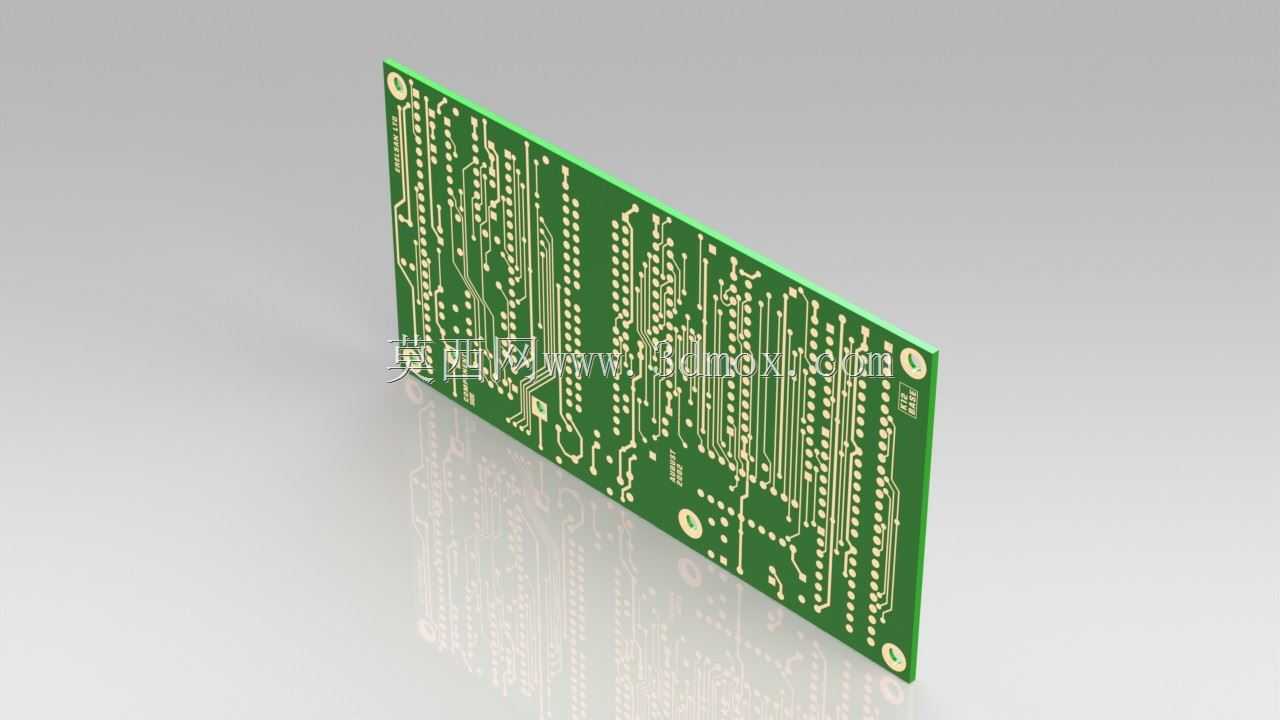

　　从外形尺寸与安装边界判断，该板属于矩形薄板结构，长宽比例适合平铺在设备底壳或屏蔽罩内。三维建模时，基板可按实际层压板厚度建立，阻焊层、丝印、铜箔、孔壁和焊盘分别用不同特征表达，便于装配检查。金属化孔不能简单视为普通圆孔，应体现孔壁导电层与正反面焊环的连接关系；安装孔则需要根据是否接地决定孔环大小和绝缘间隙。板边外侧应预留分板和装配公差，器件面与焊接面的最高元件高度都要纳入整机干涉检查。

　　在生产环节，这种板需要经过钻孔、沉铜、图形转移、蚀刻、阻焊、丝印、表面处理和测试等流程。焊盘环宽、线宽线距、孔铜厚度和阻焊桥尺寸都要满足工厂工艺能力。过密的孔阵会提高钻孔和电镀难度，过细的走线在蚀刻后可能出现线宽不足，而焊盘距离板边太近则会影响表面处理和焊接。把这些制造约束前置到三维结构设计中，可以在样机阶段减少返工。

　　维修和测试角度同样不能忽视。板上预留的测试点、均匀分布的固定孔和清晰的功能分区，有助于产线探针检测与售后排查。若板件装入封闭壳体，还要在发热元件附近考虑空气流通或导热路径，在靠近接口的位置考虑插拔应力。印刷电路板的结构价值，正体现在电气连接、机械安装、制造工艺和整机空间之间的平衡；建立完整三维模型后，设计人员能够更直观地核对走线区域、孔位边界、连接器姿态和壳体配合关系，从而让电子装联方案在样机加工前得到充分验证。
