通讯设备用锥形拉拔操作手柄

　　现场维护通讯柜、配线架或小型插接组件时，很多拔取动作不能直接用手指发力：插件排布密、边缘薄，强行抠拉容易使塑料卡扣崩裂，也会让相邻端口受到侧向撬动。这个锥形操作件就是为这类窄空间拔取、牵引和手动复位动作准备的传力部件，外形从握持端向连接端逐步收束，既保证手掌能稳定握住，又让前端能够伸入间距较小的设备区域。

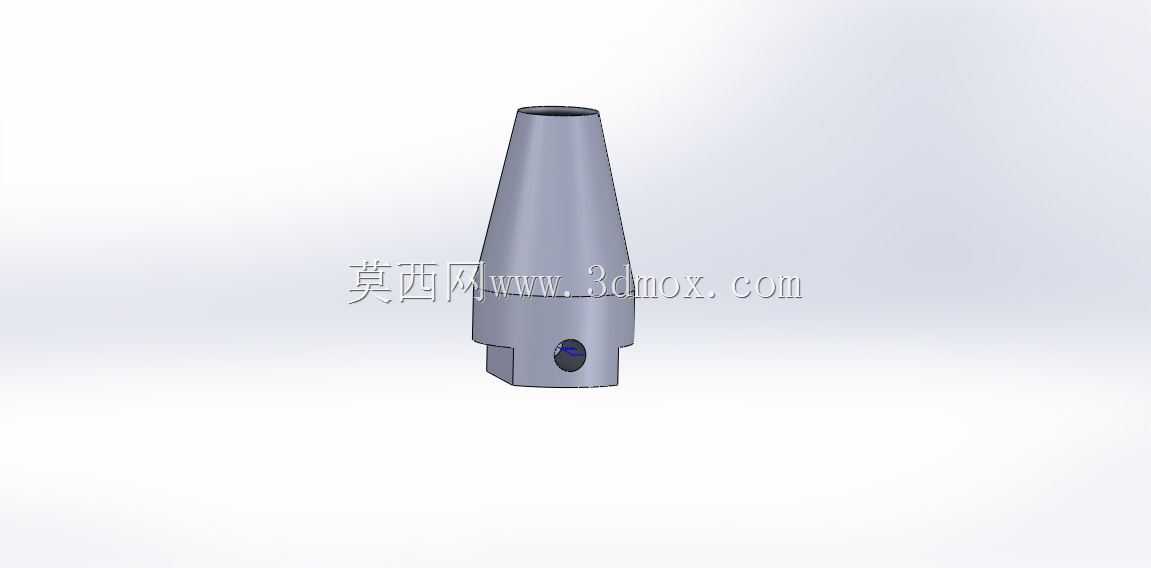

　　从受力路径看，操作者的握力先作用在较长的锥面上，再通过本体传递到前端连接位置。锥面不是单纯的装饰造型，它承担两个实际功能：其一，增大手部与零件之间的接触面积，斜向表面能贴合指腹，拉动时不易打滑；其二，锥形过渡让截面从粗到细连续变化，避免粗手柄突然缩成细杆而形成明显应力集中。前端保留近似多边形的配合段，可与配套接头、拉杆或工装座形成周向定位，减少纯圆柱配合在受拉时发生转动的可能。

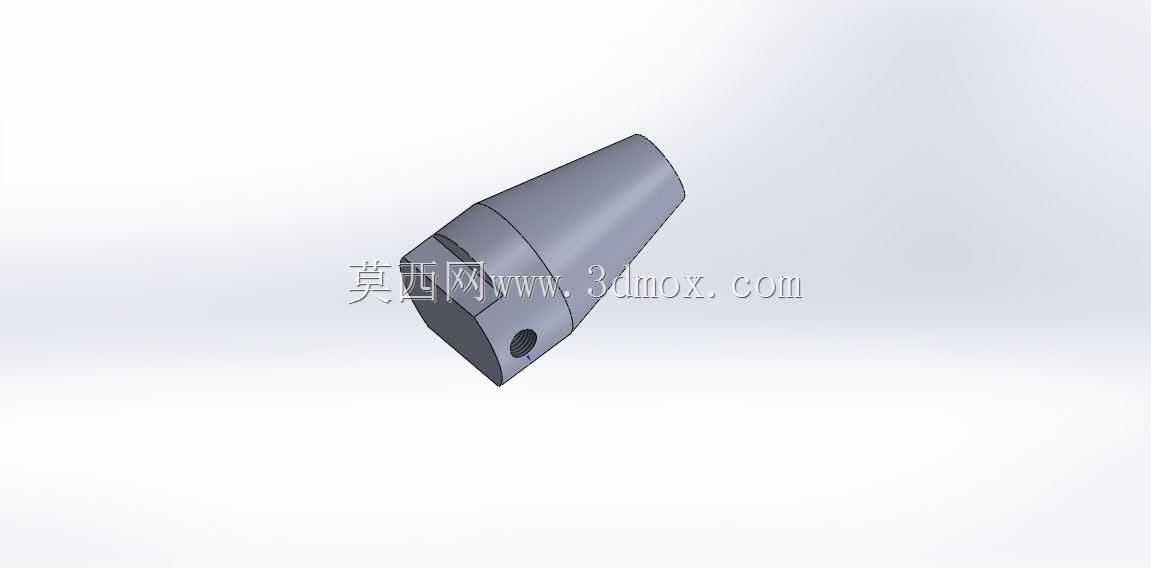

　　侧面横向孔是整个结构里很关键的安装边界。它适合穿入销钉、开口销或小轴，把手柄与被拉动的杆件锁住。装配时，先将前端配合段插入对应连接座，再使侧孔与杆件上的横孔对齐，穿入销件后即可承受轴向拉力。这种连接方式比单一面螺纹更适合频繁手动操作的场景：螺纹在反复偏载下容易松退，而横销能够直接传递拉拔力，拆卸维护也比较直观。设计时需要关注孔边到端面的距离，距离过短会削弱端部材料，距离过长则会增加整体长度并影响伸入空间。

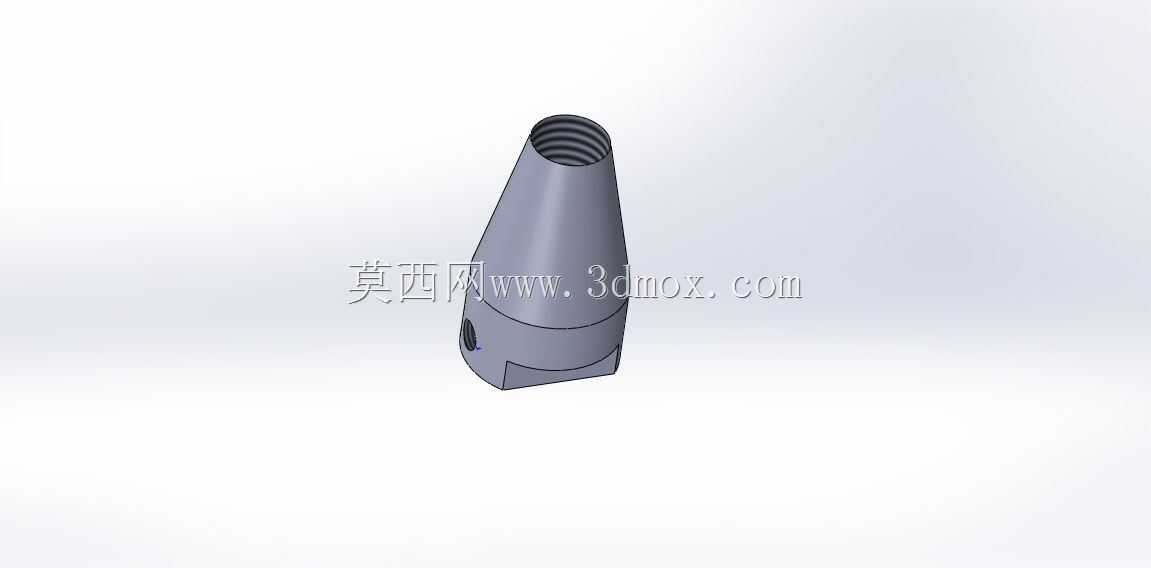

　　端部中心孔可用于定位、减重或容纳细杆。若作为定位孔使用，它能与导向轴配合，使手柄在拉动过程中保持沿轴线运动，避免操作者手腕偏摆造成卡滞；若作为连接孔使用，则可与拉杆端头形成套接，再由侧向销孔完成锁定。孔口周围应保留足够壁厚，因为拉拔载荷会通过孔壁和销孔周围区域传递，薄壁位置在长期使用后最容易出现椭圆化或微裂纹。

　　在通讯工具类应用中，这类零件常见于配线模块拔取器、测试探针架、小型夹具释放机构以及便携式维护工装。它不追求复杂外形，而强调手感到位、连接可靠、边界紧凑。握持段长度需要覆盖成人手掌的主要施力区，过短会使拉力集中在指尖，过长则会在密集柜内与线缆、端子发生干涉。锥度选择也应兼顾两类约束：锥面太平缓会导致零件粗大，前端难以进入狭窄位置；锥面收得过快又会让握持截面不足，拉动时产生明显压手感。

　　三维建模时，可先建立回转轴线，绘制握持段到连接段的连续母线，再旋转出主体。前端多边形配合段不应直接与锥面硬交，宜加入短圆柱过渡或小倒角，使铣削、注塑或车削后都有稳定的加工基准。侧向横孔与中心孔相交时，要检查相交区域的最小壁厚，并在孔端增加倒角，便于销件快速穿入。若采用金属材料，销孔可作为主要承载部位；若采用工程塑料，则应适当放大孔边距，并避免在孔周围设置尖锐缺口。

　　安装校核不能只看零件本身，还要把它放到工装总成里判断运动包络。手柄向后拉动时，锥面最大外径处需要与设备面板、线槽和相邻插件保留间隙；前端连接座则应限制手柄的插入深度，使横孔刚好对齐销位。对于需要反复拔取的机构，还可在配合段预留轻微防转平面，让拉力始终沿设计轴线传递。这样处理后，手柄既能承担直观的手动操作，又不会因为外形随意而造成装配干涉或连接失效。
