通讯设备用螺纹连接拔杆传动杆件

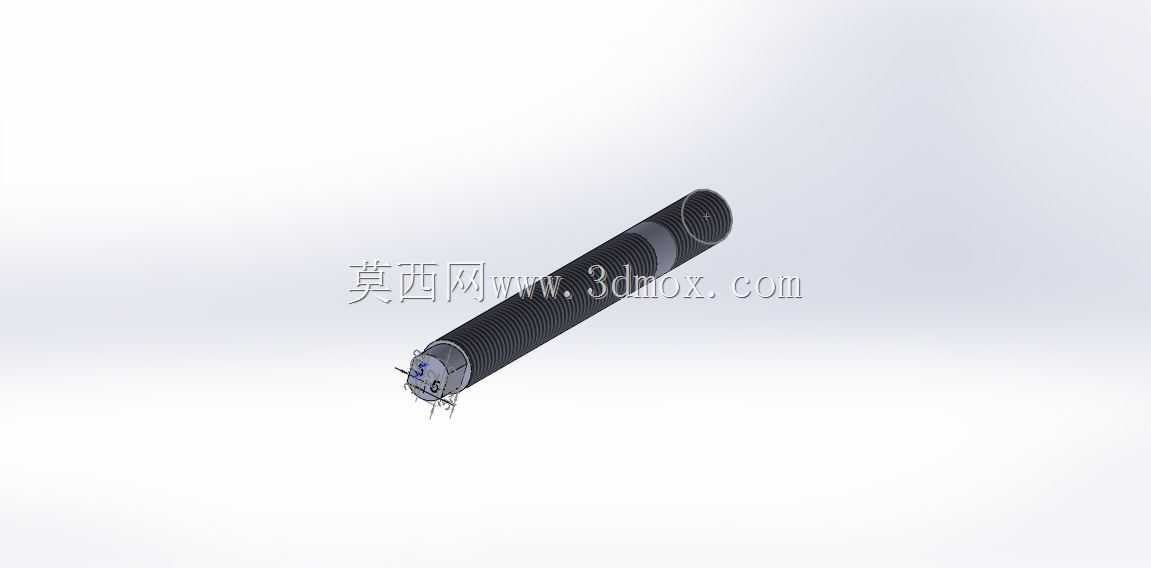

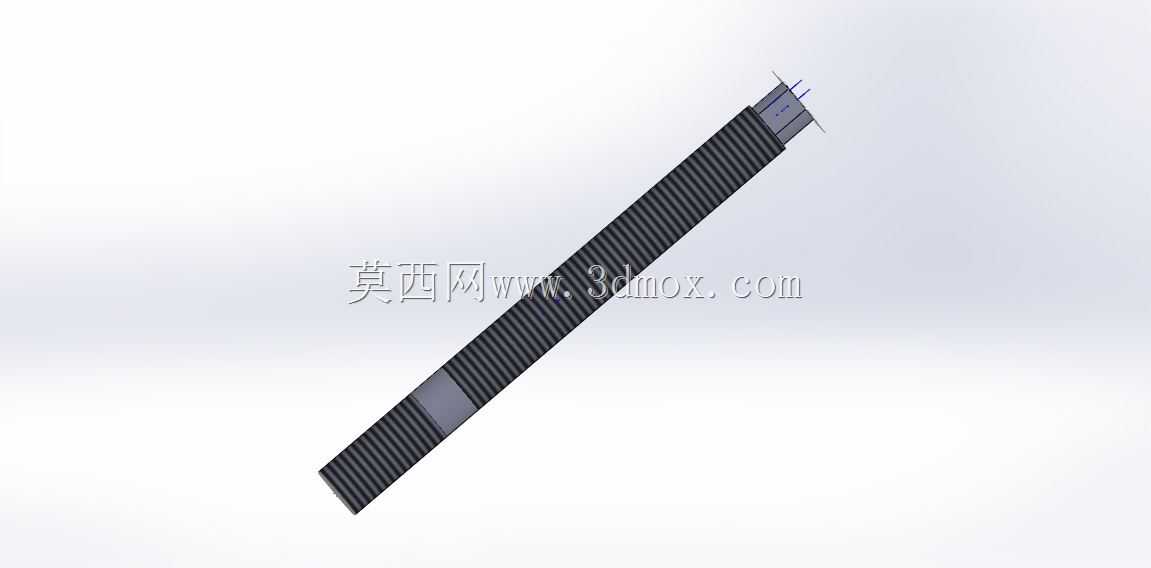

　　该细长杆件主要面向通讯终端、小型手持设备及便携检测仪器内部的插拔、锁紧与行程传递场景，在设备装配中承担把外部按压力或抽拉力传递到内部卡位结构的作用。杆件整体呈细长圆柱形态，主体外圆加工连续外螺纹，既可以在装配时通过螺纹旋入调节轴向有效长度，也能够与配套螺母、塑胶支架或钣金孔位形成稳定的螺纹配合，补偿零件堆叠带来的累计公差。杆体一端设置直径略大于螺纹外径的光滑端头，端头端面保留装配定位平面，用于顶住拨块、卡扣或弹簧座；另一端保留较小的连接结构，可插入联动件孔内，通过卡簧、销钉或点胶方式固定，避免传动过程中出现松脱。

　　从实际装机边界看，这类杆件通常布置在设备壳体侧壁与内部功能模组之间的狭窄通道内，周围需要预留螺纹旋转空间和直线往复行程。建模时先以杆身轴线为基准建立中心草图，确定总长、有效螺纹长度、光杆过渡段和端头厚度；外螺纹部分按照标准牙型进行螺旋切除，牙底与牙顶之间保留均匀壁厚，保证反复受力后不易滑牙。靠近端头的位置设置轴肩，轴肩端面与螺纹收尾处做平滑过渡，减少应力集中；如果杆件需要穿过塑胶支架，轴肩还可作为轴向限位面，控制插入深度。杆身末端的连接位直径小于螺纹小径，便于从支架孔中快速穿装，末端可根据装配方式设计扁位、环槽或小孔，满足销接、卡簧固定或卡扣挂接需求。

　　在通讯类产品中，拔杆常与复位弹簧、卡扣斜面和按键压块配合使用。用户操作外部按键或拉拔部件时，力沿杆身轴线传递，端头推动卡扣脱离卡槽，实现模块解锁、连接器松开或天线组件抽出；松开外力后，弹簧推动杆件回位，卡扣重新进入锁定位置。由于杆件行程通常较短，设计中需要重点核对端头与被推件之间的初始间隙：间隙过大会造成操作空程，手感松散；间隙过小则可能因壳体变形、温度变化或零件公差导致卡扣无法完全锁合。杆身螺纹段并不一定全程参与旋合，很多结构只在其中一段使用调节螺母，通过改变螺母位置来设定弹簧预压量，因此模型中应明确螺纹起止位置，并在光杆段保留足够的滑移表面。

　　细长轴类零件在三维装配里容易被忽略刚性问题。杆体长径比较大时，侧向偏载会造成弯曲，进而使螺纹卡滞或端头偏移，因此结构上应尽量让载荷沿轴线作用，并在中段或靠近受力端增加导向孔。导向孔长度不宜过短，孔壁与光杆之间采用小间隙配合，可抑制杆件摆动；若设备空间允许，可在两个支撑点之间布置弹簧，让弹簧同时承担回位和居中作用。螺纹段进入塑胶件时，应控制旋合长度，避免因牙纹嵌入过深造成装配扭矩过大；金属杆与塑胶支架配合时，还需考虑材料蠕变，长期压紧位置优先通过金属轴肩承载，而不是完全依赖塑胶螺纹牙。

　　外观与结构细节上，杆体表面以圆柱回转特征为主，螺纹牙型连续均匀，端头边缘做小圆角处理，避免装配时刮伤导线或壳体。模型中保留了端部细小连接特征，便于在工程图中直接表达装配关系；螺纹收尾、轴肩过渡和末端槽位都按照实际加工逻辑构建，而不是单纯视觉造型。对于结构工程师而言，该杆件可作为通讯设备插拔机构的基础构件，在选型或改型时依据壳体内部空间调整总长、螺纹规格和端头形式，同时联动校核弹簧力、卡扣脱开行程以及支撑孔位置，使手动操作力、复位可靠性和零件装配工艺性达到平衡。
