同轴拉拔器衬套工装结构

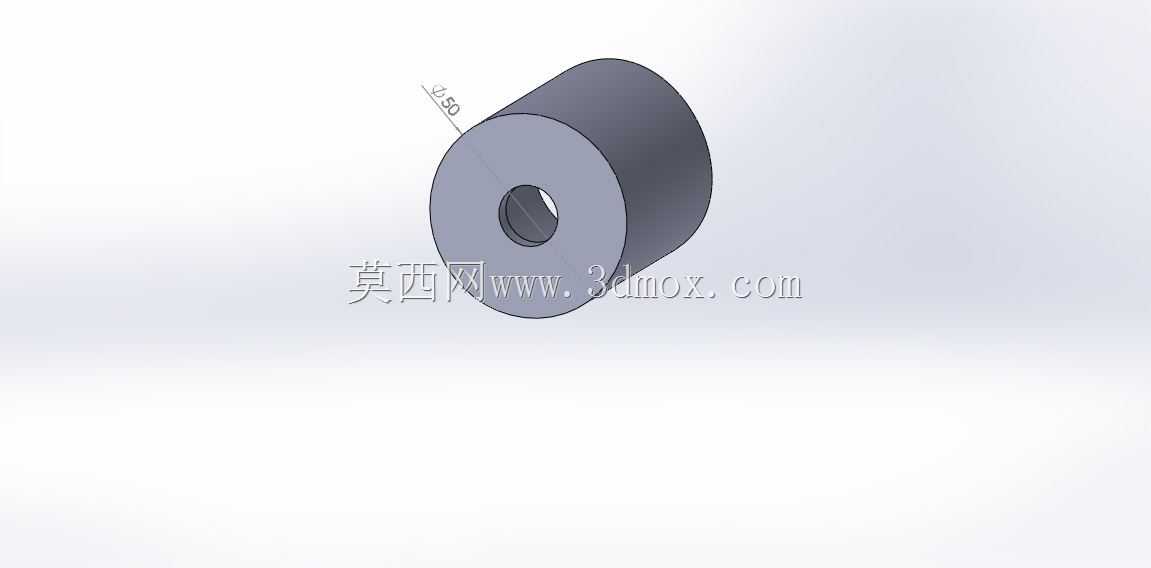

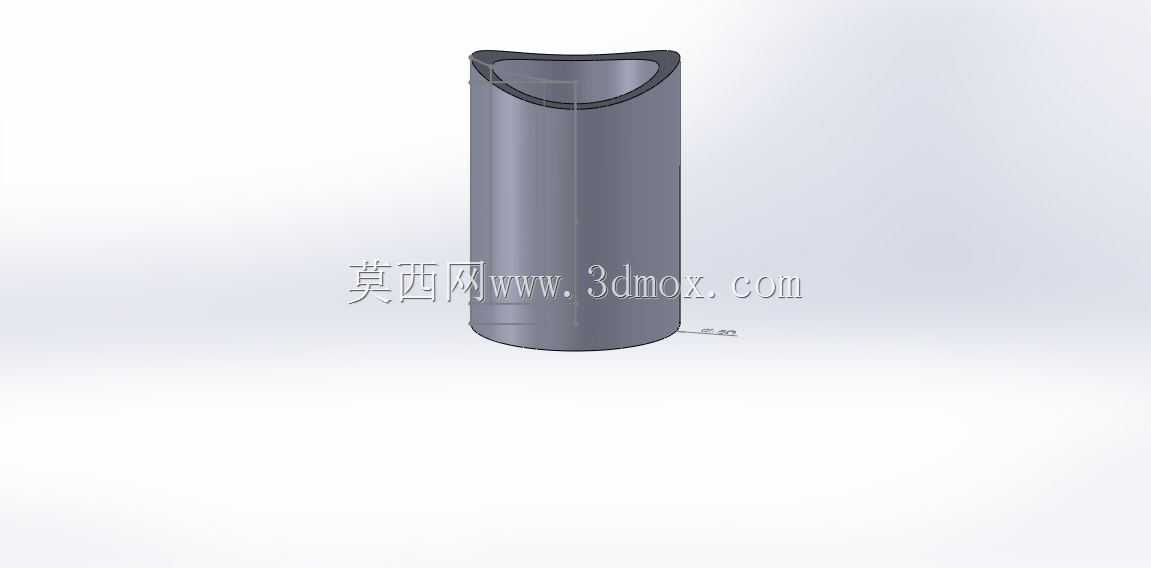

　　该零件呈现为短圆柱套筒形态，中心设置贯通孔，外圆与内孔保持同轴关系，整体结构简洁，适合作为拉拔类工装中的受力衬套、导向套或顶拔支撑件使用。零件外轮廓采用规则圆柱面，端面平整，轴向长度与外径比例接近短套结构，在装配时可套入拉杆、心轴或顶杆外侧，通过端面承受轴向载荷，并将作用力均匀传递到被拆卸工件的接触区域。

　　从实际维修与装配场景看，这类套筒件常见于轴承、衬套、销轴、小齿轮、密封环等过盈配合零件的拆卸过程。拉拔作业时，作用力往往集中在较小区域，如果直接使用螺杆或拉爪接触工件，容易产生局部压痕、偏载或滑脱。增加该同轴套筒后，螺杆穿过中心孔，套筒端面贴合被拉拔件或工装横梁，能够把点载荷转换为环形面载荷，降低接触应力，同时约束螺杆的摆动，使顶拔方向与孔轴线保持一致。

　　结构设计上，零件没有复杂槽口和薄壁悬伸，外形以回转体为主，便于车削加工和尺寸检测。外圆面可作为与支架、压块或定位孔配合的基准面；内孔则承担穿杆和导向功能，孔径需要与常用拉杆直径保留合理间隙，既保证装配顺畅，又不能因间隙过大造成偏心受力。两端面在理想状态下应与轴线垂直，这样在承受千斤顶或螺杆拉力时，接触面不会出现单侧压紧，从而减少工装歪斜带来的附加弯矩。

　　在尺寸边界方面，建模时需要重点控制外径、内孔直径、轴向长度以及端面倒角。外径决定支撑环面的接触范围，过大可能干涉相邻壳体或台阶孔，过小则支撑面积不足；内孔直径决定可通过的拉杆规格，也影响套筒壁厚；轴向长度关系到拉拔行程空间，若套筒过长，会占用螺杆有效行程，若过短，则可能无法跨越凸台、孔口或工装间隙。端部可设置细小倒角，用于去除锐边并引导装配，但倒角不宜过大，避免减少有效承压面积。

　　该类零件在使用中通常承受轴向压缩载荷，壁厚应根据预期拉拔力进行校核。对于常规维修工装，材料可选用中碳钢或合金结构钢，并经调质处理，以获得较好的强度和韧性；若用于频繁作业或高载荷工位，可对外圆、端面进行精车，必要时增加淬火硬化，提高抗挤压和耐磨性能。建模时应保留清晰的回转轴线，便于工程图中标注同轴度、端面垂直度和表面粗糙度要求。

　　在三维结构处理上，圆柱外表面、中心孔和两个端面构成主要几何特征，适合通过旋转或拉伸切除方式建立。装配验证时，应将套筒放入拉拔器总成中检查干涉：中心孔需允许拉杆自由通过，外圆不得与被拆零件周边结构碰撞，端面需完整贴合受力面。若用于多级拉拔，还可与不同长度的隔套组合，通过增减套筒数量适应不同孔深和行程。

　　该结构虽然外形简单，但在工装系统中承担导向、承压和保护工件的作用。合理的孔径、壁厚和端面精度，能够提高拉拔过程的稳定性，减少被拆零件因偏载造成的损伤，也便于在小批量维修、生产线夹具和机械装配工位中重复使用。
