小型巡航火箭弹体结构三维造型

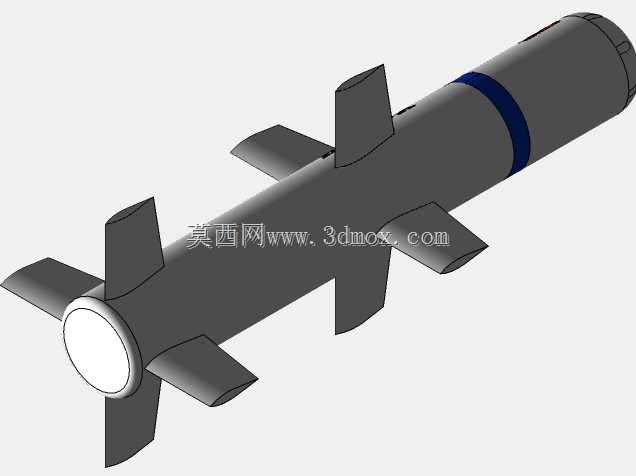

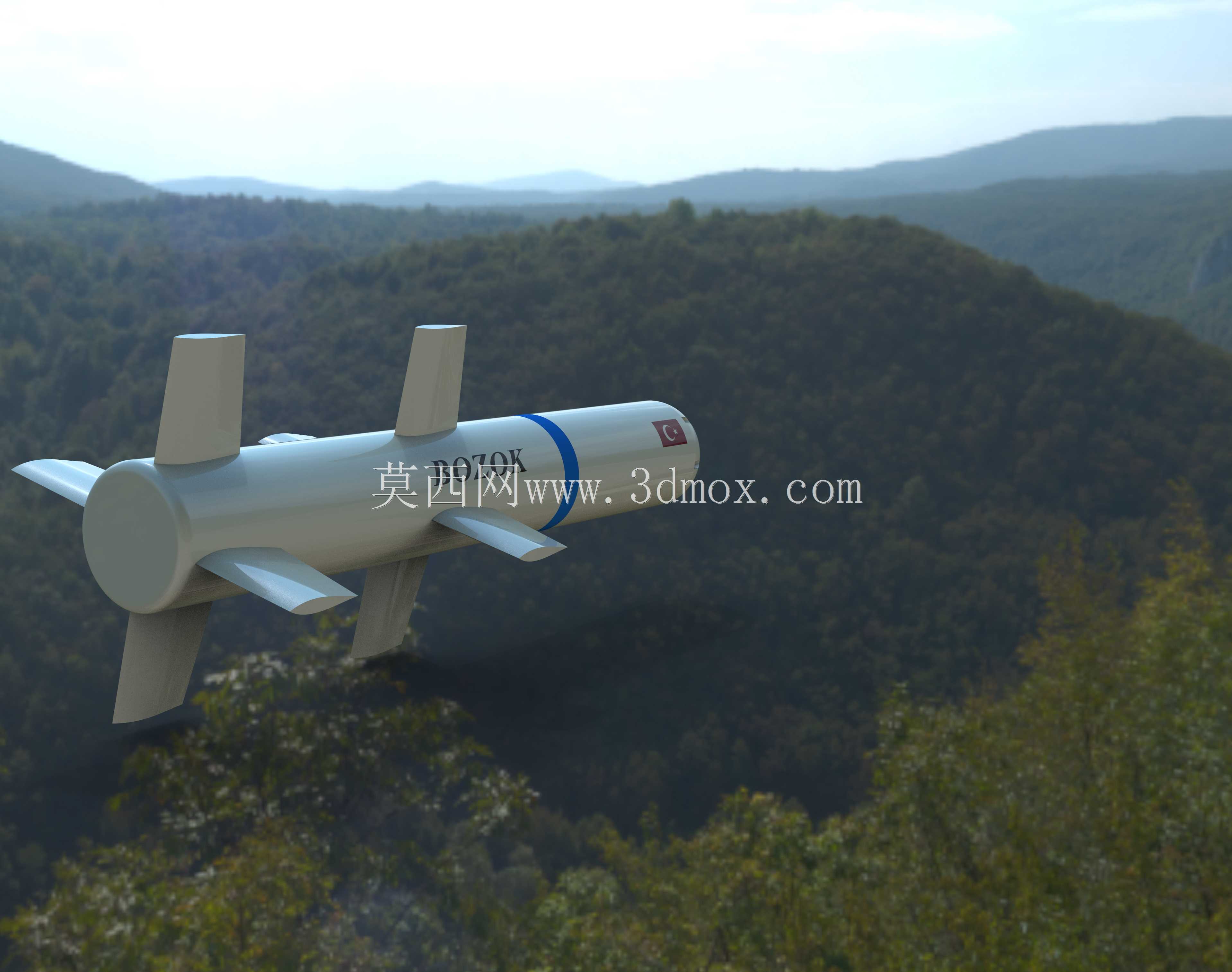

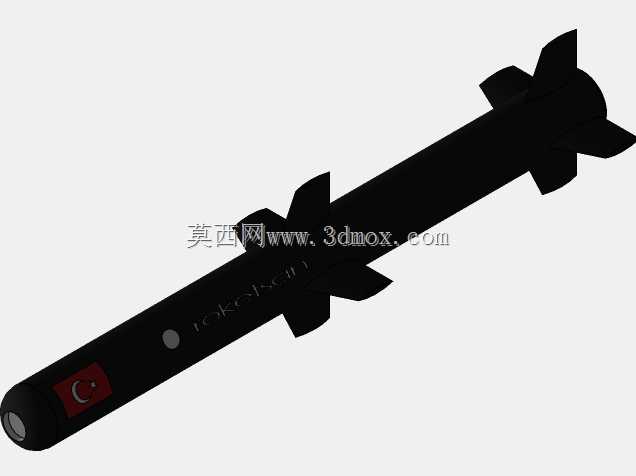

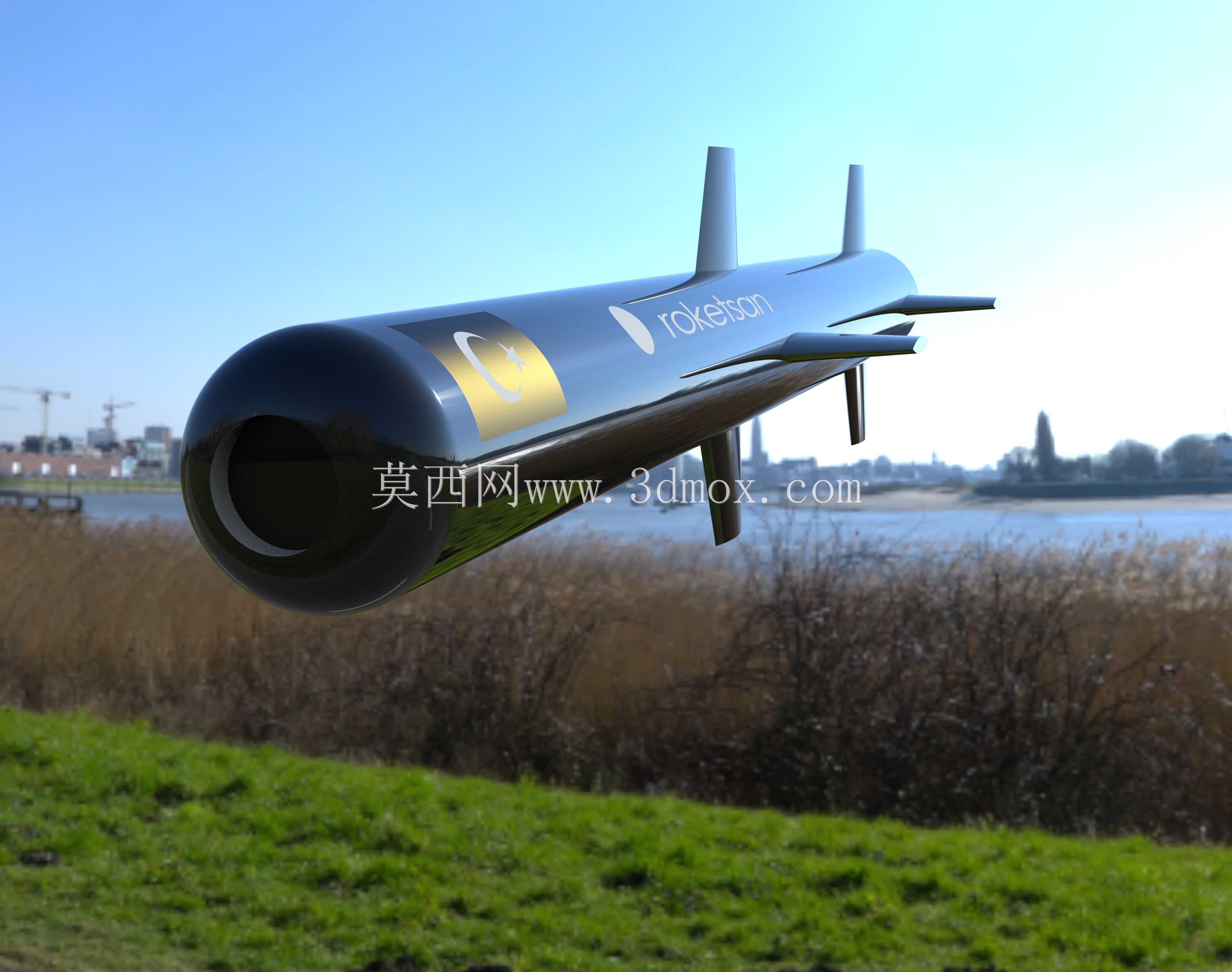

　　该造型围绕小型制导火箭的弹体气动布局展开，整体采用长细比较大的圆柱主弹身搭配卵形整流头部，头部进气口采用大口径内凹环形开口，适配吸气式推进方案的进气需求，弹身中段周向布置四片呈十字正交分布的后掠稳定尾翼，尾翼后缘延伸出小型气动舵面，可在飞行过程中提供姿态修正力矩，弹体尾部预留发动机喷管安装接口，整体外形完全按照低空巡航类制导火箭的气动特征构建。

　　从实际应用场景来看，这类弹体结构可适配单兵便携反坦克制导武器、轻型机载空面火箭、近程低空巡飞弹等装备的总体方案演示环节，在装备预研阶段，结构工程师可基于该外形完成弹体内部舱段的初步划分：头部进气道后方预留导引头安装舱，可容纳红外成像或毫米波雷达导引头组件；弹身中段为主燃料舱与战斗部布置区域，圆柱段内壁可直接挂载环形燃料储箱，中心通道预留进气管路连通尾部发动机；尾翼根部与弹身的连接位置设计有独立的舵机安装座，可容纳小型伺服舵机驱动舵面偏转，完成飞行轨迹的实时调整。

　　设计过程中优先保证气动外形的连续性，弹身圆柱段与头部卵形曲面采用G2连续过渡，避免表面出现阶差导致飞行过程中产生额外寄生阻力；四片尾翼的安装基准严格对齐弹体中心轴线，翼面采用对称翼型，厚度从根部向梢部逐步递减，既保证翼面自身的结构刚度，又能降低跨音速飞行阶段的翼面颤振风险。弹体表面预留的标识区域可根据演示需求喷涂编号与标识，不影响整体气动性能。

　　安装边界方面，弹体最大外径集中在头部进气口位置，圆柱段主体直径小于进气口外径，整体径向包络在储运发射筒的内径适配范围内；尾翼展开状态下的翼展尺寸控制在单兵发射筒的口径兼容区间，若采用折叠翼方案，可将尾翼铰接点设置在弹身外壁的预留凹槽内，发射前尾翼折叠贴附于弹身表面，出筒后靠扭簧驱动自动展开锁定。弹体总长度方向的接口全部采用同轴设计，前后舱段的连接法兰均以弹身轴线为定位基准，装配时可保证各舱段的同轴度误差控制在极小范围内，避免因舱段错位导致推力线偏离质心，引发飞行姿态失控。

　　建模阶段对弹体各部件的分模逻辑也做了对应考量，弹身主体可采用薄壁回转体加工工艺，尾翼可采用板材冲压后铆接至弹身支座，头部整流罩可采用复合材料一体成型，进气道内流道曲面单独构建，可直接导入流体仿真软件完成进气效率验算，也可将整体模型导入动力学仿真环境，完成质心、转动惯量等总体参数的初步核算，为后续推进系统选型、制导控制系统搭建提供直观的结构载体。
