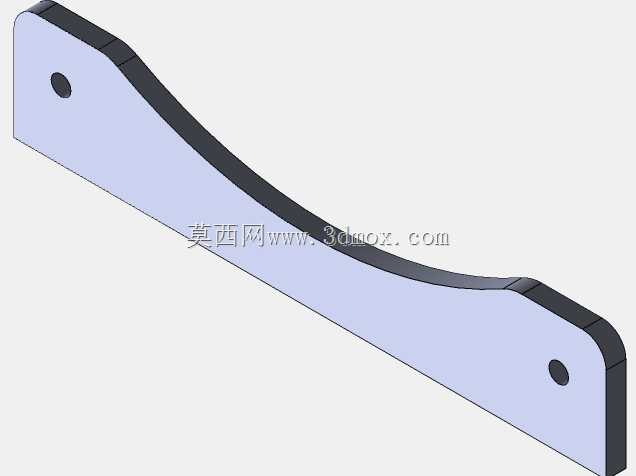

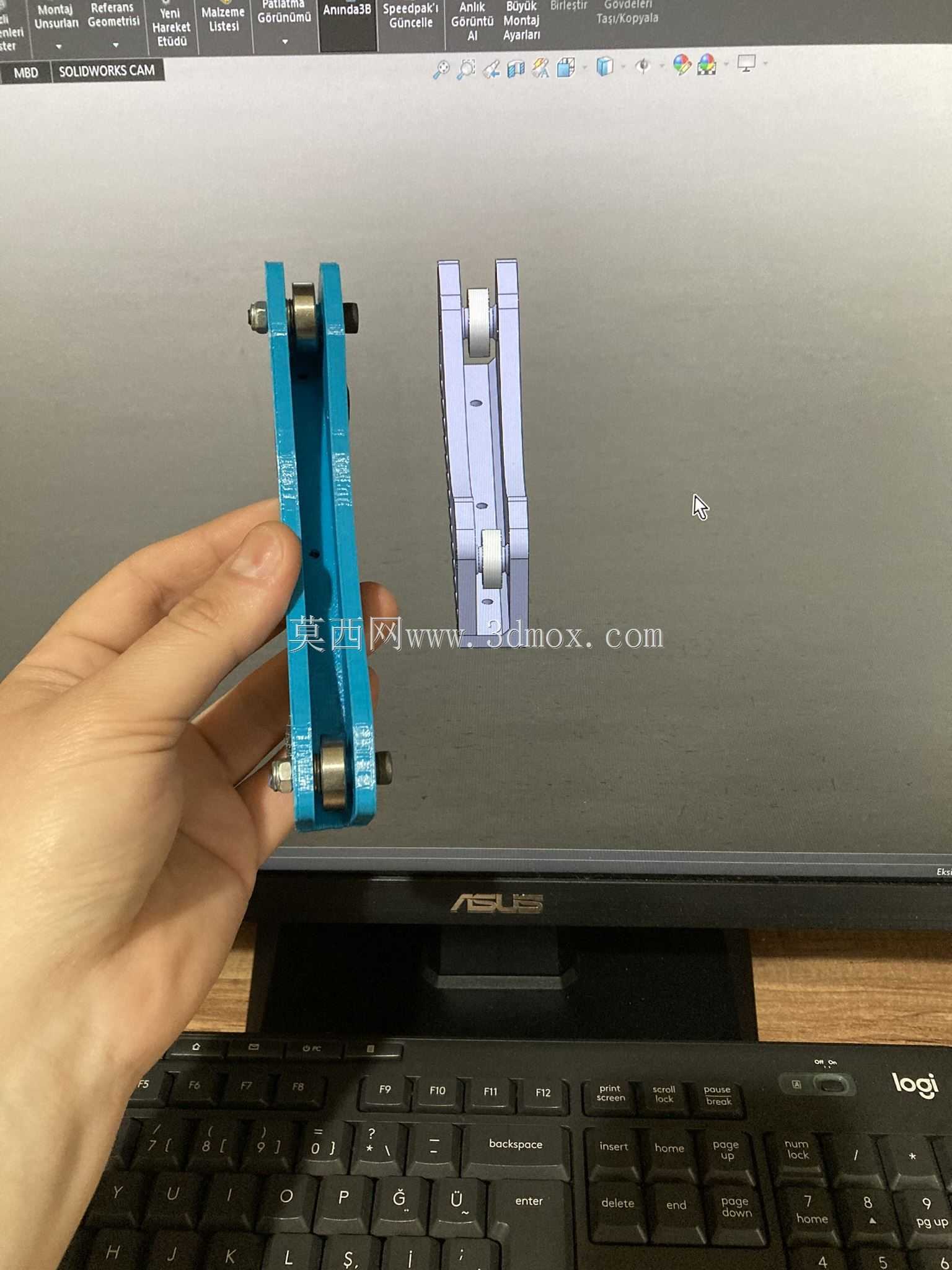

3D打印机灯丝盘限位固定支座结构

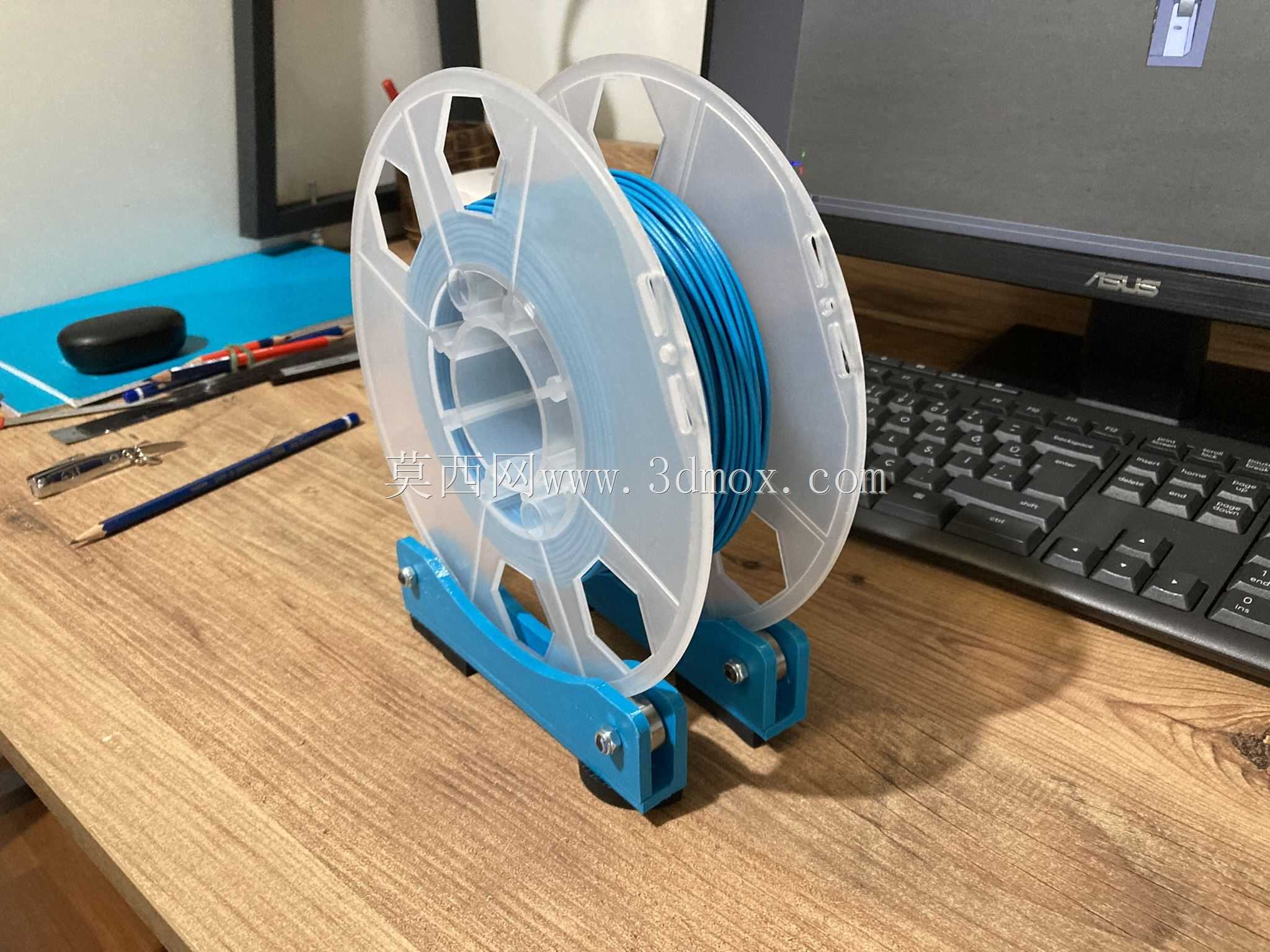

　　该结构件面向桌面级FDM熔融沉积成型3D打印设备的耗材供给环节设计，核心作用是承托卷绕PLA、ABS、PETG等热塑性打印线材的圆盘料卷，为耗材从料卷抽出至挤出机送料齿轮的路径提供稳定的旋转支撑与侧向限位，在小型桌面corexy架构打印机、DIY改装打印设备、创客自制打印工位中作为外置耗材架使用，替代直接将料卷搁置在设备框架上的简易方案，避免送料过程中料卷窜动、卡滞、脱槽引发的送料阻力波动。

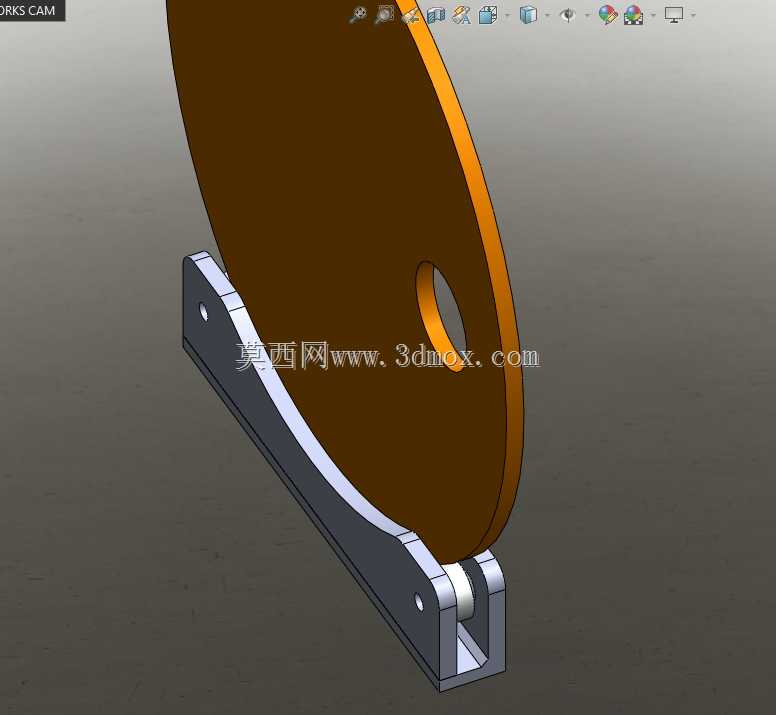

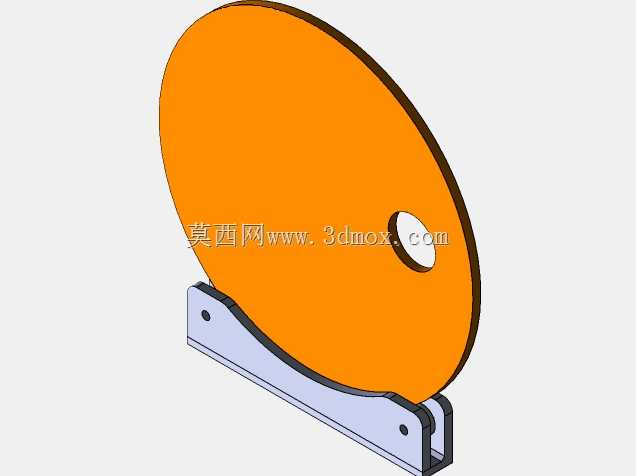

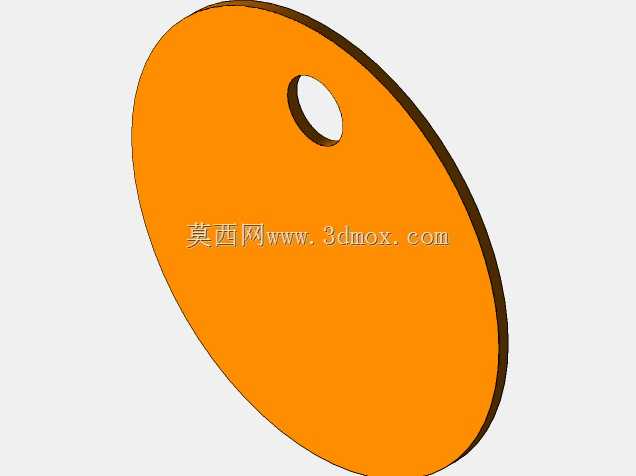

　　从实际工况来看，3D打印机运行时，挤出机的送料齿轮持续牵引线材，料卷需要随线材抽出同步转动，若料卷支撑结构没有可靠的侧向约束，当线材在料卷圆周上的缠绕位置发生偏移、或是线材端头意外勾挂料卷边缘时，转动的料盘很容易从支撑槽内脱出，轻则造成送料中断、打印缺料断丝，重则拉扯送料管路导致打印头走位偏移、正在成型的工件报废。该固定支座采用分体式双侧立板夹持支撑轴的布局，两块平行的金属质感立板底部通过长条形连接基座连为整体，立板上部开设同轴的通孔，用于穿装支撑料卷的转轴，料卷中心孔套在转轴上后可绕轴自由旋转，立板的内侧间距与料卷的轴向宽度匹配，两侧立板分别挡住料卷的两个端面，限制料卷沿转轴轴向的窜动行程，避免料卷转动过程中左右滑移。

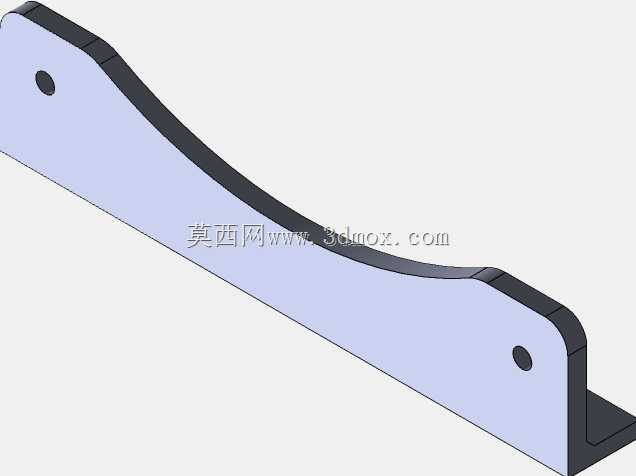

　　设计思路上优先兼顾了料卷转动的低阻力与防脱可靠性：支座的长条形底座沿水平方向延伸，可通过底座上预留的安装孔固定在打印机铝型材框架的顶面、侧面或是设备旁的工作台面上，安装位置选择灵活，既可以布置在挤出机附近缩短送料路径，也可以布置在设备外侧适配大尺寸1kg装料卷，避免大重量料卷增加打印运动部件的负载。立板与底座的连接采用折弯一体式结构形态，整体刚性充足，当满卷耗材重量达到1kg左右时，支座不会出现明显的挠曲变形，支撑轴的同轴度可以保持稳定，料卷转动时不会出现卡滞、偏心晃动的问题。

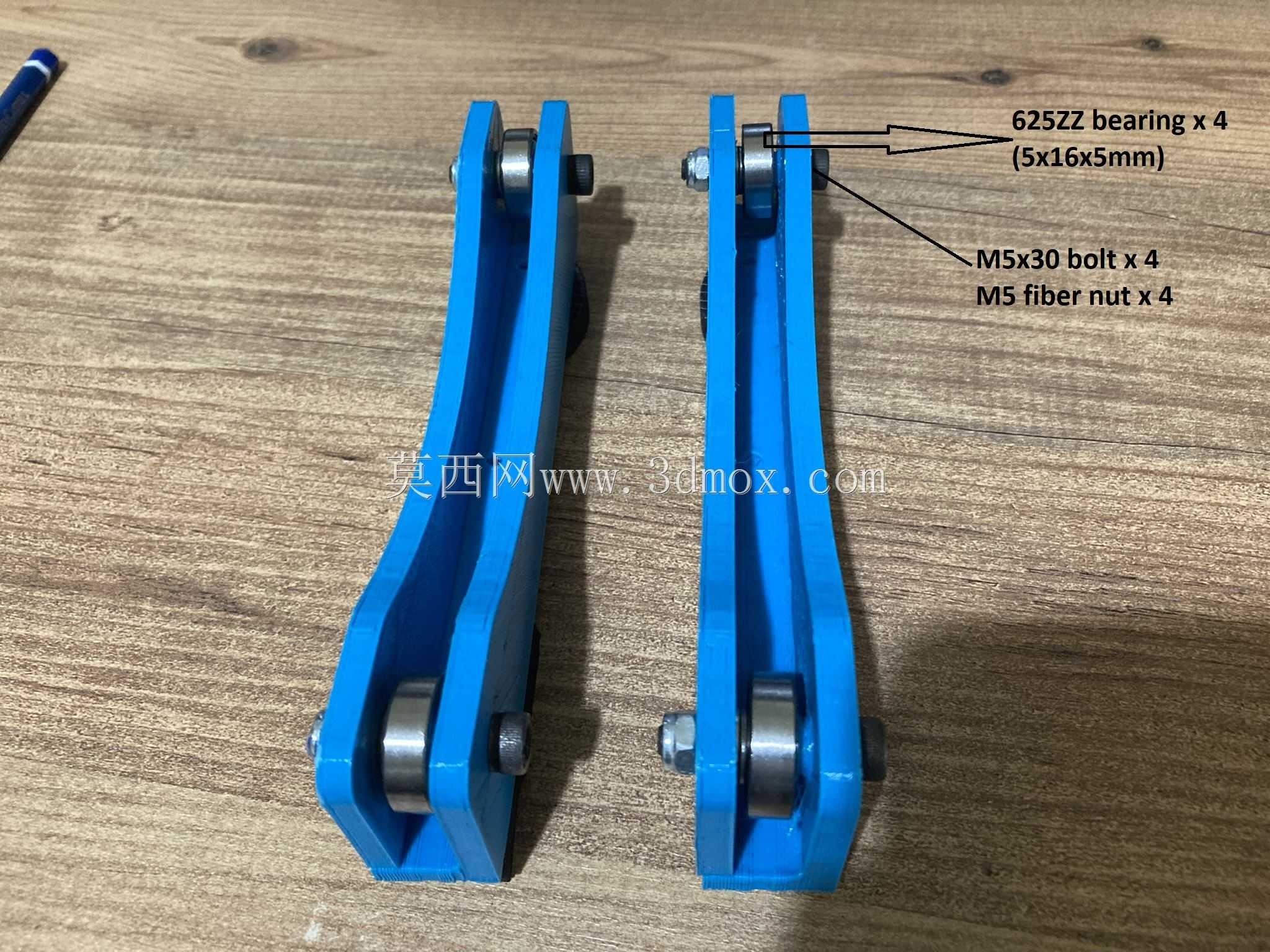

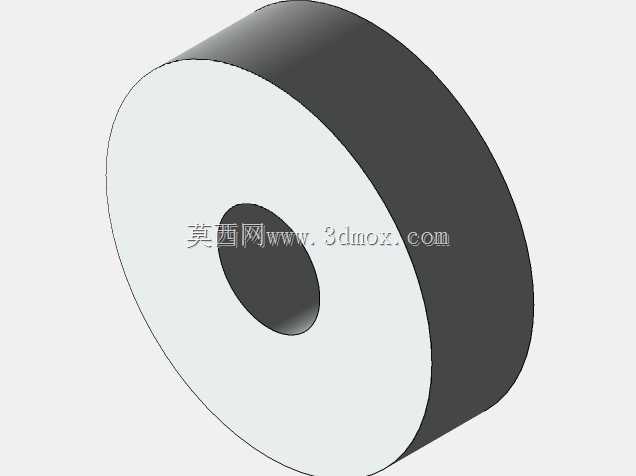

　　外形与安装边界方面，整个支座的长度方向尺寸适配常规1kg装3D打印耗材料卷的直径，底座宽度较窄，占用设备框架的安装空间小，两块立板的高度根据料卷半径设定，料卷安装后最低点与底座表面留有足够间隙，料卷旋转时不会和底座、安装面发生摩擦。转轴穿过两侧立板的通孔后，两端可通过卡簧或是锁紧螺母限位，防止转轴从立板孔中滑出，料卷和立板之间留有微小的轴向间隙，既不会夹紧料卷阻碍转动，又能把料卷的轴向窜动量控制在极小范围内。针对原始方案中料盘易从槽中脱出的风险，该结构的立板支撑点位于料卷中心孔位置，而非托住料卷外圆的开口槽结构，料卷全程被约束在两侧立板之间，即使线材抽拉时带动料卷出现小幅跳动，也无法从支撑位置脱离，从结构原理上消除了料盘滑脱的隐患。

　　在实际装配使用中，该支座可以兼容不同中心孔径的标准耗材卷，只需更换对应直径的支撑轴即可适配，支座的安装孔位匹配通用2020、3030系列铝型材的槽间距，通过T型螺栓就可以快速固定在型材框架上，不需要额外加工复杂的安装面。送料路径上，线材从料卷切向引出后可以顺畅接入挤出机的进料口，支撑转动阻力小，不会因为料卷转动不顺导致送料齿轮打滑、线材挤出量不足的问题，长时间连续打印大尺寸工件时，料卷转动平稳，耗材供给张力稳定，能够有效降低因送料异常引发的打印故障概率。
