铝型材框架CoreXY熔融沉积3D打印设备

　　该设备围绕桌面级熔融沉积成型工艺展开，主体采用标准工业铝型材搭建立方体框架，适合小批量零件试制、工装夹具验证、教学实验、创客开发以及结构设计人员进行运动机构分析。整机的核心价值不在于复杂外壳，而在于将XY平面运动、Z轴升降、热床安装、喷头布置和自动调平传感器整合到同一刚性框架内，使设备在有限占地中获得较稳定的打印空间。

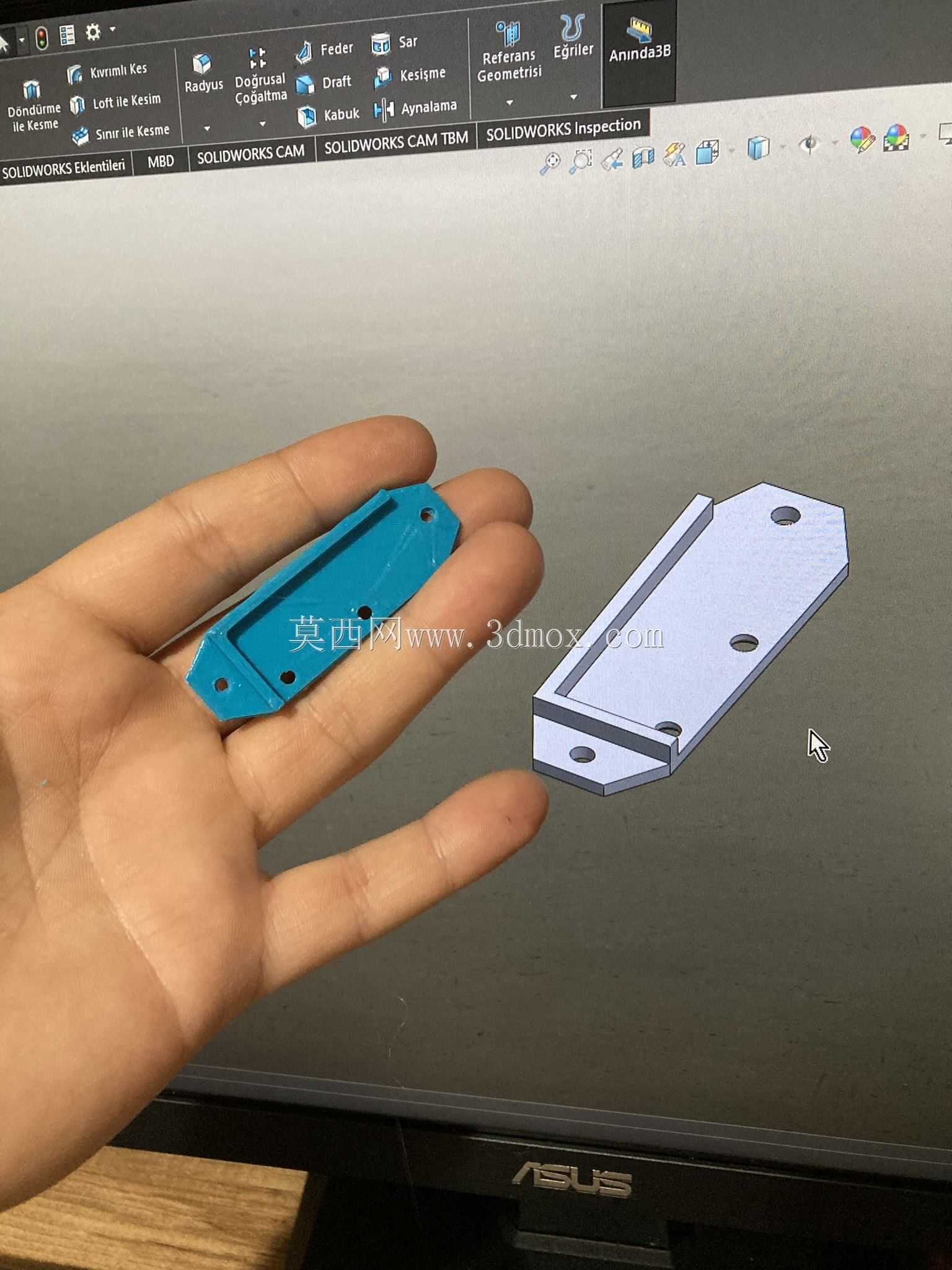

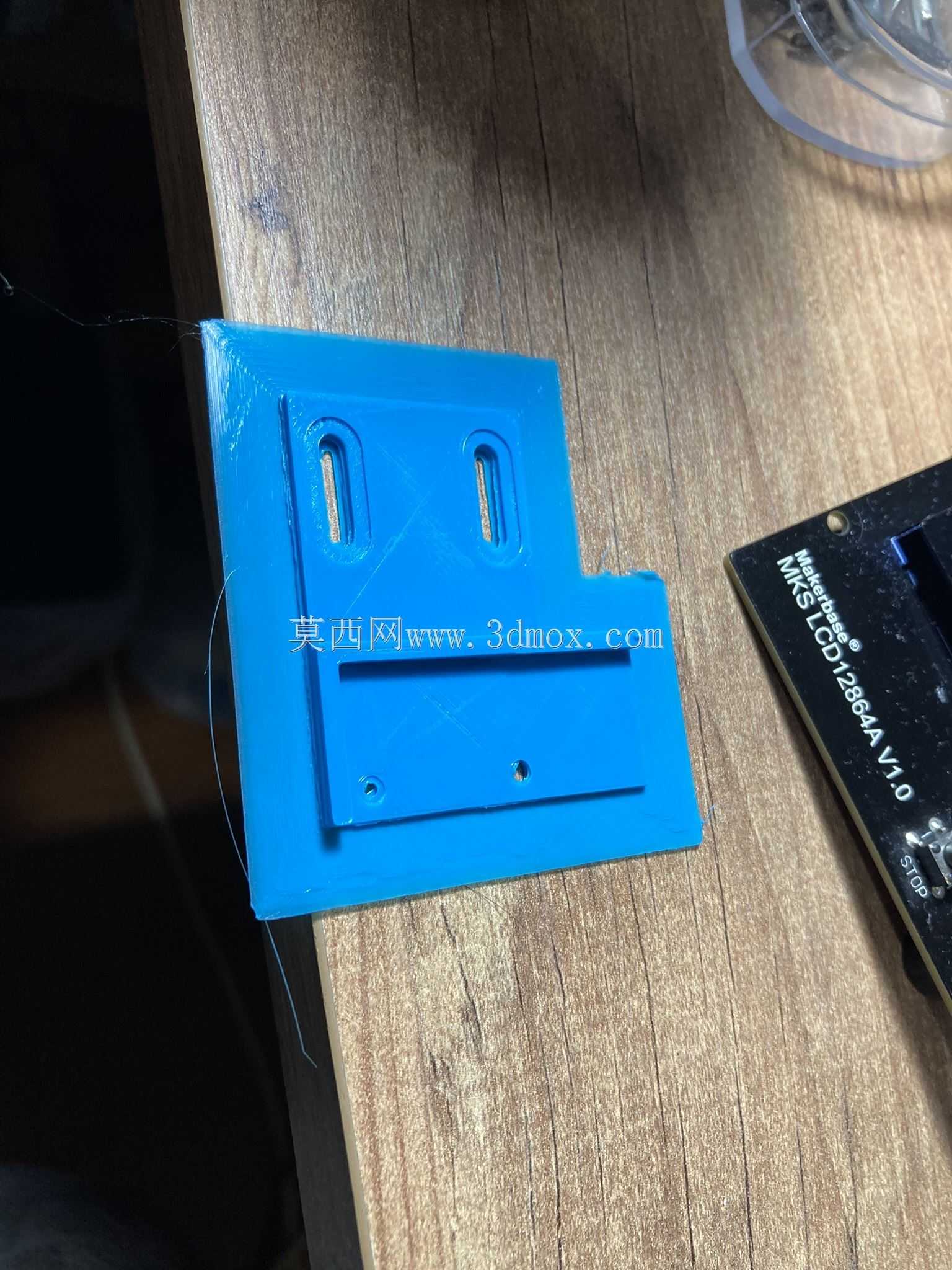

　　从实际用途看，这类CoreXY结构常用于打印PLA、PETG、ABS等常见热塑性耗材，可完成机械支座、外壳罩、连接件、治具垫块、教学样件和功能验证件的制作。与普通悬臂式或龙门式布局不同，CoreXY通过两组同步带协同传递运动，喷头在XY平面内移动时，电机不必随喷头一起做高速往复运动，运动部件质量相对集中在热端和小车部分，有利于提高加减速过程中的响应一致性。对于需要长时间连续打印的场景，皮带走向、张紧位置、带轮同轴度以及滑块平行度都会直接影响轮廓圆度、薄壁尺寸和表面纹理。

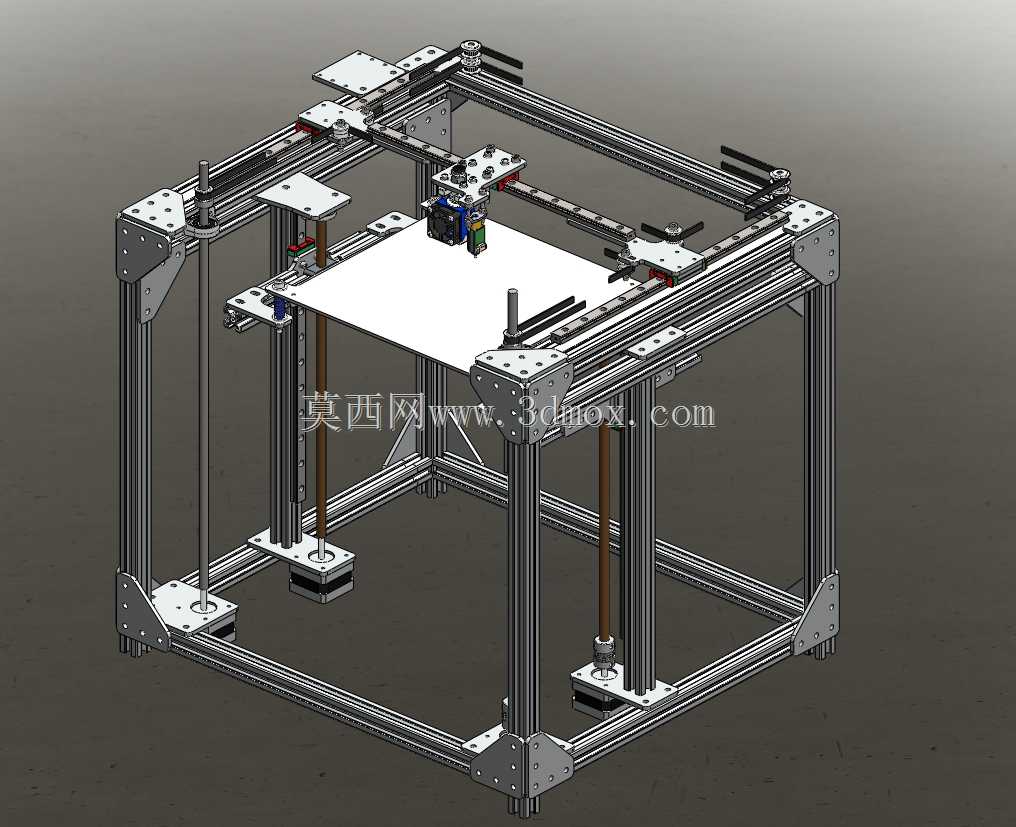

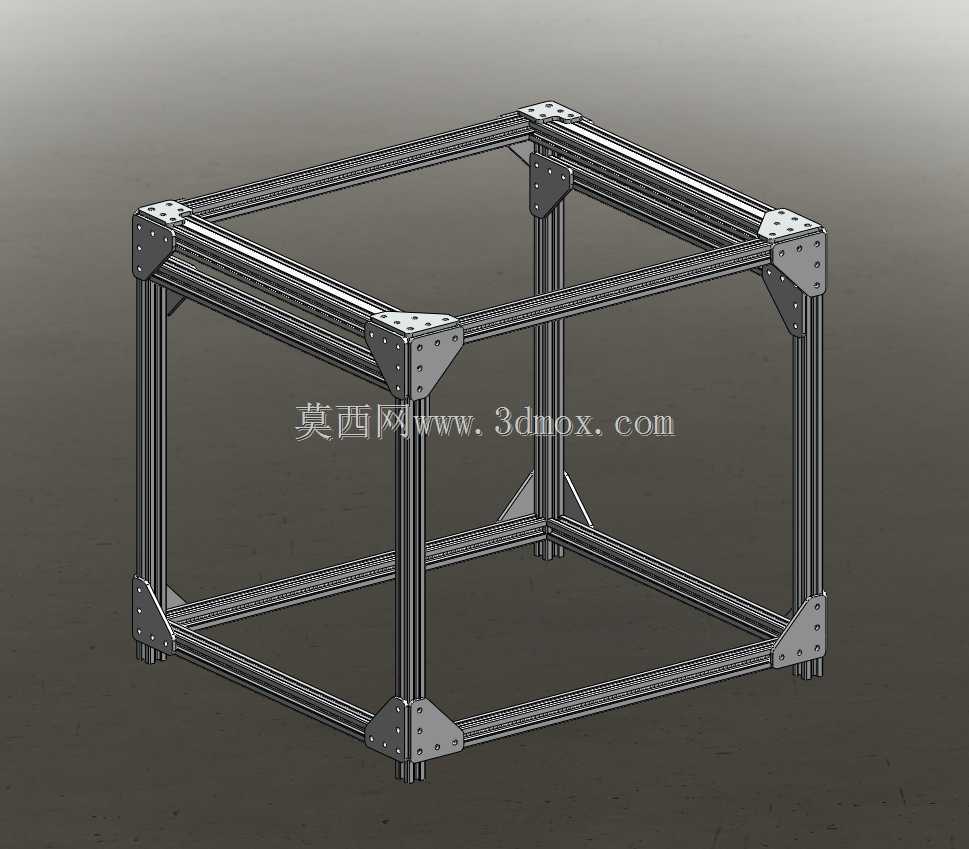

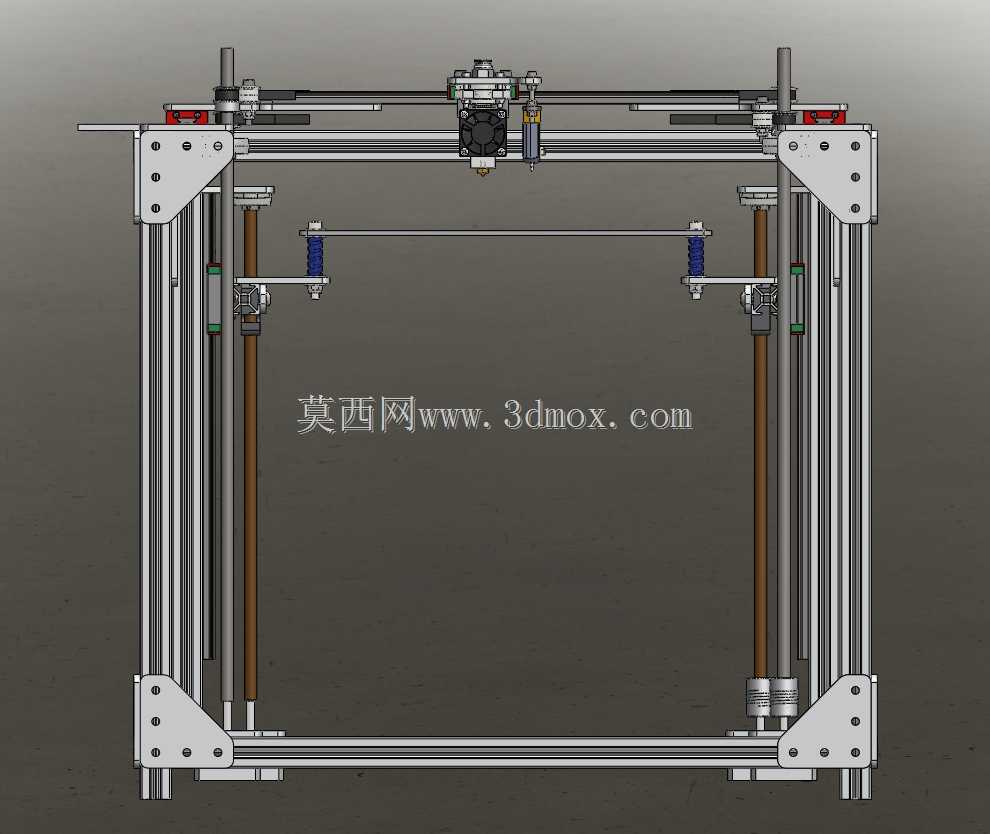

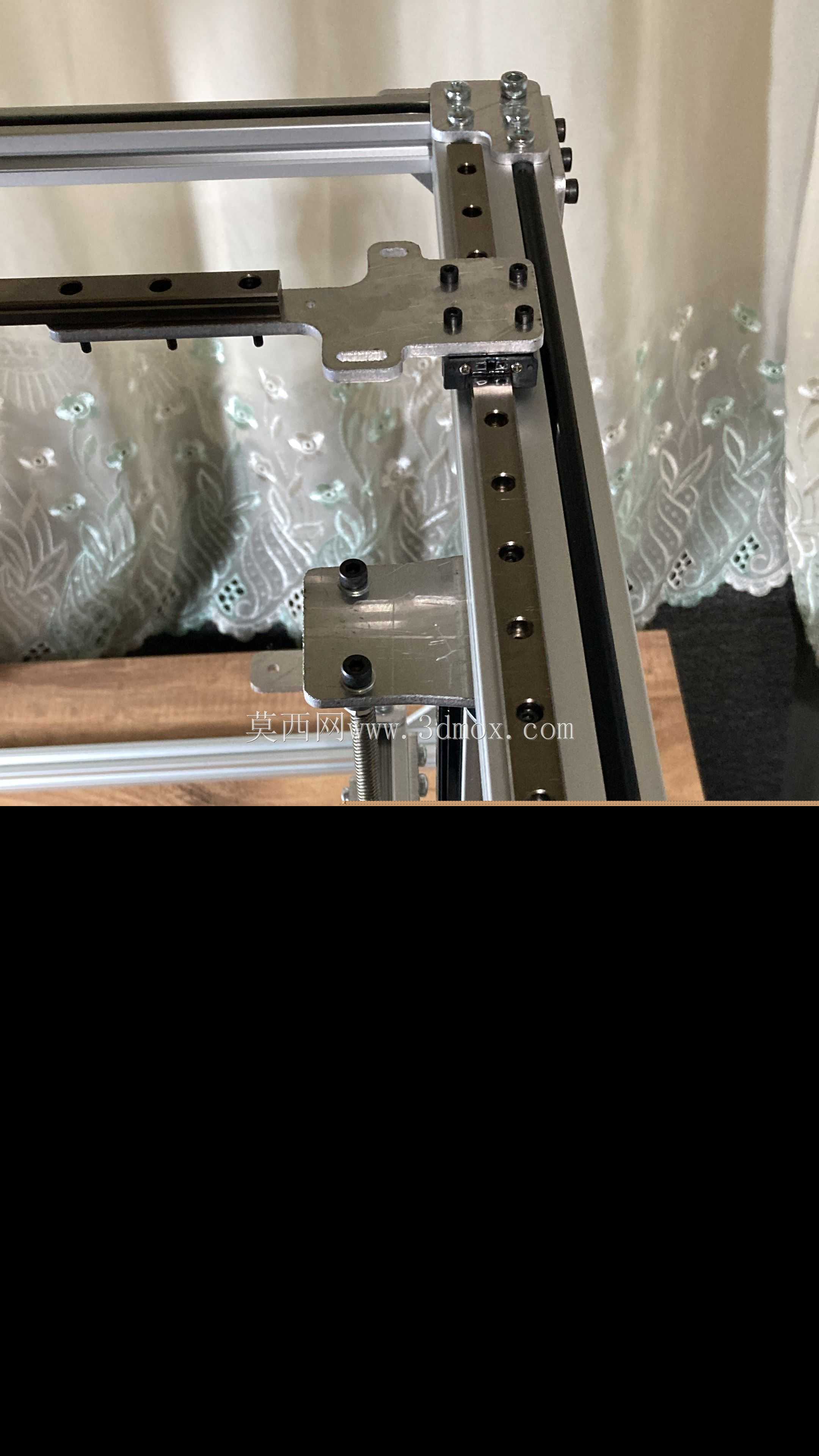

　　框架设计采用多根铝型材组成上下矩形边界，四角通过角件和紧固件连接，竖向型材承担Z轴导向和整机支撑。铝型材槽道为导轨、限位开关、线束、拖链和钣金件提供了灵活安装面，后期维护时可以在不大范围拆框的情况下调整皮带张紧、更换直线导轨或增加封板。框架外侧预留的安装边界较规整，便于根据车间、实验室或教室环境增加防尘罩、照明、干燥盒、耗材架和电控箱。若设备需要嵌入工作台或生产线旁的试制工位，可依据型材外轮廓、底部支脚位置和顶部横梁高度校核周边干涉，尤其要预留前门操作、后侧走线和上方耗材更换空间。

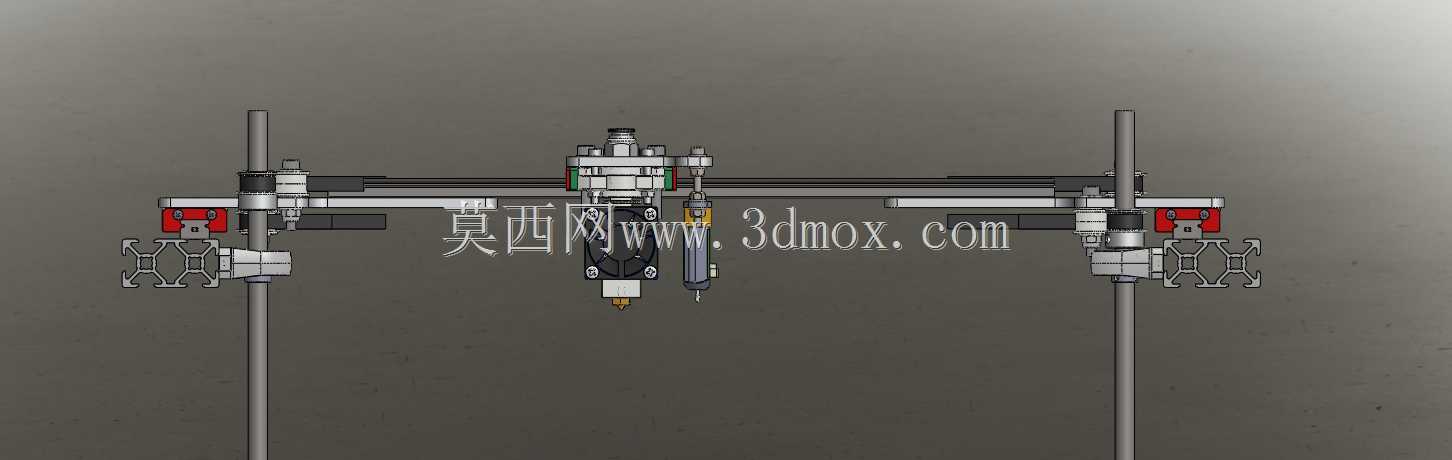

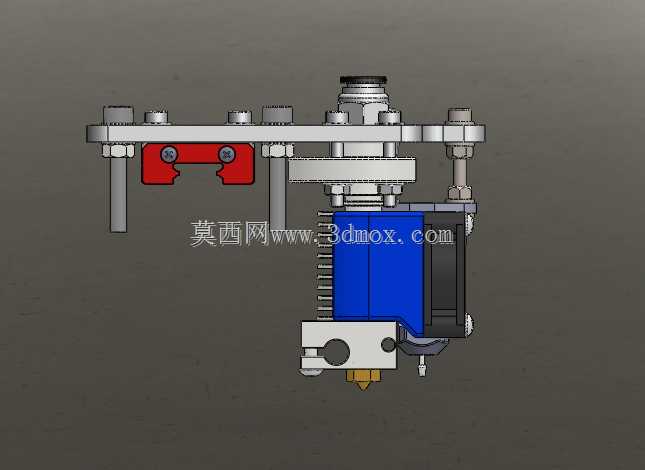

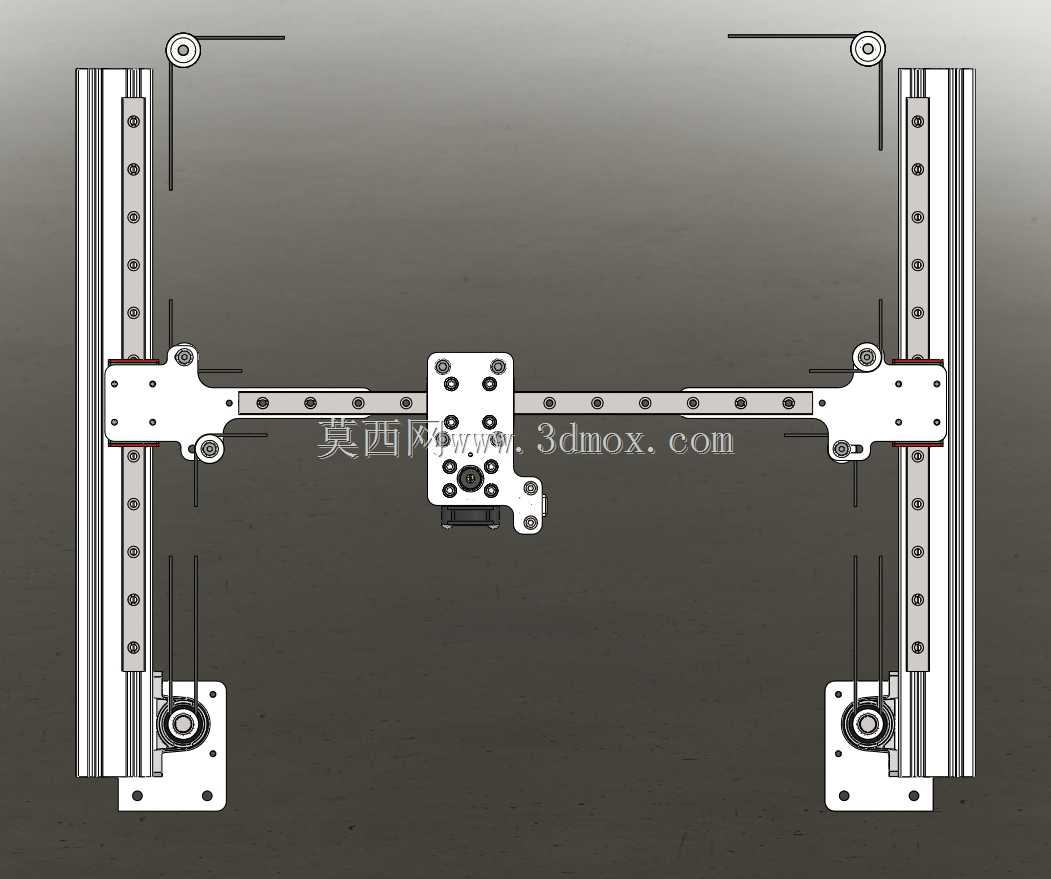

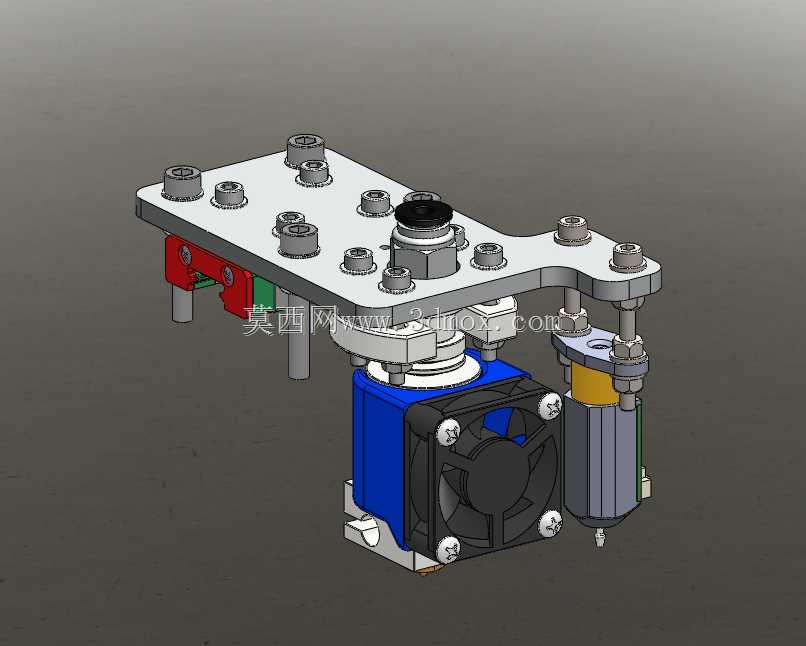

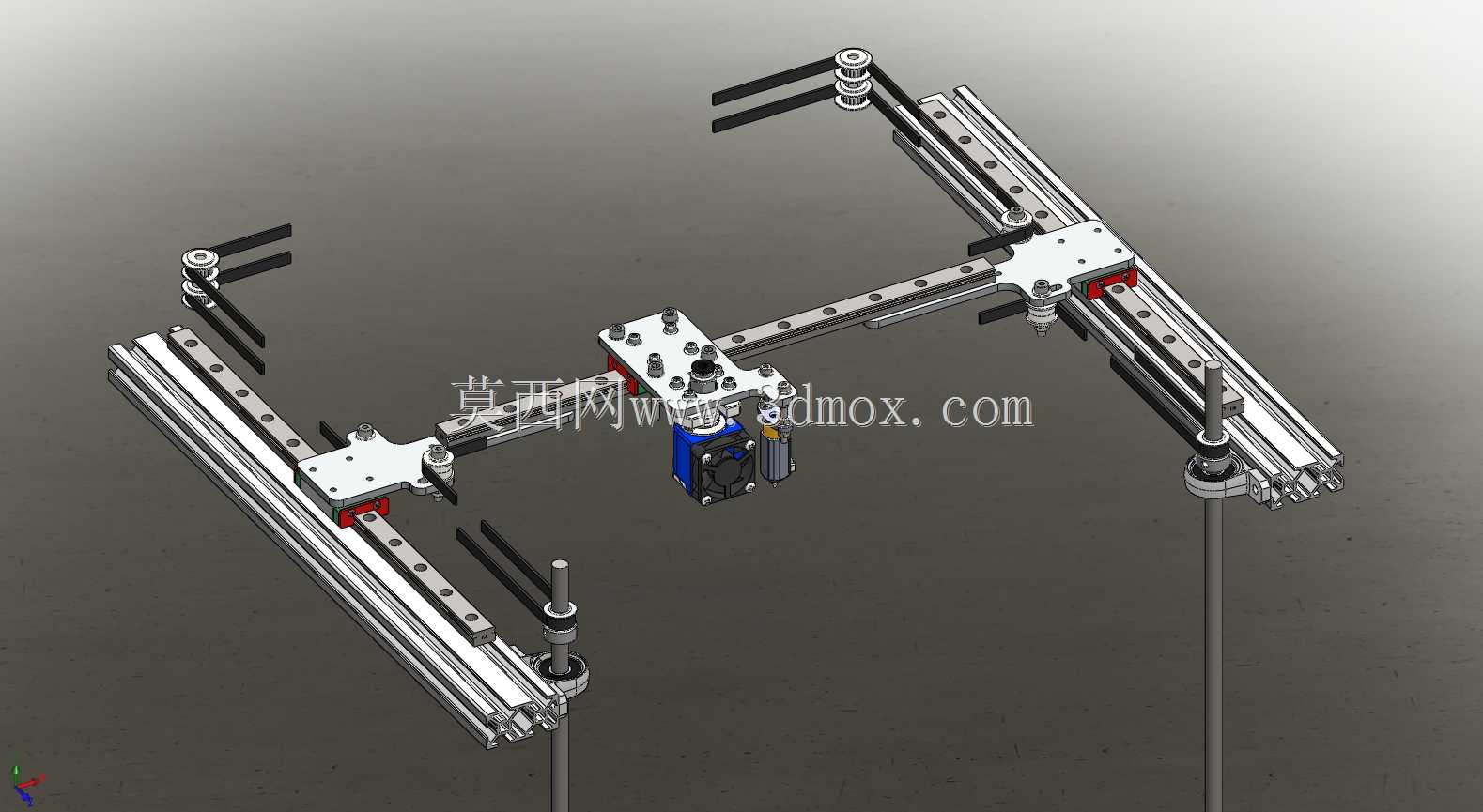

　　XY运动部分布置在框架上部，横梁与纵向导轨构成平面运动基准。喷头小车沿导轨滑动，同步带沿框架边缘绕行，带轮安装座需要保证轮系轴线与带面垂直，否则皮带在高速运行中容易出现跑偏、摩擦槽边或张力波动。设计时应重点关注小车板上热端、风扇、自动调平探针和线束接头的相对位置：热端喷嘴应位于小车运动中心附近，散热风道不能干涉打印件轮廓，BLTouch探针需要与喷嘴保持固定偏移，并在切片或控制参数中正确映射探测点。探针的作用是在打印前采集热床多点高度，补偿床面轻微倾斜和装配误差，但它不能替代机械装配本身的平面度校正。

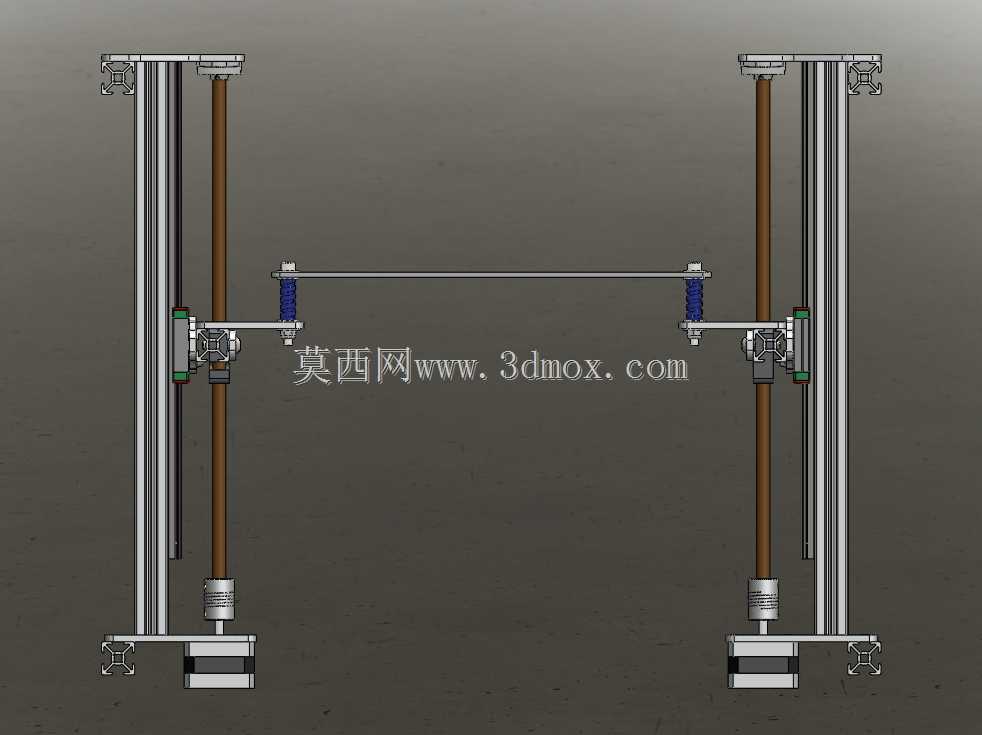

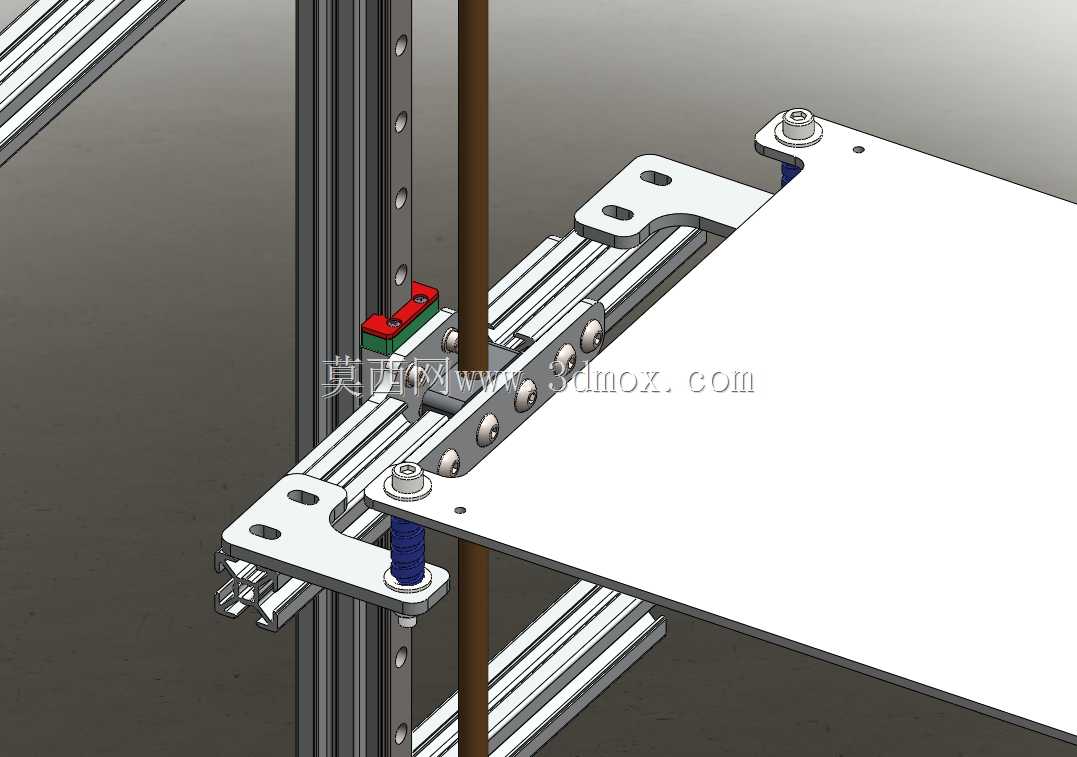

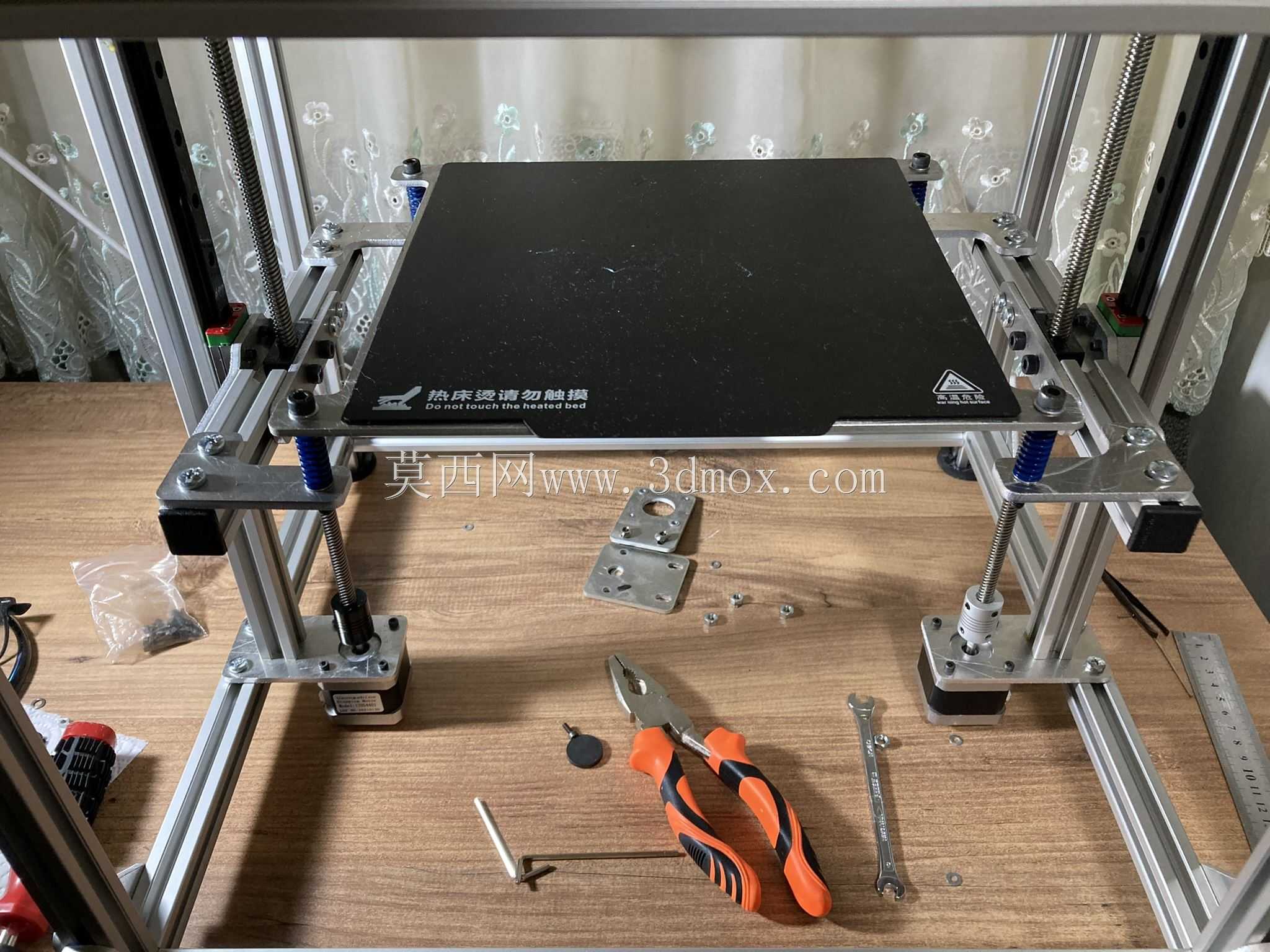

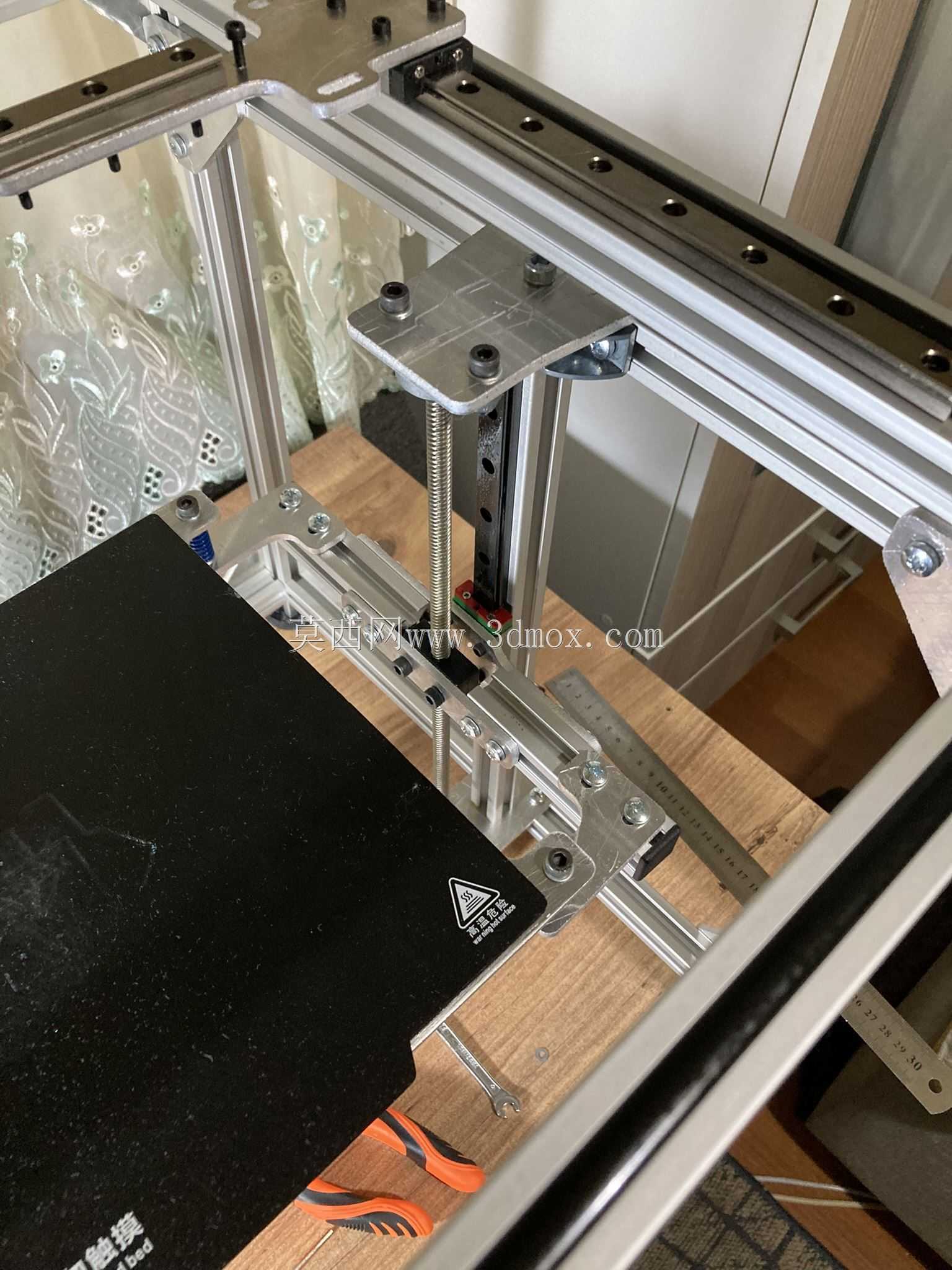

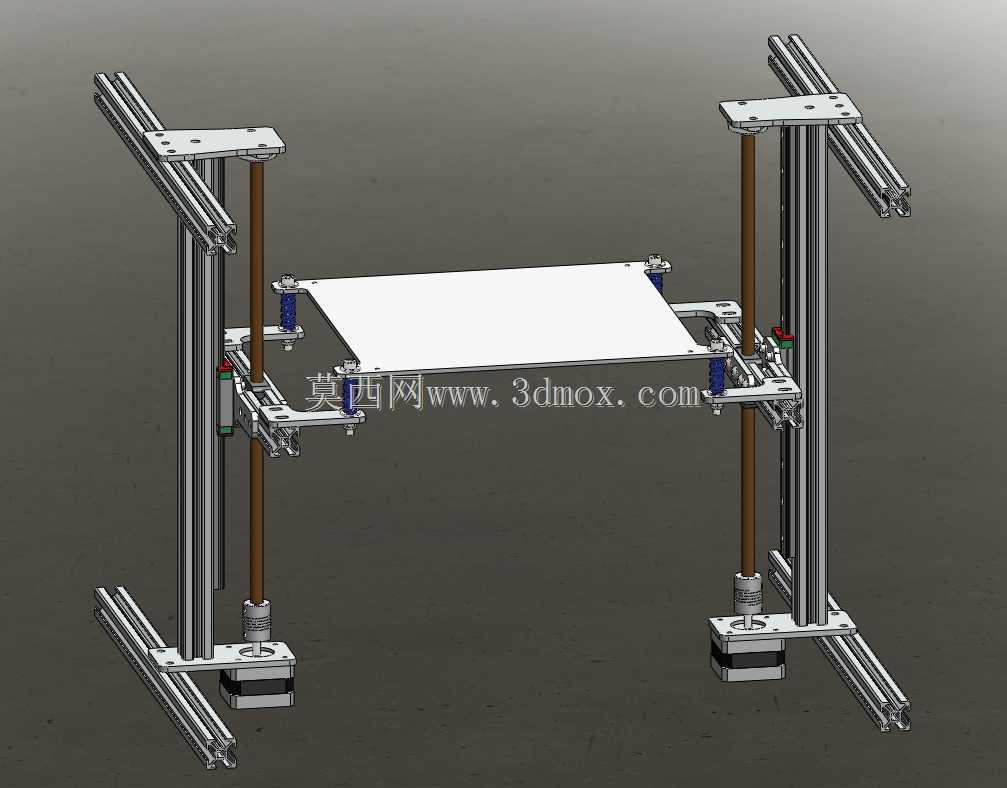

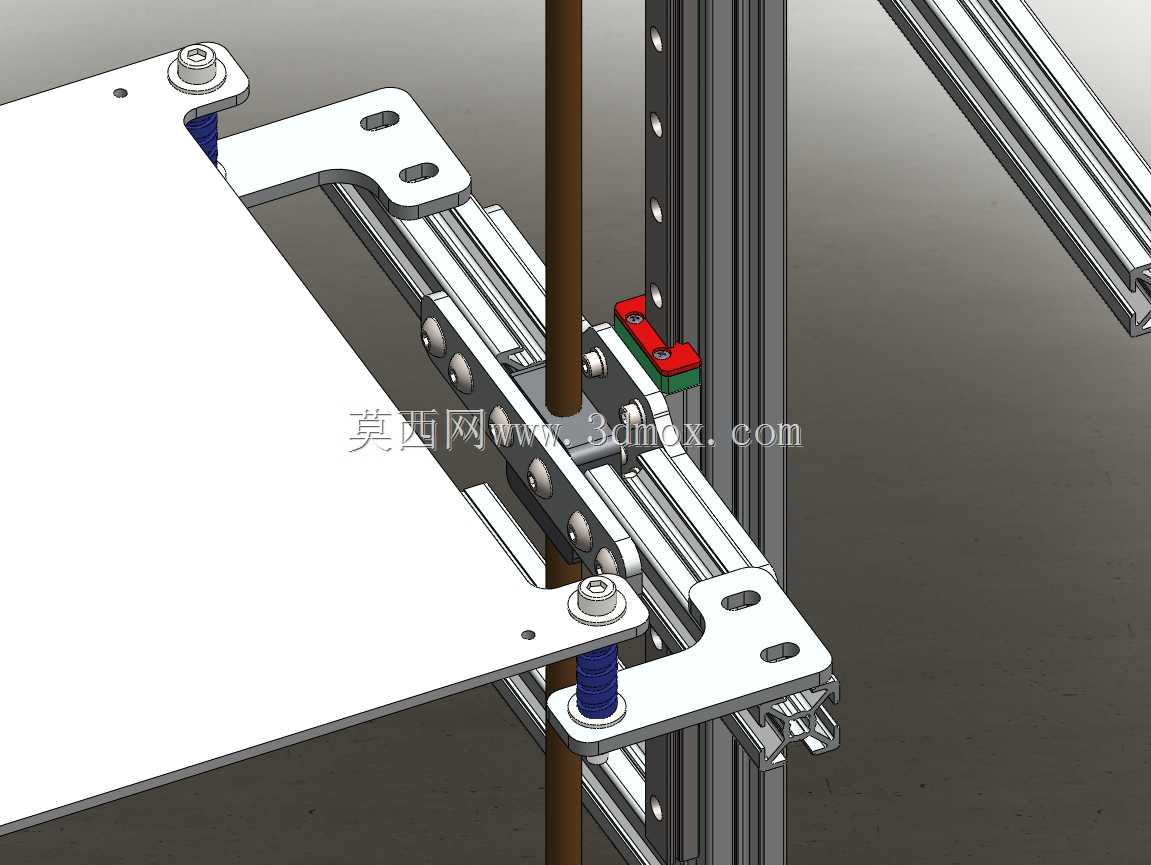

　　Z轴部分采用双侧丝杆与导向立柱组合，热床或成型平台沿竖直方向升降。双Z布置可以降低单边长悬臂带来的倾覆趋势，使平台四角在层间进给时保持更均匀的支撑。丝杆支座、联轴器和丝杆螺母的同轴度需要在装配时细致调整，若两侧升降不同步，平台可能出现轻微扭动，首层贴合状态会沿床面方向产生差异。导向件与丝杆之间应形成明确约束关系，避免平台只靠丝杆承受横向力。热床安装板下方宜保留隔热和调平结构，平台玻璃或磁性贴膜的更换空间也应在结构设计阶段考虑。

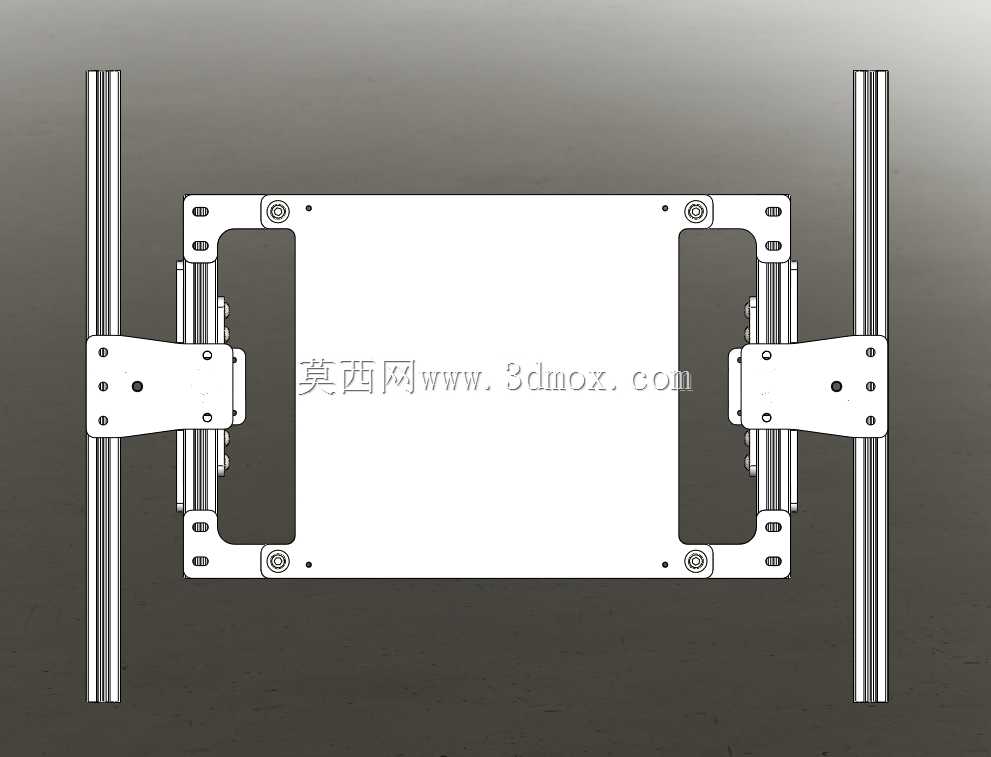

　　成型平台位于框架中部，其有效打印区域由XY小车行程和Z轴净空共同决定。选型或改型时，不能只看标称打印幅面，还要核对喷嘴在极限位置时与型材、角件、皮带、线束和Z轴立柱的最小间隙。平台前移、喷头归零、线材弯折半径以及风扇出风方向都可能构成实际边界。对于大尺寸模型，热床热膨胀、平台平整度和框架热变形会影响首层稳定性，因此底部支撑、调平螺母和隔热层布置应便于反复维护。

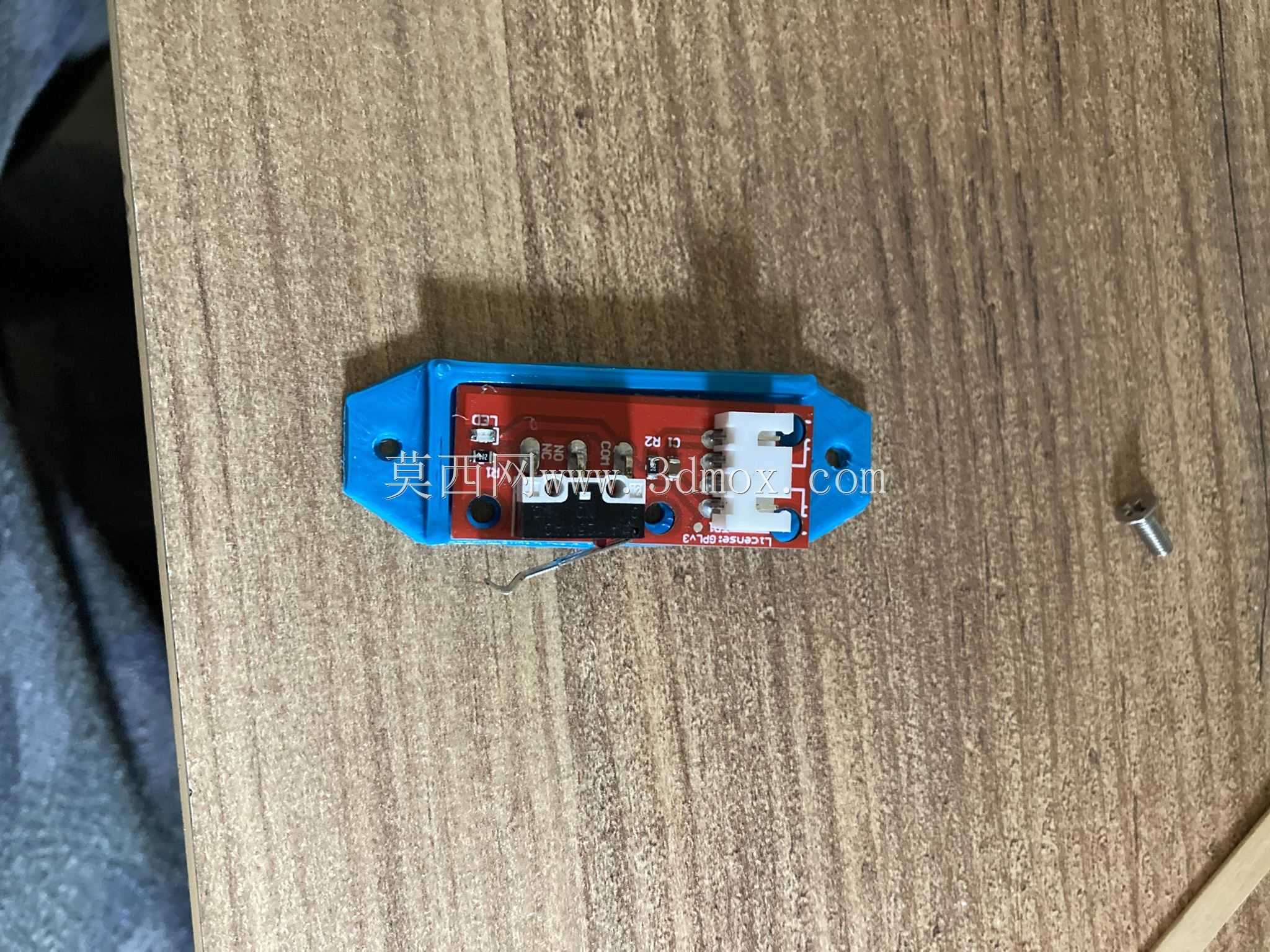

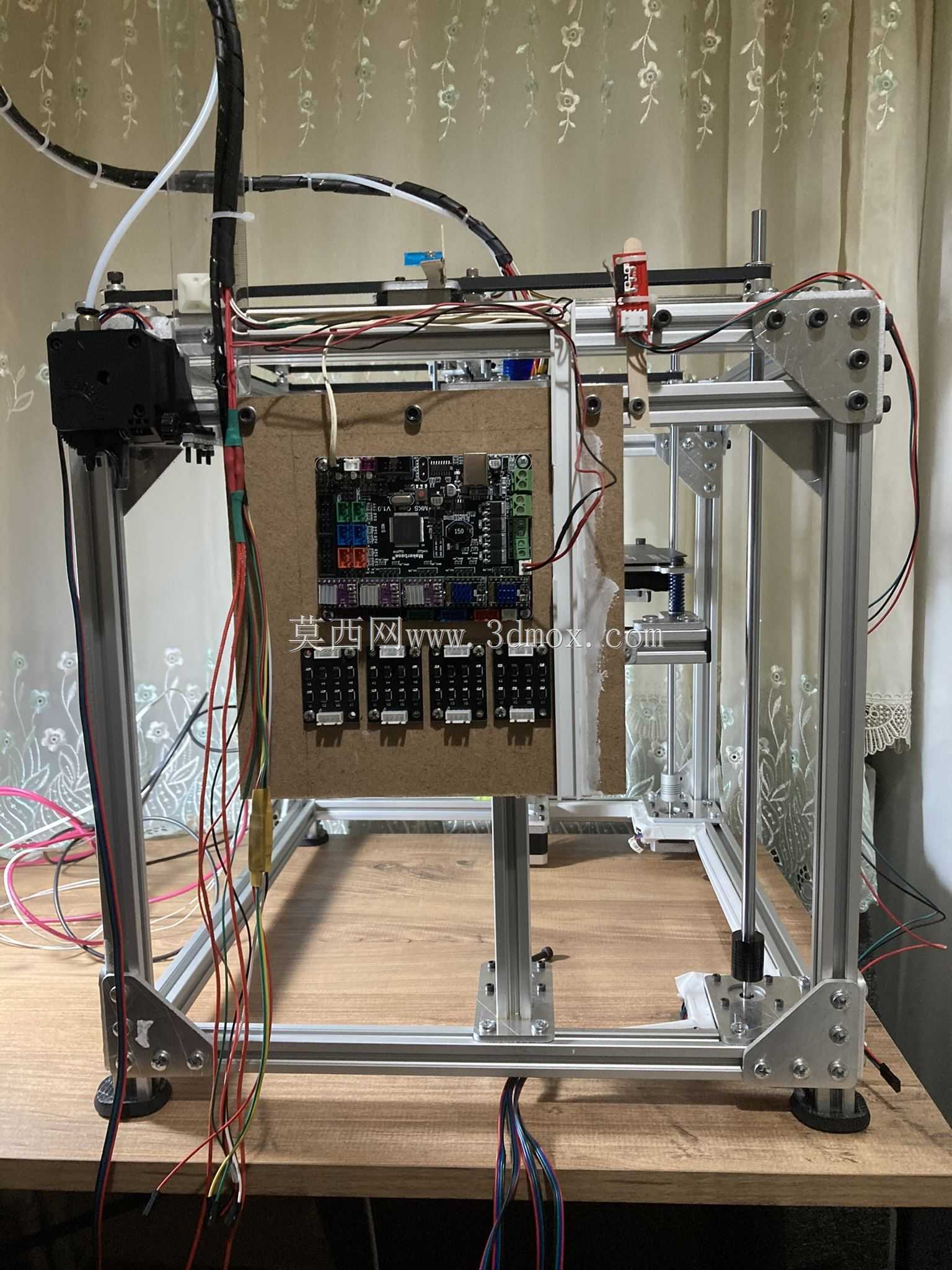

　　电控与走线方面，限位开关、热端加热块、热敏电阻、热床、风扇、步进电机和调平传感器均需要通过稳定线束连接到运动控制器。线束在运动区域内应尽量采用拖链或固定扎带约束，避免小车往复移动时线材被同步带卷入或与型材边缘摩擦。步进电机安装面应保持足够刚性，电机座与皮带轮的位置关系要便于张紧调节；风扇风道则需要兼顾散热效率与零件轮廓避让，不能为追求风量而使风道压入有效成型空间。

　　从结构建模角度看，该装置适合用于校核铝型材框架装配关系、同步带绕线路径、直线导轨平行度、丝杆支撑方式、热床安装层级以及喷头小车干涉情况。设计人员可在三维环境中模拟喷头到达四角和平台上升至最高位置时的空间状态，检查维护工具是否能够进入紧固件位置，也可进一步评估增加封闭罩、照明、过滤装置或耗材干燥系统后的布局余量。整体结构强调可装配、可调节和可扩展，适合作为桌面FDM设备机构设计、运动方案对比和非标打印装备改造的参考对象。
