带斜齿传动段的阶梯轴齿轮轴

　　该零件属于典型的齿轮轴一体化传动构件，将斜齿轮工作段与多级阶梯支承轴段整合在同一根轴体上，主要用于减速器、变速器、机床进给箱以及各类需要在有限空间内完成扭矩传递的机械传动单元中。相比齿轮与轴分体装配的方案，齿轮轴结构减少了轮毂配合、键连接和轴向定位零件，在小模数、大传动比或安装空间受限的场合更具优势，能够提高传动链的同轴度和整体刚性。

　　从实际使用场景看，这类轴通常布置在传动箱内部，斜齿段与配对斜齿轮啮合，承担转速变换和扭矩输出；圆柱轴段则穿过轴承、密封件和箱体孔位，形成旋转支承。斜齿轮采用螺旋齿布置，啮合过程中齿面接触线沿齿宽逐步进入和退出，运转时比直齿轮更平稳，冲击与噪声较低，适合中高速、连续载荷工况。齿部与轴身一体加工后，可避免齿轮孔与轴之间的配合间隙，在频繁换向或载荷波动时仍能保持较稳定的传动精度。

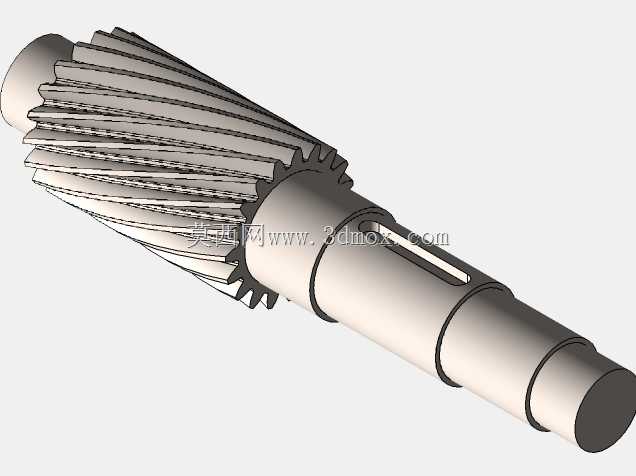

　　结构上，轴体沿轴向分为多个功能区域。左端为斜齿轮成形段，齿顶圆、齿根圆和螺旋角构成主要啮合边界；齿侧附近设置有较小直径的过渡轴颈，可用于轴承内圈定位或隔套贴合；中部为较长的圆柱支承段，表面加工有键槽，用于安装联轴器、同步带轮或其他动力输入件；右端继续通过台阶变化形成轴承配合段和轴端限位面。各段直径差异不仅满足装配顺序，也承担轴向定位作用：轴承、挡圈、套筒或密封件可依靠轴肩获得明确安装位置，减少装配时的累计误差。

　　设计这类轴时，需要同时考虑啮合强度、轴的弯曲刚度、扭转刚度以及轴承支承跨距。齿部参数不能孤立确定，螺旋角、模数、齿数、齿宽和变位系数会影响重合度、轴向力方向和齿面接触强度。由于斜齿轮传动会产生轴向分力，轴承选型与箱体支承结构应能承受径向与轴向联合载荷；在成对使用斜齿轮的传动箱中，还可通过合理布置旋向，使部分轴向力相互抵消。轴肩高度需兼顾定位可靠性和应力集中控制，过渡圆角不宜过小，尤其在齿根、键槽端部和直径突变处，往往是疲劳裂纹容易起始的位置。

　　外形尺寸与安装边界方面，三维建模时应重点控制总长、各轴段直径与长度、齿顶圆直径、键槽宽度和深度、键槽轴向位置以及轴肩端面距离。齿部外圆决定齿轮箱内部最小径向间隙，轴端和轴肩位置决定轴承、密封座、挡圈及连接件的排布空间。若该轴通过轴承安装在箱体上，支承轴颈的尺寸公差、圆柱度和表面粗糙度会直接影响轴承寿命；键槽则需与传动件轮毂长度匹配，槽端位置不能与轴承配合面或应力集中区域过度重叠。

　　建模过程中，斜齿段适合通过齿廓曲线、螺旋线路径和扫掠成形建立，再按齿数进行圆周阵列；轴段部分采用旋转特征即可高效生成，键槽通过拉伸切除完成。需要注意的是，齿根圆角、轴肩圆角和退刀槽在外观上容易被简化，但在工程模型中应保留，因为这些细节会影响热处理应力分布、加工刀具路径和有限元分析结果。若后续用于工程图输出，还应补充配合公差、齿面粗糙度、热处理硬度和中心孔等制造信息，使模型不仅具备展示效果，也能服务于加工、装配与校核。

　　整体来看，该齿轮轴结构紧凑、功能分区明确，适用于对传动平稳性和空间利用率要求较高的机械系统。其设计核心不在于单一外形造型，而在于齿部啮合、轴段支承、键连接定位和箱体安装边界之间的协调；只有把受力路径、装配顺序和加工工艺同时纳入三维结构，才能形成可制造、可装配、可长期运行的传动零件。
