五十毫米外径管线直线导向夹持模组

　　这套结构在做三维布局时最先要卡住的边界条件，就是适配外径50mm的圆形管道，所有滚轮的槽底圆弧、夹持开口的净距、两侧立板的安装孔位都围绕这个管径展开，不会出现小规格管线装进去晃荡、大规格管线卡不进槽的问题。现场使用场景大多集中在长距离管材输送工位，比如型材切割线上的圆管进给导向、焊管机组出口段的直线托举、管材自动包装线的对齐输送，也可以直接集成到管道预制工装里，作为组对焊接前的轴向行走支撑。

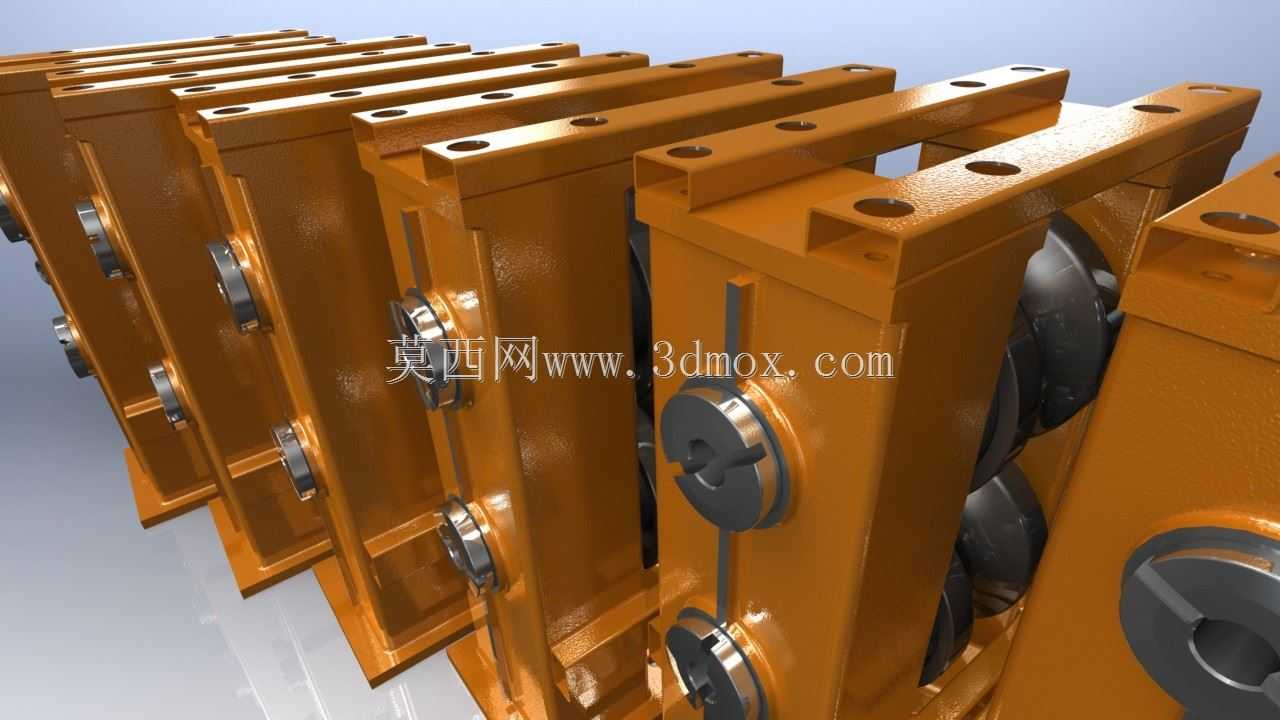

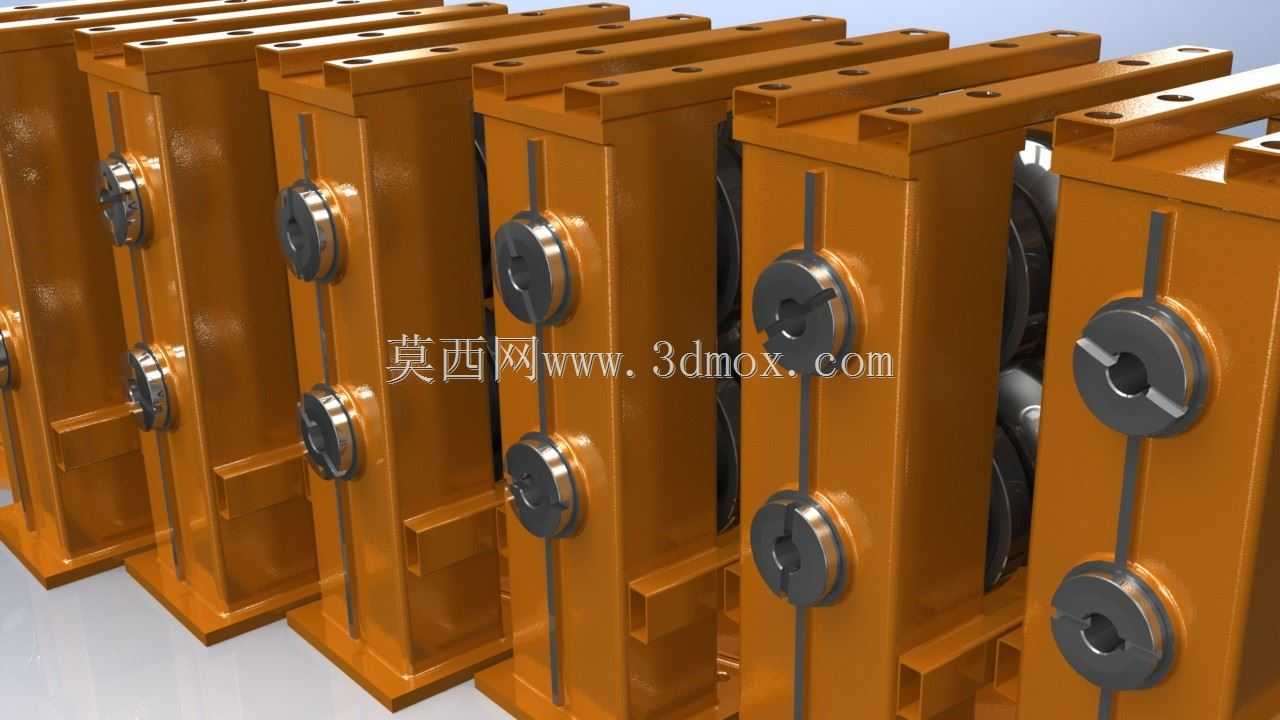

　　从实际功能来看，模组并排布置了多组立式承载框架，每一组框架对应上下两排导向滑轮，滑轮的轮槽加工出和50mm管外壁匹配的圆弧曲面，管道从模组中间穿过时，上下轮面同时贴合管身，既限制管道竖直方向的跳动，也抵消水平方向的偏移，让管材沿着设定的直线方向平稳进给，不会在输送过程中出现扭转、跑偏。滑轮和立板之间采用转轴穿装固定，轮体内置回转配合面，管道轴向移动时滑轮随动转动，把管道和支撑件之间的滑动摩擦转换成滚动摩擦，长管推送的阻力大幅降低，也不会刮伤管道外表面的涂层或者加工面。

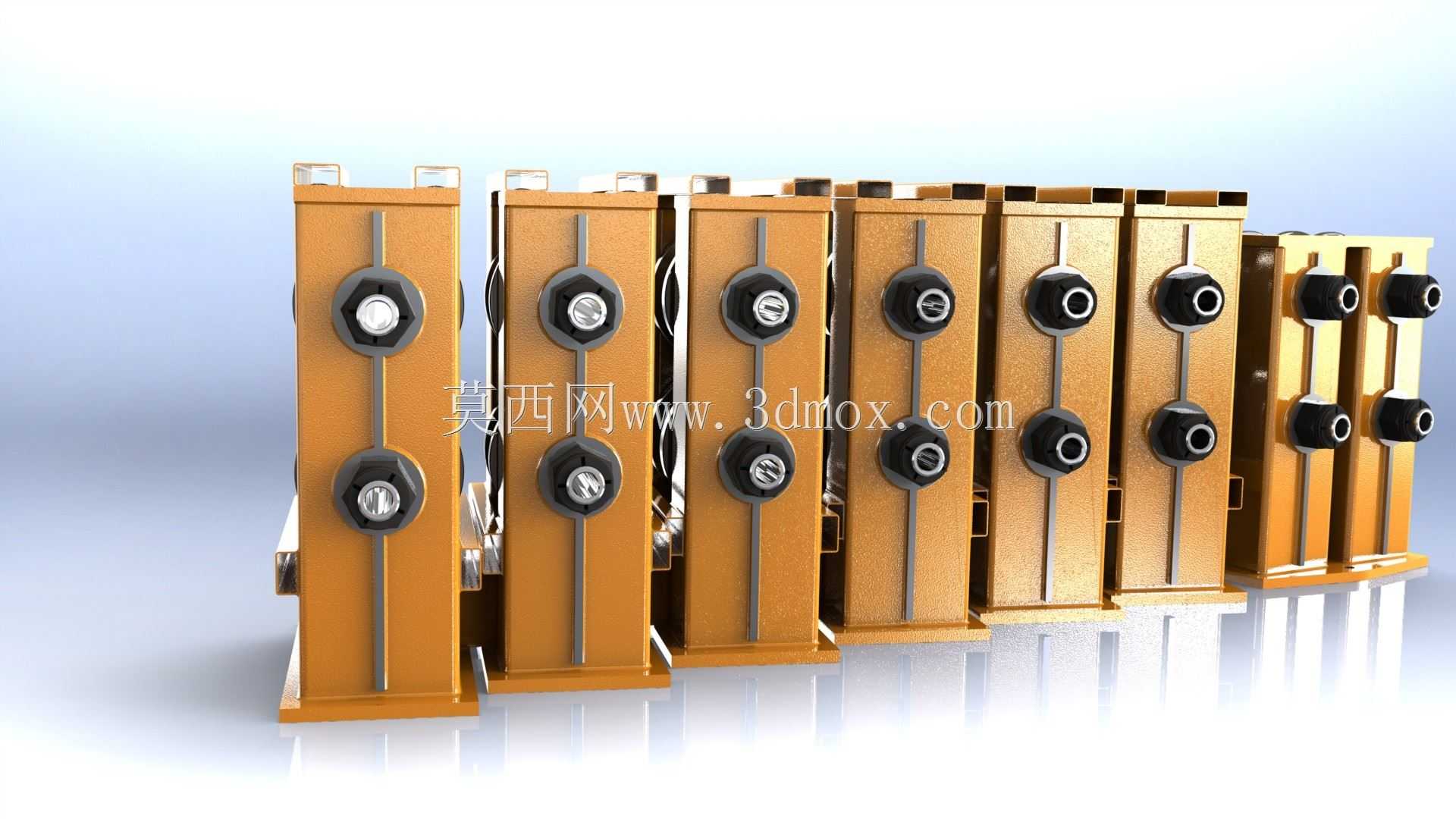

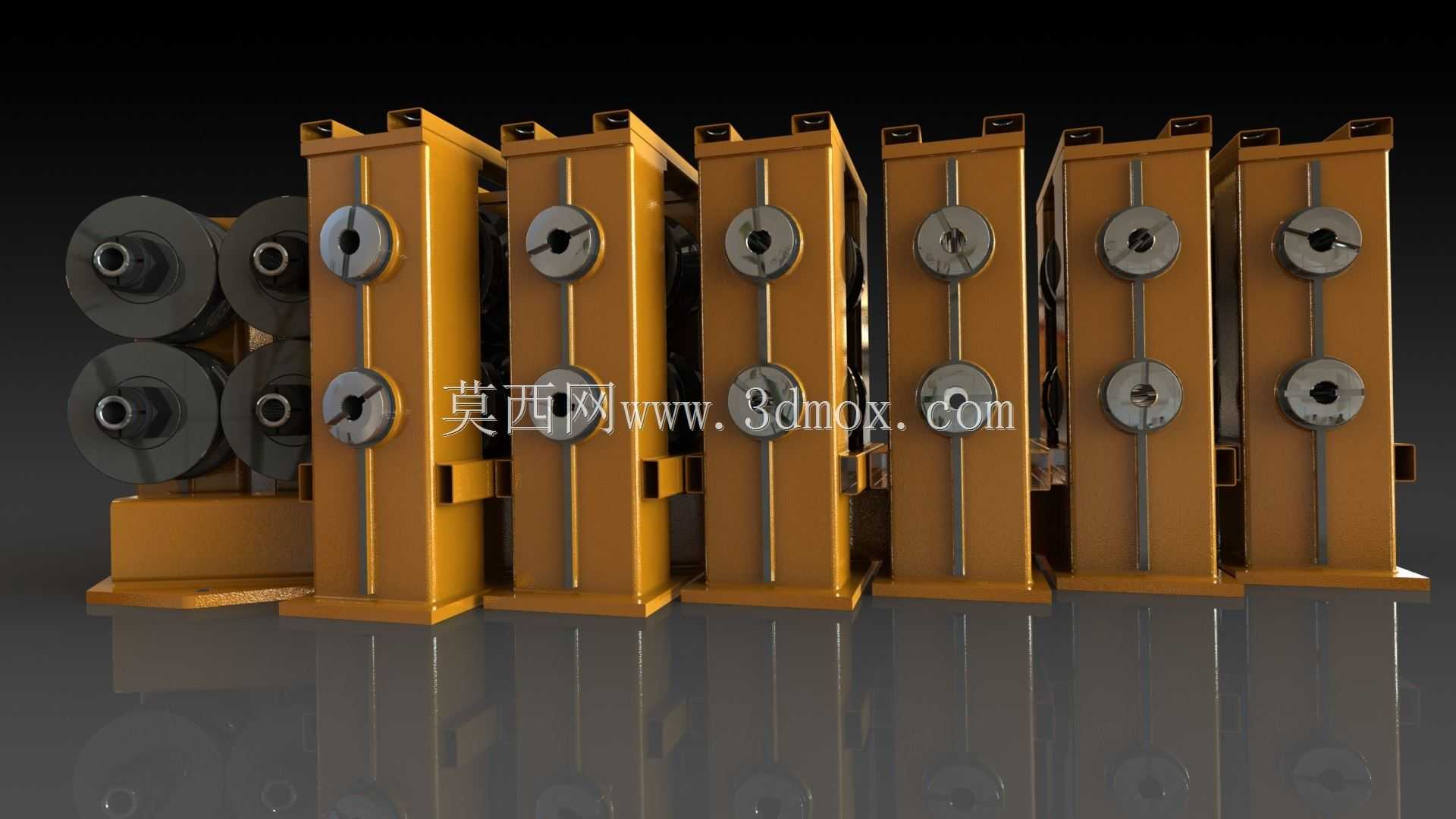

　　设计思路上没有采用整块厚重的铸铁底座，而是用多件独立的立式钢板支架并排排布，支架顶部加工出带螺栓孔的连接法兰面，既可以单件固定在设备工作台的T型槽上，也可以把多件支架通过顶部的连接横梁串接成整体长模组，适配不同长度的输送工位。支架本体做了折弯加强的立筋结构，在保证整体刚性的前提下减少实体材料占用，支架侧面预留的转轴安装孔采用同轴度公差约束，上下两根转轴的孔位中心距严格对应管道中心的设计位置，装配后所有滑轮的槽底圆弧中心处在同一条直线上，管道穿入后不会出现别卡、受力不均的情况。

　　外形安装边界方面，单组立式支架的宽度、高度都按照常规工装台的安装空间预留，支架底部的支撑脚向外延伸出贴合面，落地放置时接触面积足够，不会受管道侧向推力出现倾覆；相邻支架之间的间距可以根据输送管材的长度、自重灵活调整，输送薄壁长管时缩小支架间距，避免管身中段下垂挠曲，输送短段厚壁管时可以拉大间距减少模组整体成本。滑轮端面的轴向限位凸台高出轮槽侧面，管道即使在进给时出现小幅轴向窜动，也不会从轮槽侧边滑出。

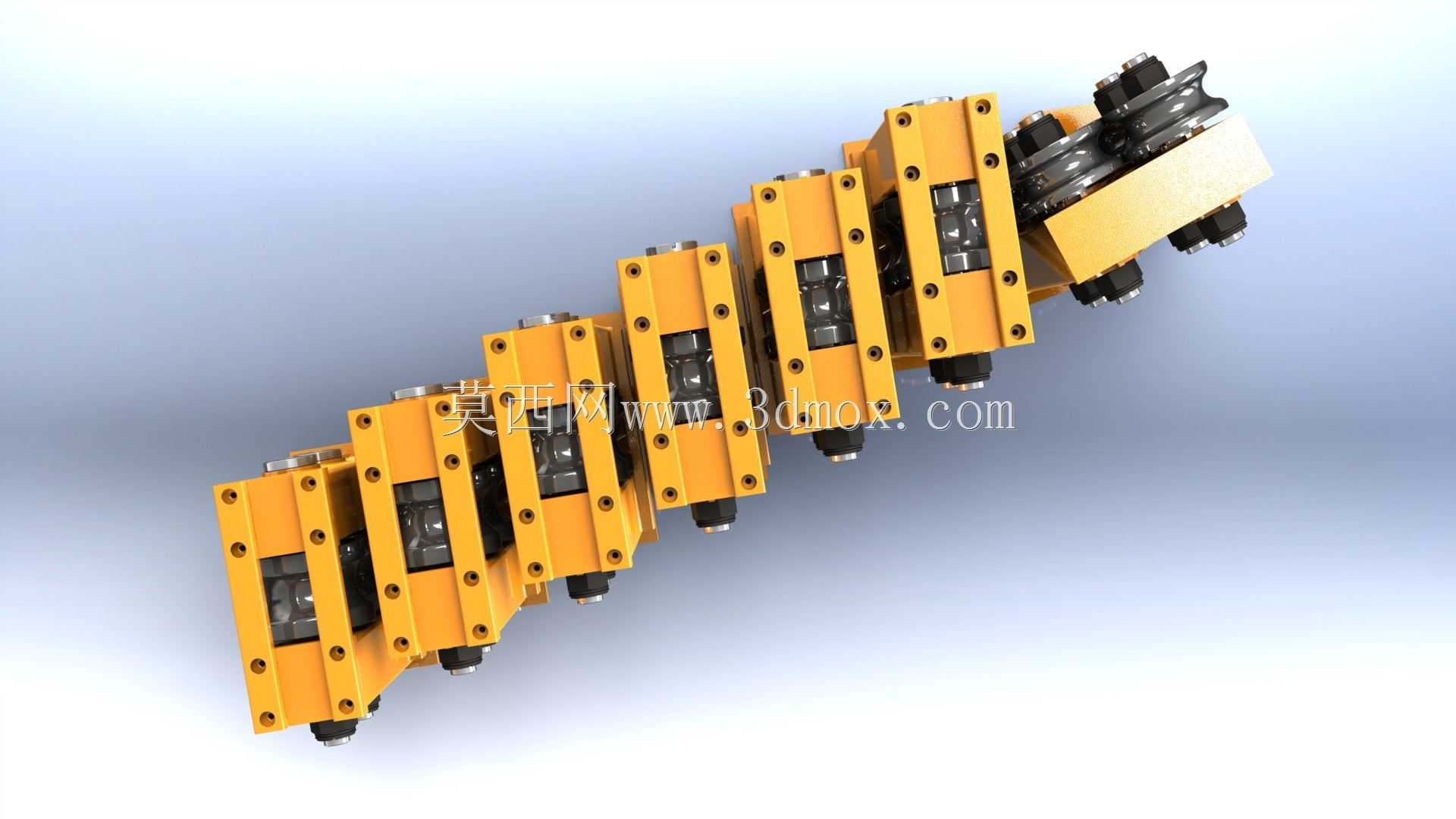

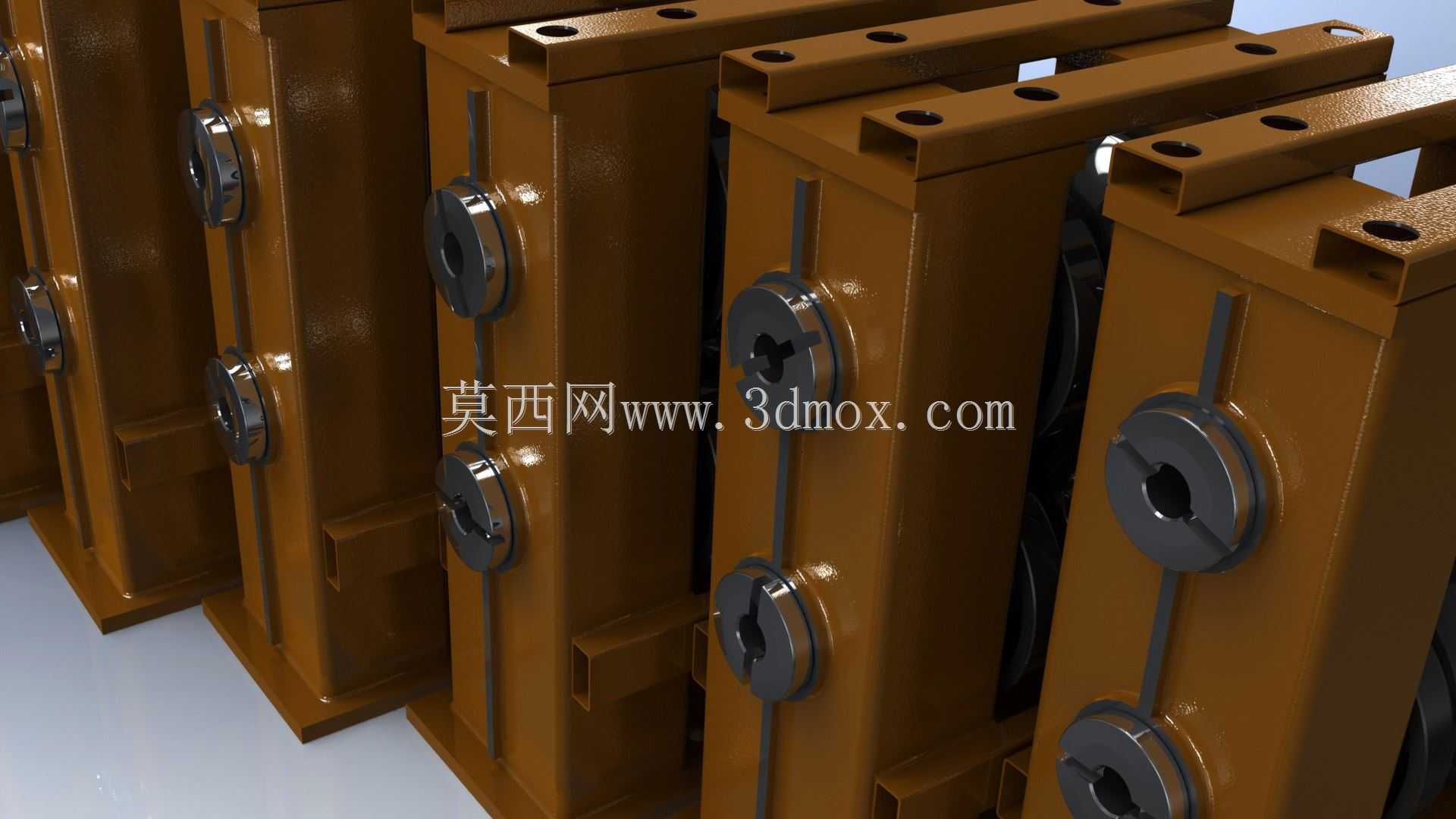

　　在结构细节处理上，所有转轴的端部都做了沉台固定，紧固件锁付后端面不超出支架外轮廓，避免现场人员走动、管线排布时发生刮碰；支架的棱角位置做了倒角处理，装配和检修时不会划损操作人员的防护手套。这套模组既可以单独作为管道导向支座使用，也可以多组串联组成长距离线性输送轨道，配合推送机构就能完成圆管的自动上料、定长进给工序，在管道加工、流体管线预制、长轴类零件输送的工位里都能直接匹配安装，建模时所有配合面、安装孔位、轮槽曲面都按实际加工尺寸绘制，导入装配环境后可以直接校验管道穿行的运动间隙，不需要二次调整结构干涉。
