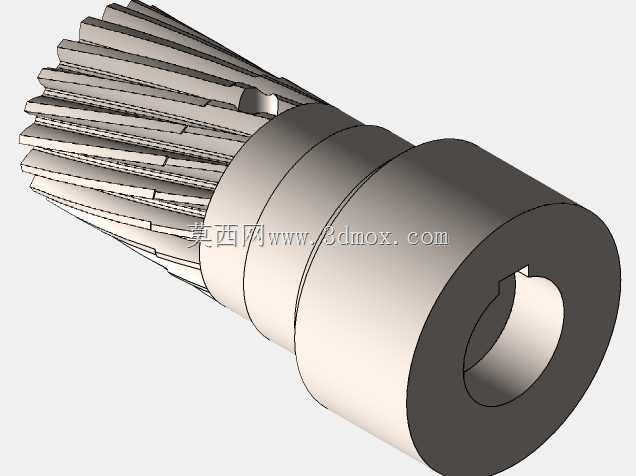

带键槽内孔渐开线花键空心传动轴

　　这款零件属于传动系统里的扭矩转接构件，整体为同轴回转结构，一端加工出外渐开线花键齿段，另一端为光滑圆柱轴身，中心开通孔，通孔末端内壁加工有平键键槽，主要用在需要轴向滑移啮合、同时靠内孔键槽完成周向扭矩锁定的传动工位里。

　　从实际装机场景来看，这类结构常见于变速箱换挡滑移齿轮配套的花键输出端、小型减速机的输入转接轴、工装夹具的旋转动力接头，也会用在轻工设备的进给传动链中：外花键段可以和配套的内花键套保持周向同步，同时允许配合件沿轴向小范围滑动，用来完成离合、换挡、间隙补偿这类动作；而尾端的内孔键槽则用来套装在驱动轴的轴头上，通过平键传递扭矩，不需要额外做轴端锁紧结构就能保证周向不打滑。

　　设计时首先要把控的是各段同轴度：外花键的分度圆、外圆柱面的轴线、内孔的轴线必须保持重合，建模时先以中心轴线为全局基准绘制回转草图，先拉出整体空心坯料的轮廓，再分段处理特征。尾端的内孔尺寸要和配套驱动轴形成过渡配合，键槽的宽度、深度按照平键国标取值，键槽的侧壁要和内孔轴线平行，槽底留出足够的壁厚，避免扭矩传递时键槽位置出现应力开裂。外花键段的齿形采用渐开线齿廓，齿顶、齿根都做了微小圆角过渡，不会出现锐边应力集中，花键的有效长度要大于配套内花键套的轴向滑移行程，保证滑动到任意极限位置时啮合齿数都能满足承载要求。

　　外形安装边界上，零件的最大外径是尾端光滑圆柱段的外圆，这个圆柱面一般作为装配时的径向定位基准，安装时可以穿入支撑轴承的内圈，靠轴肩完成轴向定位；花键段的齿顶圆直径小于光滑圆柱段外径，装配时花键套可以从轴端顺利套入，不会和轴肩发生干涉。中心通孔一方面减轻了零件整体重量，降低转动惯量，让高速启停时的动态响应更平稳，另一方面也可以穿入润滑油路，给花键啮合面供给润滑脂，减少滑动磨损。

　　结构校核阶段要重点关注两个危险截面：一个是内孔键槽所在的截面，这里因为开了键槽，有效承载截面积被削弱，要核算扭转切应力，保证在额定扭矩下键槽侧壁的挤压强度低于材料许用值；另一个是花键齿根的截面，渐开线花键靠多齿共同分担扭矩，齿根的弯曲应力要结合啮合齿数折算，避免个别齿受载过大出现断齿。轴身上的几级台阶轴肩，除了给轴承、限位套提供轴向定位面，台阶处都做了退刀槽和圆角，加工时外圆磨削、花键铣削都有退刀空间，不会出现刀具和已加工面磕碰的问题。

　　实际使用中，外花键和内花键套采用间隙配合，滑动时无卡滞，啮合侧隙控制在合理范围，正反转切换时的空程量很小；内孔和驱动轴的配合选H7/k6过渡配合，装配后同轴度误差小，高速转动时不会出现偏心振动。整个零件的所有特征都完全参数化，修改花键模数、齿数、内孔直径、键槽宽度、各段轴长之后可以快速衍生出不同承载规格的同系列转接轴，不用重新从零搭建特征，能直接对接工程图生成、干涉检查、装配模拟的后续设计流程。
