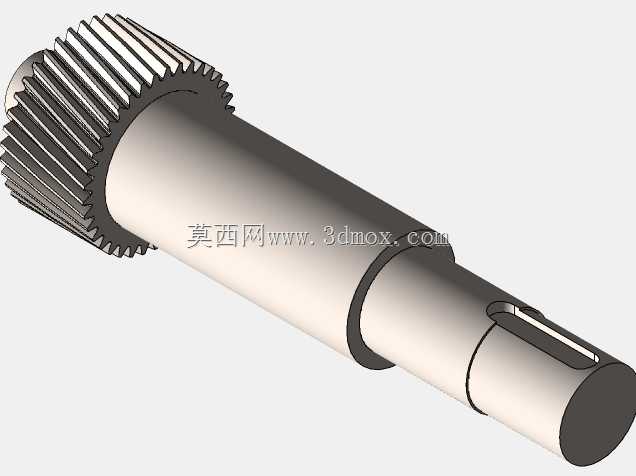

带斜齿传动段与键槽的阶梯齿轮轴

　　该零件属于典型的齿轮轴类传动构件，将斜齿轮轮齿与阶梯轴身整合为一体，适用于中小载荷、要求传动平稳且安装空间受限的减速、变速或动力传递机构。轴端加工有平键键槽，用于与带轮、联轴器、轮毂或其他回转件形成周向固定，传递扭矩时可避免配合件相对打滑；齿轮段靠近轴的一侧布置，使啮合力作用点距离支承位置较近，有利于缩短悬臂长度、降低轴端挠度并改善轴承载荷分布。

　　从结构布局看，轴身采用多段阶梯形式，各段直径沿轴向变化，既为轴承、隔套、密封件和传动轮毂提供定位轴肩，也便于装配时按顺序推入零件。齿轮段外圆分布连续斜齿，齿向相对轴线呈螺旋角，啮合过程中轮齿逐步进入和退出接触，相比直齿传动冲击更小、噪声更低，重合度更高，适合转速较高或对运行平顺性有要求的场合。斜齿在承载时会产生轴向分力，因此实际机构中需要配对使用角接触轴承、圆锥滚子轴承或采用止推结构承受轴向力，轴承选型和端盖压紧间隙需在总装时同步校核。

　　轴的右端为主要外伸连接段，键槽开设在该段表面，槽底、槽宽和端部过渡应满足配合轮毂的安装要求。键连接区域的轴径通常按轮毂孔公差加工，装配后依靠键侧面承受挤压力，轴肩则限制轮毂轴向位置。若该端连接联轴器，应校核轴伸长度与联轴器毂长的匹配关系，避免键槽超出有效配合范围；若连接带轮或链轮，则需关注悬臂载荷对轴承寿命和轴弯曲应力的影响。

　　齿轮轴在设计时通常先根据传递功率、转速、工况系数和预期寿命确定模数、齿数、螺旋角、齿宽及材料热处理要求。轮齿与轴体一体化的方案适合齿根圆直径较小、齿圈壁厚不足或无法单独加工齿轮轮毂的场合，但也意味着齿面磨损或轴颈损伤后整体更换成本较高。建模过程中应准确表达齿顶圆、齿根圆、分度圆、螺旋线走向、齿宽端面以及轴段过渡圆角；轴肩位置不宜形成尖锐拐角，重要承载段应设置圆角或退刀槽，以降低应力集中。

　　安装边界方面，该轴需要穿过箱体或支座，轴承位轴径、齿轮段外径、轴伸长度和键槽位置共同决定周边空间。箱体内部需预留齿轮啮合间隙、润滑油流动空间和拆装余量；轴承外侧应考虑密封件、挡圈或端盖的位置；轴伸穿出设备处需根据环境选择油封、迷宫密封或间隙密封。齿轮副中心距、轴线平行度和齿面接触斑点是装配调试中的关键项，中心距偏差会影响齿侧间隙，轴线歪斜则可能造成偏载、局部点蚀和噪声升高。

　　在实际应用中，这类齿轮轴常见于减速器输入级或中间级、小型传动箱、进给机构以及专用设备的动力传输单元。其功能不是单纯支撑回转零件，而是在同一轴体上完成齿轮啮合、扭矩输出和零件定位。结构设计需要兼顾齿面接触强度、齿根弯曲强度、轴的扭转与弯曲刚度、轴承寿命以及润滑路径。三维建模时应保留各轴段直径差、轴肩端面、键槽开口、齿轮齿形和端部倒角等细节，以便后续进行干涉检查、工程图出图、加工工艺编排和虚拟装配验证。
