带键槽斜齿主动齿轮轴传动件

　　该零件属于典型的小模数斜齿主动齿轮轴，常见于紧凑型减速箱、伺服传动机构、电动工具输出端以及小型工业设备的动力传递单元中。齿轮段与轴身采用一体化结构，避免了齿轮与轴分体装配后产生的配合间隙，在高速启停、正反转切换和冲击载荷工况下，能够保持较高的传动刚性与定位一致性。斜齿部分沿轴向形成连续螺旋啮合，相比直齿结构，其重合度更大，齿面接触线沿齿宽逐步进入和退出啮合，运行时噪声更低，承载能力更稳定，适合对振动、噪声和传动平顺性有要求的封闭箱体内部。

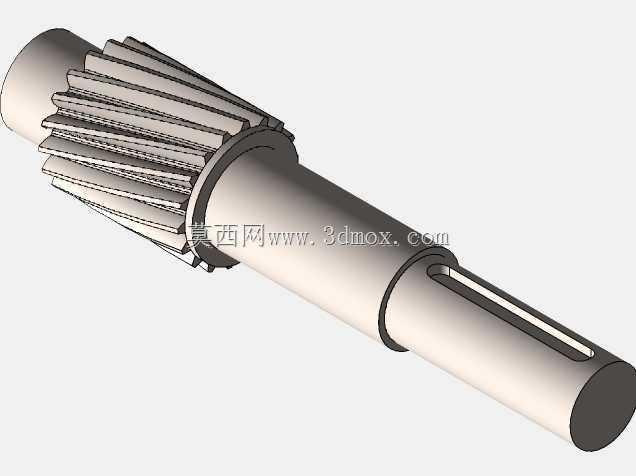

　　从实际布置角度看，零件左端为齿轮工作段，齿顶圆与相邻齿根之间保留完整渐开线齿形，齿向具有明显螺旋角；右端为较长的光轴支承段，并在轴侧加工出长圆形平键槽。该键槽用于与联轴器、带轮、链轮或外部驱动件进行周向固定，使扭矩能够通过键侧接触可靠传递。轴身上设置有不同直径的台阶，这些台阶不仅承担轴向定位作用，也为轴承内圈、隔套、挡圈或密封件提供安装基准。设计时需要重点控制各轴段的同轴度、齿轮节圆相对于支承轴颈的径向跳动，以及键槽相对于轴线的对称度，否则装配后容易出现齿面偏载、轴承发热和传动卡滞。

　　在箱体内部，这类齿轮轴通常由两端轴承支承，齿轮段靠近其中一个支承点布置，以缩短悬臂长度、降低啮合力对轴承的弯矩影响。轴端伸出位置可根据箱体结构配置油封或端盖，防止润滑油泄漏并阻挡粉尘进入。齿轮啮合区需要保证足够的浸油或飞溅润滑空间，齿顶与箱体内壁之间应留有安全间隙，避免热膨胀、装配偏差或润滑油搅动受阻。轴肩高度要兼顾轴承拆装和定位可靠性，过高会造成轴承内圈拆卸困难，过低则可能在轴向力作用下失去定位效果。

　　建模过程中，齿部结构需要围绕渐开线齿廓、螺旋角、齿宽和齿根过渡进行连续构建，齿根处应保留圆滑过渡，避免应力集中在高频载荷下诱发疲劳裂纹。轴段部分以回转特征为主体，再通过切除方式形成键槽，键槽端部圆角与铣刀加工路径相对应，不能简单建成尖锐直角。外圆表面、齿面和键槽侧面的精度要求并不相同：支承轴颈通常服务于轴承配合，尺寸精度和表面粗糙度要求较高；齿轮齿面影响啮合平稳性与接触强度；键槽则更关注宽度尺寸和侧面接触状态。

　　在选型与校核时，需要结合输入转速、传递扭矩、传动比、润滑方式和预期寿命判断齿面接触强度与齿根弯曲强度。斜齿轮在啮合时会产生轴向分力，因此两端轴承选型应考虑径向力与轴向力的组合承载，必要时采用角接触球轴承或圆锥滚子轴承成对布置。轴的挠度也需要复核，尤其在齿轮啮合力和带轮张紧力同时作用时，过大的轴变形会破坏齿面接触区，导致局部磨损加剧。

　　该结构整体外形细长，左端齿轮外径最大，中部轴肩形成装配分界，右端键槽轴段负责动力接入。安装边界主要受齿轮齿顶圆、轴段总长、轴承配合直径、键槽宽度及轴端伸入联轴器长度约束。三维设计时应将这些装配关系同步表达清楚，使工程人员在后续出工程图、做箱体干涉检查和搭建传动总成时，能够直接判断零件在减速机构中的空间位置与配合方式。
