四辐条三槽三角带轮传动构件

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649887
  • 四辐条三槽三角带轮传动构件

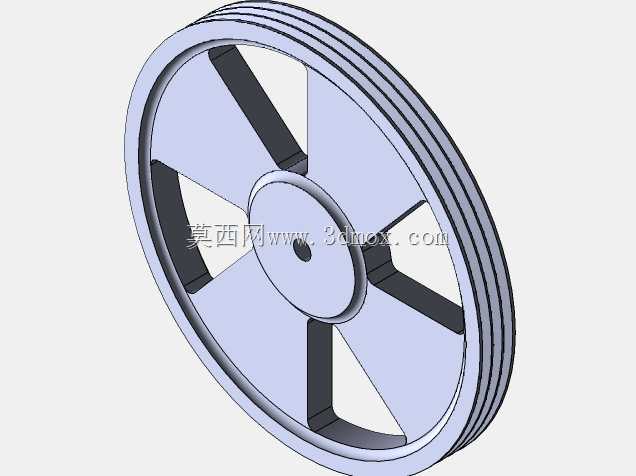

  该轮盘类零件属于开口式三角带传动系统中的从动或主动轮构件,整体采用圆盘外缘加中心轮毂、四组直辐条连接的结构形式,外缘连续加工三道V形带槽,用于同时容纳三根标准三角带,在中小型粉碎机、农用脱粒设备、木工锯机、通风机组以及简易输送装置中承担动力传递任务。多槽并列布置可以在相同轮径下提高摩擦接触面积,使单根胶带载荷下降,尤其适合电机端到工作机端中心距较长、启动冲击较频繁的场合;当设备瞬时过载时,胶带还能在槽面产生微量打滑,避免硬连接将冲击直接传递到减速机轴或电机轴。

  从结构布局看,轮缘外侧保留较宽的环形实体带槽区,槽底直径、槽顶直径和槽间分隔脊均按三角带楔面接触关系建立,轮缘内侧则通过四块等角度分布的矩形辐板与中央轮毂相连。辐条之间形成大面积镂空,既减少铸铁或铸钢毛坯重量,也降低旋转惯量,使设备启动阶段电机扭矩需求更平缓;镂空区域同时便于检修时观察胶带磨损、清理轮槽积尘,并在高速旋转时减小风阻噪声。中心轮毂设置轴向通孔,用于穿入传动轴,孔端周围的凸台增加了与轴肩、键槽配合区域的有效长度,能够改善扭矩传递时的局部应力分布。

  建模时需要重点控制轮缘外圆、轮毂内孔和两侧端面的同轴关系。三道V形槽应沿轮宽方向均匀分布,槽型角度、槽深和槽间距直接决定三角带侧面能否充分贴合;若槽底过深,胶带会触底而失去楔紧效果,若槽脊过薄,则铸造和车削后容易出现振动磨损。辐条与轮缘、轮毂交接处不宜采用尖锐直角,实际铸件通常保留过渡圆角,以降低冷却收缩时产生裂纹的风险,并减小旋转载荷下的应力集中。轮盘两侧面可根据平衡要求设置去重区域,单件生产后通过静平衡校验,较高转速场景还应进行动平衡修正。

  安装边界方面,该构件需要以中心孔与传动轴形成过渡或小过盈配合,并通过平键传递扭矩,轴向位置依靠轴肩、挡圈或锁紧套固定。外围设计要为三角带预留包角空间,轮槽中心线应与配对带轮严格对齐,轴向偏斜会造成胶带单边磨损、发热和脱带。设备机架上应保留张紧调节行程,使胶带安装后能够通过电机滑轨或张紧轮调整预紧力;轮盘外侧还需考虑防护罩位置,防护罩与轮缘、胶带之间既要保留安全间隙,又不能干涉通风散热。维护人员拆卸时可利用轮毂端面的螺纹孔或拔轮器作用面,避免直接敲击轮缘造成槽面损伤。

  在整机选型中,这类多槽辐条带轮常用于转速不极高但传递功率较稳定的轴系。它相比实心轮盘更节省材料,相比单槽带轮承载能力更强,结构简单、对安装环境要求低,适合粉尘、木屑、谷壳等工况较粗放的生产现场。三维设计阶段将轮槽、辐条、轮毂和键槽作为独立特征构建,便于后续按轴径、带型和中心距调整规格,也方便工程人员直接生成铸件外形、加工余量和装配校核所需的尺寸参考。
