螺旋输送绞龙叶片轴结构设计

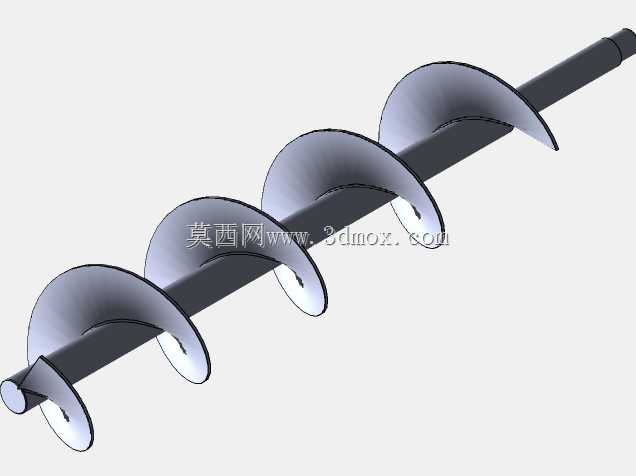

　　这套螺旋绞龙轴的三维结构围绕连续输送工况展开，核心由一根贯通式中心轴与等距布置的螺旋叶片组成，叶片沿轴向形成连续的螺旋推送面，物料进入螺旋槽后，随叶片旋转被沿轴向推移，完成粉体、颗粒料、小粒径散料的定量给料与水平/倾斜输送。现场布置时，中心轴两端预留轴头用于装配轴承座与驱动联接端，轴端直径与配合段长度需匹配现场减速电机输出轴、联轴器及支撑跨距，安装前需校核两支撑点同轴度，避免轴系挠曲引发叶片刮蹭输送槽内壁。螺旋叶片的外径直接决定输送槽内径匹配关系，叶片外圆与槽体内壁需保留均匀径向间隙，间隙过小会因加工装配误差出现卡滞、磨损加剧，间隙过大则会造成物料回流、输送效率下降，针对不同物料特性，散粮、塑料粒子等流动性较好的物料可适当放大间隙，湿粉、黏性物料则需缩小间隙并优化叶片表面光洁度，减少物料黏附堆积。

　　从设计思路来看，螺旋叶片采用等螺距连续布置，螺距尺寸结合输送量与物料安息角设定，水平输送工况下螺距通常接近叶片外径，倾斜输送时随倾角增大适当减小螺距，抑制物料下滑回落；叶片与中心轴的交接位置做连续贴合固定，保证扭矩传递路径稳定，避免叶片受物料阻力后出现开焊、变形。中心轴的直径选取需兼顾扭转强度与支撑跨距下的挠度控制，长距离输送场景下若轴跨过大，需在中间增设吊挂轴承，吊挂轴承的布置位置要避开物料主输送通道，或采用密封结构防止粉料侵入轴承内部。

　　这类绞龙轴广泛应用于粮食加工、建材配料、环保输料、化工粉体给料等场景，在搅拌设备中也可作为搅拌主轴，通过螺旋面带动物料上下循环翻动，实现混合均质。结构建模过程中，螺旋叶片通过螺旋线引导曲面成型，准确还原叶片的螺旋升角与连续曲面形态，中心轴、叶片、两端轴头的装配关系完整呈现，工程人员可直接基于该结构核对输送槽匹配尺寸、驱动端联接尺寸与支撑位布局，也可在此基础上调整叶片直径、螺距、轴长参数，适配不同输送量与安装空间的需求。实际选型时，还要结合物料磨琢性调整叶片厚度，磨琢性强的矿粉、砂石料需加厚叶片或选用耐磨材质，黏性物料则可在叶片边缘增设防粘结构，整体结构没有复杂冗余部件，加工工艺性好，维护时仅需拆解两端支撑即可抽出轴系清理残料，非常适合散料连续输送的长期作业场景。
