圆柱螺旋压缩弹簧精密三维结构

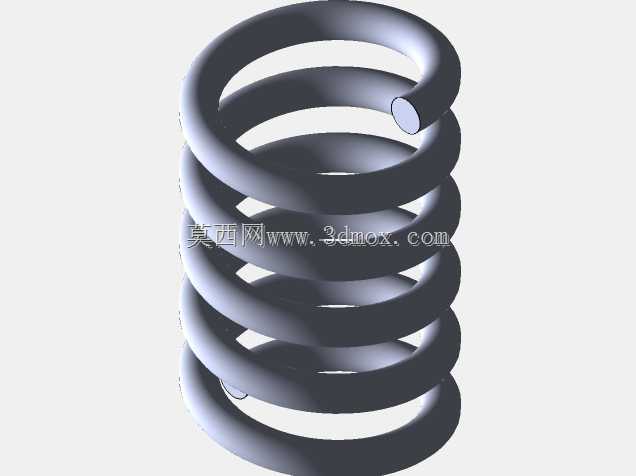

　　圆柱螺旋压缩弹簧是机械系统里最常见的弹性储能元件之一，这一模型围绕等节距圆柱压缩弹簧的真实成型逻辑展开，簧丝截面保持完整圆形轮廓，螺旋升角沿有效圈段均匀过渡，两端支承圈通过并圈处理形成平稳承力端面，能够在装配后直接贴合弹簧座平面，避免工作过程中出现偏载、滑移或局部点接触。从设备选型角度看，这类弹簧广泛用于阀门启闭复位、冲压模具卸料、液压阀组阀芯回位、振动筛隔振支承、自动化夹具压紧、车辆悬架缓冲以及电器开关触压机构中，其核心作用是在外力作用下产生可控轴向变形，将机械能转化为弹性势能，在外载撤除后迅速释放并推动相关构件回到初始位置。

　　建模过程中需要重点控制簧丝中心线的螺旋轨迹，不能仅用简单圆环堆叠代替连续扫掠路径；工程上通常先确定弹簧中径、簧丝直径、有效圈数、支承圈数、自由高度和节距，再以螺旋线作为扫掠路径，让圆形草图沿路径连续扫描成型。端部并圈区域要注意节距逐步收窄，使相邻簧丝逐渐贴合，磨平端面后支承面与弹簧轴线保持垂直，这样在压并工况下载荷才能均匀传递到每一圈簧丝上。若端部不做并圈或端面垂直度不足，弹簧受压时容易发生侧向弯曲，相邻圈之间摩擦异常，进而导致刚度曲线偏离设计值。

　　外形尺寸与安装边界方面，弹簧外径决定了安装孔的最小避让尺寸，内径则决定了导向轴或芯杆的最大直径；实际布置时通常在外径与安装孔之间保留少量径向间隙，在内径与导向轴之间也留出滑动余量，既防止弹簧受压缩时因直径胀大而卡滞，又避免间隙过大造成失稳。自由高度需要结合预压缩量和工作行程确定，预压量保证弹簧在初始装配状态下不松动，工作压缩量则落在材料允许应力范围内，压并高度作为极限位置不能与机构其他零件发生干涉。

　　从受力特性看，压缩弹簧的轴向刚度与簧丝直径的四次方近似成正比，与中径的三次方和有效圈数成反比，因此设计人员在调整承载能力时，往往优先改变簧丝直径或中径，而不是单纯增减圈数。圈数增加会降低刚度并增大轴向变形能力，同时提高吸振和缓冲效果；圈数减少则刚度提高，适合需要快速复位、承载较大的场合。模型中螺旋圈之间保留清晰的轴向间隙，能够直观反映未加载状态下的节距分布，也便于在装配校核中检查弹簧被压缩到工作位置时，各圈是否提前接触、是否存在并圈冲击。

　　在结构细节上，簧丝端部断面应圆滑过渡，不应出现尖角或突变，因为弹簧在反复加载过程中，端部过渡区和内侧表面往往是应力集中最明显的位置。实际制造中，簧丝多采用冷卷或热卷成型，卷制后进行热处理强化、端面磨削和表面强化处理，以提高疲劳寿命。三维结构虽然不直接表达材料牌号和热处理曲线，但准确的圈数、中径、丝径和端部形态，可以为后续工程图绘制、受力计算、干涉检查和装配仿真提供可靠基础。

　　应用到具体设备时，弹簧的工作环境也会影响结构判断。例如在阀门中，它需要提供稳定的密封预紧力，变形量通常较小但对力值一致性要求高；在模具卸料机构中，弹簧随冲床行程反复压缩，疲劳寿命和抗松弛能力更关键；在隔振装置中，则需要利用弹簧的线性变形特性吸收冲击，同时配合导向结构限制横向摆动。该三维模型将连续螺旋体、圆形簧丝截面、并圈端部和整体圆柱轮廓完整呈现，能够帮助结构设计人员在装配环境中确认弹簧座、导向杆、限位套和周边零件之间的空间关系，也可用于运动仿真中观察压缩过程的直径变化、圈间接触和极限压并位置，从而减少样机阶段因弹簧选型不当带来的卡滞、断裂或复位失效问题。
