双槽V型SPA型三角带轮传动件

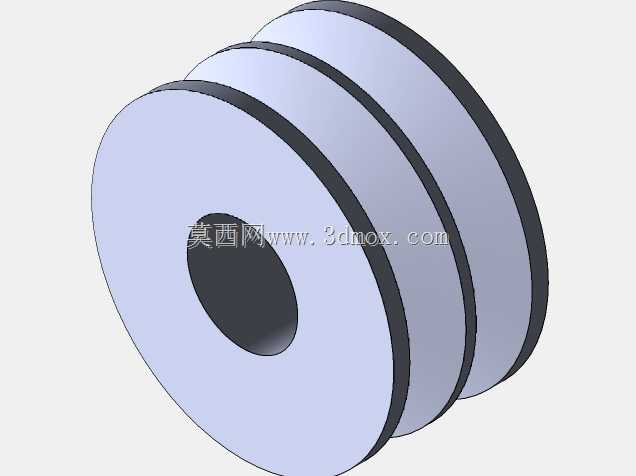

　　该零件为SPA型窄V带传动系统中的双槽皮带轮，整体采用回转体结构，轮体沿轴向依次布置两个独立的V型带槽，槽型轮廓与SPA系列窄V三角带的楔角、带顶宽度、带体高度相匹配，用于在动力输入轴与工作机负载轴之间传递旋转扭矩，依靠带槽两侧面与三角带侧面的摩擦力完成动力传输，在中小型工业传动场景中应用十分广泛。从实际装机场景来看，这类双槽SPA带轮常配套在小型风机、离心水泵、轻工输送线驱动端、木工机械主轴、小型粮食加工设备、台式机床辅机传动单元上，当单根三角带的传递扭矩不足以覆盖负载需求，或是传动系统需要预留一定的带体冗余承载能力时，采用双槽结构并行布置两根同型号SPA三角带，可有效分摊单根带的载荷，降低单根带的打滑概率，延长三角带的更换周期。

　　建模过程中首先以轮体中心轴线为回转基准，先绘制轮坯的半剖轮廓：轮体两端设置对称的轮缘挡边，挡边外径略大于V带安装后的带顶所在圆周直径，可在设备运行出现轻微窜动时避免三角带从槽侧脱出；两个V型槽之间设置凸起的中间隔圈，隔圈的轴向宽度经过匹配设计，保证两根三角带在运行过程中侧面不会发生相互摩擦剐蹭，同时隔圈的外圆直径低于带轮节圆直径，不会与三角带的底边产生接触干涉。带轮中心加工贯通的轴孔，用于穿装设备传动轴，轴孔与轮体外圆保持严格同轴，回转建模时所有轮廓均绕中心轴旋转生成，后续可根据实际选型需求在轴孔侧追加键槽、顶丝孔等装配特征，完成与轴的周向固定。

　　设计思路上，SPA系列属于窄V带范畴，相比普通普通V带，窄V带的楔面接触应力分布更合理，相同轮径下传递功率的能力更强，双槽布局在不显著增大带轮径向尺寸的前提下提升了传动冗余度。轮体的轴向总宽度由两个槽的槽宽、中间隔圈厚度、两侧轮缘厚度累加确定，安装时需要保证配对使用的主动轮、从动轮的两个对应带槽处于同一轴向平面，避免三角带运行时出现偏磨、掉带问题。带轮的节圆直径作为传动比计算的核心基准，建模时将V槽的节线位置尺寸作为核心约束，保证带传动的线速度计算、传动比匹配与实际选型参数一致。

　　从安装边界来看，该带轮套装在传动轴轴端后，轴向需要预留出足够的张紧调节行程，方便电机底座滑轨移动来调整三角带的预紧力；径向方向上，带轮外圆与周边设备护罩、机架构件之间要保留不小于三角带厚度的安全间隙，避免运行中带体与固定件发生刮碰。轮体两侧的端面保持平整，装配时端面与轴肩贴合，可限制带轮的轴向窜动，若负载端存在较大冲击，还可在轴端加装挡圈对带轮做轴向限位。这类回转类传动件的三维建模全程采用旋转特征生成主体，槽面的圆角、拔模斜度均按照带轮的通用工艺规范设置，既可以直接用于后续的工程图出图、加工尺寸校核，也可以导入传动装配体中完成带传动的干涉检查、运动仿真，验证两根三角带在运行全程的位置状态，提前排查装配时可能出现的槽位不对中、间隙不足等问题。在做设备维护选型时，只需要确认轴孔直径、槽数、SPA槽型、节圆直径几个核心参数，即可完成带轮的替换，双槽结构在长期运行后即使其中一根带出现老化松弛，另一根带仍可短时间维持设备运转，避免突发停机造成生产线中断。
