分段式螺旋输送绞龙叶片轴结构

　　这套螺旋绞龙轴结构面向散状物料的连续输送与定量给料场景，常见于粮食仓储上料、粉体配料、污泥挤出、小型钻探排屑以及农牧场清粪输料等工况。核心工作部件为一根沿轴向排布的分段螺旋叶片，叶片绕中心圆轴形成连续推送面，工作时轴体回转，螺距间的物料受叶片法向推力与槽体摩擦力共同作用，沿轴向平稳前移，避免散料在槽内翻滚架空。

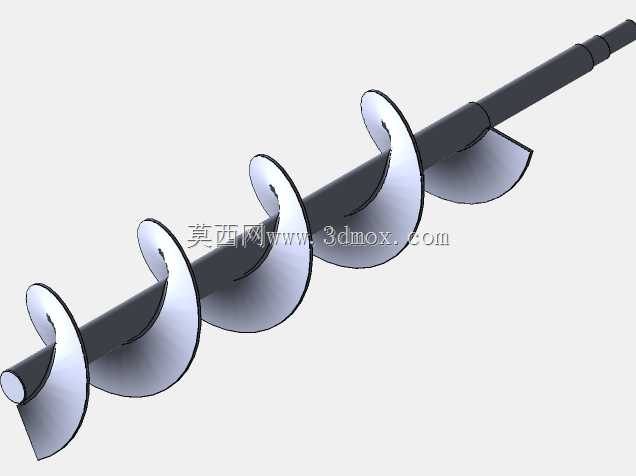

　　建模阶段先确定输送能力对应的轴径与螺距匹配关系：中心轴采用等直径圆棒，两端预留阶梯轴颈用于穿入轴承座、连接联轴器或驱动链轮，轴端台阶高度按轴承内圈定位公差设计，保证回转时径向跳动可控。螺旋叶片没有做成整根连续曲面，而是采用单片扇形板折弯后逐段焊接在轴身上，每段叶片之间保留均匀轴向间距，这种分段构造一方面降低大直径螺旋面的钣金成型难度，车间可直接按展开料切割、压型后组焊，另一方面当某段叶片被硬物磨损后，可单独割除更换，不必整体报废轴组件。

　　从外形边界看，整根轴为细长回转件，叶片外圆直径远大于中心轴径，安装时需匹配U型或圆管型输送槽，叶片外缘与槽体内壁之间保留均匀的径向间隙，间隙过小会因轴的挠曲变形刮蹭槽壁，间隙过大则会在底部残留物料、降低输送效率，针对粉料时间隙控制在较小范围，针对颗粒较大、含杂质的物料则适当放大间隙避免卡滞。轴的有效工作段覆盖全部叶片排布区域，两端伸出的光轴段长度依据轴承座、密封件、联轴器的安装尺寸预留，端部轴颈加工键槽或 flats 平面，用来传递扭矩，防止驱动件与轴之间打滑。

　　设计思路上优先保证叶片的螺旋升角一致，每段叶片的起始边与收尾边沿轴向错开固定角度，组焊时用工装定位胎具固定各段叶片的周向相位，避免出现叶片错位导致的物料推送脉动。叶片与中心轴的连接采用连续角焊缝，焊缝沿叶片根部整圈施焊，承受输送物料时的轴向反力与扭矩，针对磨蚀性较强的物料，叶片外缘可额外堆焊耐磨层或加装可更换的边缘护条。轴的中间部位不设置中间吊挂轴承时，需校核长轴的临界转速，工作转速避开挠曲共振区间；若输送距离过长，则在对应位置加装吊挂轴承，此时叶片在吊挂位置断开，留出轴承安装空间。

　　实际选型搭配中，该绞龙轴水平布置时输送效率最高，倾斜布置时随倾角增大输送量相应下降，大倾角工况需缩小螺距、加大叶片充填率。轴端密封采用填料密封或组合油封，防止粉料从轴承位溢出、同时避免外部潮气进入轴承。三维建模时分别构建中心轴实体、每片螺旋叶片钣金件，装配中校验叶片外圆的同轴度、各段螺距累积误差，提前排查组焊时的干涉问题，为后续钣金下料、焊接工装设计与动平衡校核提供完整的几何依据。
