直列四缸内燃机曲轴结构三维数模

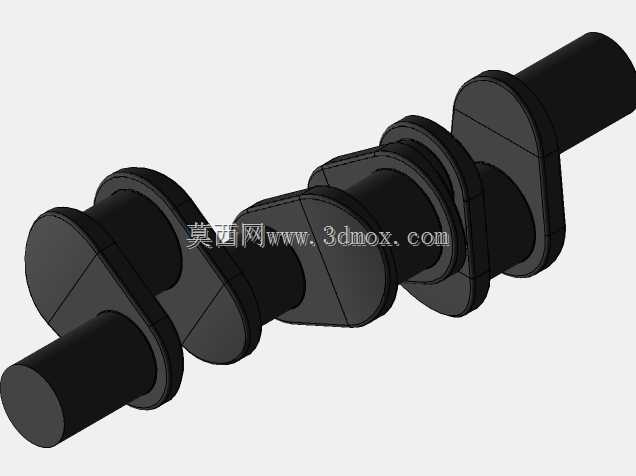

　　这套数模还原的是直列四缸往复式内燃机里的曲轴本体，属于发动机核心运动转换构件，建模时把主轴颈、连杆轴颈、曲柄臂、前后端轴段这些功能区域按装配逻辑完整表达，没有混入飞轮、正时齿轮、轴瓦等外围附件，适合在动力总成方案设计阶段做运动干涉校核、缸体布局匹配以及曲柄连杆机构的原理演示。从实际装机场景看，这类曲轴主要承担活塞往复运动到旋转扭矩输出的转换：四个连杆轴颈按1-3-4-2或者对应机型的发火相位错开布置，曲柄臂随轴颈相位形成对应的配重轮廓，运转时把连杆传来的周期性冲击力整合为连续旋转力矩，再通过后端轴段向外传递给变速箱或者负载端，前端轴段则用于布置皮带轮、正时驱动件，驱动配气机构、冷却水泵、发电机这类附属部件。

　　数模的结构表达完全贴合真实曲轴的受力设计逻辑：主轴颈作为整根轴的旋转支撑，沿轴向依次排布，和缸体主轴承座的安装位一一对应，每段轴颈的同轴度是建模时优先约束的基准，所有主轴颈的中心线共线，作为整个零件的主旋转轴线；连杆轴颈则偏离主轴线布置，偏心距离直接决定活塞的行程长度，四个连杆轴颈的相位角按四缸机的做功间隔均分，保证运转时各缸做功冲程交替衔接，扭矩输出尽可能平顺。连接两类轴颈的曲柄臂做了加宽加厚的实体处理，既承担轴颈之间的力流传递，也顺带整合平衡重的轮廓——模型里曲柄臂外侧的延展块就是平衡配重结构，用来抵消连杆轴颈、连杆大头随轴旋转产生的离心惯性力，降低整机高速运转时的振动水平。

　　做结构设计核对的时候，首先要卡的安装边界就是轴向总长和各轴段的径向尺寸：两端伸出的主轴轴段直径要和缸体前后端的油封孔、轴承安装位匹配，轴段长度要留出飞轮、皮带轮的锁紧装配空间，不能和缸体端面、油封座发生运动碰擦；各主轴颈的直径和宽度要对应选配的轴瓦规格，轴颈之间的过渡圆角在数模里做了连续圆弧处理，避免应力集中在轴颈和曲柄臂的交接位置——实际加工里这个圆角是曲轴疲劳强度的关键管控点，圆角半径过小会在交变冲击载荷下萌生裂纹，建模时保留完整圆角特征，也方便后续做有限元应力分析时直接导入网格。连杆轴颈的直径和宽度要匹配连杆大头的轴瓦安装尺寸，轴颈表面的润滑油道在方案阶段可以后续补充钻孔特征，数模当前的实体结构已经预留了轴颈内部的走线空间，高压机油从主轴颈油道通入，贯通到连杆轴颈表面，为连杆大头的相对转动提供压力润滑。

　　在整机布局校核时，这根数模可以直接导入发动机总成装配体：把主轴颈和缸体主轴承座的轴线对齐，装入轴瓦后合装主轴承盖，就能模拟曲轴在缸体内的旋转状态，转动曲轴时可以同步检查连杆轴颈带动活塞上行下行的全行程轨迹，确认活塞在上止点、下止点位置时不会和气门、缸盖发生碰撞，也能核对曲柄臂旋转扫过的空间和缸体曲轴箱内壁的安全间隙，避免高速运转时曲柄配重蹭到箱体内壁。针对不同的使用场景，这类曲轴的结构取向也有区别：面向小排量民用汽油机的版本会尽量缩减曲柄臂厚度，控制整体重量，降低往复惯性；面向工程机械柴油机的版本则会加大轴颈直径、加厚曲柄臂，提升重载下的抗扭抗弯能力，数模当前的比例偏向常规小排量四缸汽油机的布局，轴段粗细和配重块大小都偏向轻量化设计，适配乘用车、小型发电机组这类持续中等转速运行的设备。

　　从建模逻辑上看，整个零件以主旋转轴线为骨架，先通过草图绘制单个曲柄拐的轮廓，绕轴线阵列相位得到四个曲拐的基础形态，再对两端轴段做拉伸凸台补充，所有相邻特征之间做合并实体处理，没有拆分多余零件，后续工程出图时可以直接提取各轴颈的直径公差、圆柱度要求、圆角半径标注，也能基于这个数模派生锻造毛坯模型，预留机加工的余量层，直接对接工艺部门的锻模设计工作。
