内燃机活塞连杆总成结构设计

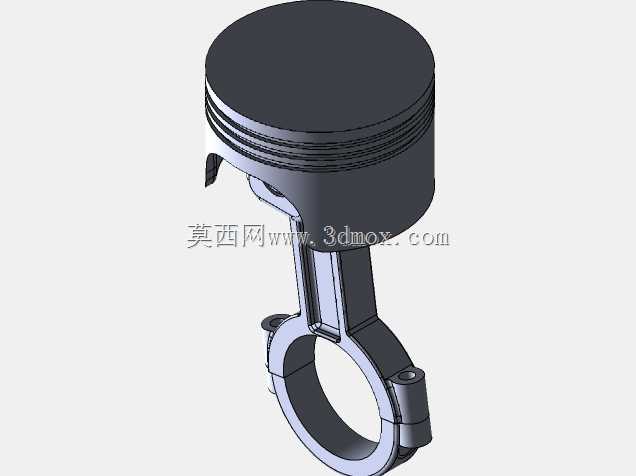

　　这套三维结构围绕内燃机核心运动转换部件展开，完整呈现活塞、活塞环、连杆杆身、连杆大头盖以及连杆螺栓的装配关系，建模时把往复直线运动与曲轴旋转运动之间的力传递路径作为核心约束，没有把各零件做成孤立展示件，而是按照真实装机状态保留配合间隙、贴合面和紧固件位置。

　　从实际工况看，活塞头部直接接触燃烧室内高温高压燃气，顶面承受周期性爆发压力，环槽区域布置多道气环与油环，气环负责密封燃烧室，阻止高温燃气窜入曲轴箱，油环则在缸壁表面均匀布油并刮除多余润滑油，避免机油进入燃烧室形成积碳。模型中活塞裙部采用非完全圆柱的轮廓思路，工作状态下受热膨胀后仍能与气缸壁保持合理贴合，既引导活塞沿缸筒轴线做稳定往复运动，又把侧压力传递到缸壁，减少拍击和偏磨。

　　连杆部分采用小头、杆身、大头三段式受力结构。小头通过活塞销与活塞相连，销孔区域需要承受活塞换向时的冲击载荷；杆身截面在模型中表现为狭长过渡形态，工程上常接近工字截面，目的是在有限质量下提高抗弯和抗失稳能力；大头围绕曲轴曲柄销形成剖分式连接，连杆盖通过螺栓与杆身锁紧，保证发动机高速运转时接合面不发生错位。大头孔内通常配置轴瓦，模型保留了轴瓦安装空间和螺栓凸台位置，便于后续在装配体中校核曲轴旋转包络。

　　设计这类部件时，尺寸边界不能只看静态外形。活塞外径必须与气缸内径形成明确配合，活塞销孔轴线到顶面的高度决定压缩比相关位置，连杆大小头中心距则直接影响活塞行程、止点位置和缸体高度匹配。若中心距偏大，活塞在上止点可能顶撞气缸盖；若偏小，压缩终了压力不足，燃烧效率下降。连杆大头外径还要避开曲轴箱内部挡油板、缸体腹板和平衡重旋转空间，螺栓装拆方向也需要预留扳手操作角度。

　　在整机应用中，该总成位于气缸体内部，上接燃烧室热力循环，下接曲轴输出转矩。燃烧膨胀冲程推动活塞下行，连杆把活塞的直线推力转化为曲轴转矩；进气、压缩、排气冲程中，曲轴又通过连杆带动活塞完成回程动作。由于载荷在一个工作循环内反复换向，活塞销孔、连杆小头、大头剖分面和螺栓预紧区都是结构校核重点。三维建模时需要特别关注运动干涉：活塞在上止点附近与气门凹坑、缸盖火力岸的距离，连杆大头在曲轴回转时与缸筒下口、冷却喷嘴、机体加强筋的间隙，以及活塞环在环槽内的轴向活动量。

　　外形处理上，活塞顶部厚、裙部薄，内腔设置减重凹腔，使热量从顶面向环带和裙部传递的同时降低往复惯性质量；连杆外形从大小头向杆身平滑过渡，避免截面突变带来应力集中；大头盖与杆身的结合面采用定位结构思路，能够承受横向剪切力。螺栓凸台附近金属较多，是因为预紧力和往复惯性力叠加后该处应力水平高，不能为了外观简洁而削弱支撑。

　　对于结构设计人员，该模型可用于检查曲柄连杆机构的装配逻辑、运动行程和零部件相对位置；对于设备选型与教学场景，它能清楚说明内燃机如何把燃气压力转换为旋转输出，也能展示活塞环密封、活塞销铰接、连杆大头剖分和轴瓦配合等典型机械设计要点。建模过程中把热力载荷、惯性载荷、润滑路径和安装边界同时纳入考虑，才能使外观结构与真实发动机内部工作状态保持一致。
