方形轴流风机防护格栅安装固定支架

项目分类:通用五金配件 发布时间:2022-06-09 ID:649985
  • 方形轴流风机防护格栅安装固定支架

  这款方形钣金防护格栅主要配套小型轴流散热风机使用,在机柜、电控箱、工业控制柜、小型通风设备、伺服驱动仓、PLC装机柜以及桌面式散热模组里都能见到同类结构。它的核心作用有两层:一是在风机进风侧形成物理阻隔,避免检修人员手指、散落导线、金属碎屑直接接触高速旋转的风叶,降低机械伤害与异物打叶风险;二是通过规整的镂空筋条梳理进风气流,削弱大尺度紊流,让进风截面的流速分布更均匀,间接降低风叶入口处的涡流噪声。

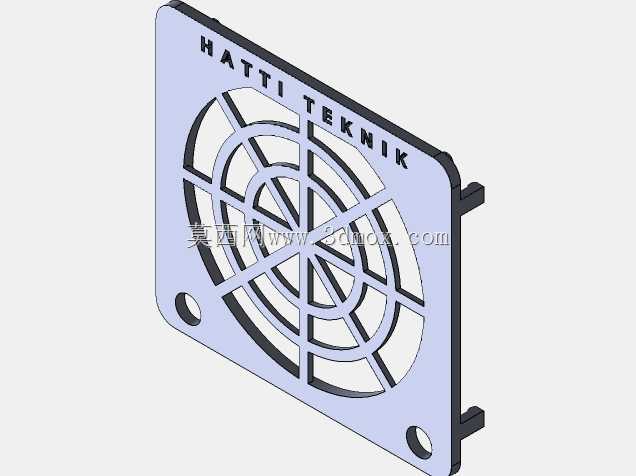

  从结构上看,整体采用薄金属板一体冲压成型思路,外轮廓为带圆角的方形板,板面开设同心圆加径向辐条组合的通风格栅。环形筋与放射筋在同一板面上连续交汇,没有额外拼接焊缝,这种布局在保证通透率的同时,让薄板的抗弯刚度大幅提升——单纯一块等面积实心薄板受侧向按压很容易凹陷,而密布的环形与径向筋相当于在板面上布置了多道加强梁,手指按压或轻微磕碰时不易产生永久变形。格栅边缘保留一圈完整封边,既可以遮挡风机外框与机柜开孔之间的装配缝隙,也能避免钣金锐边直接外露,冲压后可对边缘做去毛刺处理。

  板面左上角预留的两个小圆孔为安装固定孔,孔位与标准方形轴流风机的边角安装孔对齐,装配时可直接穿入自攻螺钉或机螺钉,将护罩与风机框架、机柜壁面串联锁紧;侧边伸出的两个小卡扣结构则对应卡入式安装场景,在部分薄板机柜上不需要额外打螺丝,卡扣对准风机框侧边卡槽推入即可完成限位,减少现场装配工时。板面丝印的字符区域为品牌标识预留位,实际量产中可通过激光打标或丝印标注厂商代号、风向提示,不影响通风区域的有效过流面积。

  设计这类护罩时,首先要匹配风机的外形边界:常见小型轴流风机外框为正方形,护罩外形尺寸略大于风机外框,保证完全覆盖风叶旋转圆域;圆角半径与风机框圆角一致,避免四角突出干涉机柜内的走线槽。通风镂空区域的最外圈直径要大于风叶直径,却又不能超过风机内框支撑筋的内径,防止格栅筋条落入风叶旋转扫掠范围——建模时需要先画出风叶旋转包络体,再反向校核每一根格栅筋的最小间隙,通常预留2毫米以上安全距离,抵消风机运行振动带来的窜动量。

  筋条宽度需要在防护安全性与通风阻力之间权衡:筋条过宽会减小有效通流面积,增加进风风阻,降低风机实际风量;筋条过窄则冲压成型时容易出现翘曲,防护强度不足,手指在外力下也可能拨开缝隙触碰风叶。同心圆的间距与径向辐条的夹角经过排布后,任意相邻两根筋之间的镂空缝隙都控制在安全范围内,既满足防护要求,又让整体开孔率维持在较高水平,对风机风量的损耗控制在较小比例。

  安装边界方面,护罩贴靠风机框的一侧为平面,不需要额外让位凸台,适配风机框与机柜壁面紧贴的常规安装方式;侧边卡扣的伸出高度与风机框侧边厚度匹配,卡接后护罩板面与风叶端面保持平行,间距均匀,不会出现一侧贴死风叶、另一侧间隙过大的偏装问题。在三维建模过程中,先绘制方形外轮廓与圆角,再草图阵列同心圆与径向直线,拉伸切除生成镂空区域,随后对所有开孔边缘添加细小倒角,还原钣金冲压后的断口特征;安装孔与侧边卡扣分别做拉伸凸台处理,整体结构特征树清晰,后续若要适配不同尺寸的风机,只需修改外框边长、格栅圈数与孔位间距参数即可快速衍生系列化型号,不用重新搭建整体结构。这类零件虽然结构不复杂,但直接关系到散热系统的运行安全与整机防护合规性,在机柜成套装配、通风设备改造中都是不可或缺的基础五金配件。
