工业密封防护机柜内部结构设计

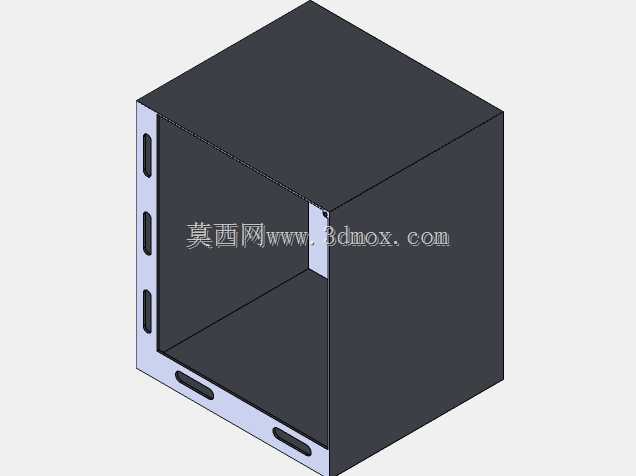

　　这款柜体结构的三维建模工作，最初是围绕户外工业现场的测控终端防护需求展开的，在厂区分散式数据采集站点、野外通讯中继节点、车间边缘工控部署点位这类场景里，核心承载设备往往要同时面对粉尘侵入、间歇性淋水、周边设备振动传导以及运维人员频繁开合操作的多重考验，普通敞开式机架完全无法满足长期稳定运行的要求，因此整套结构从骨架搭建阶段就把防护等级、内部走线空间和部件检修便利性放在了同等优先级。从外观轮廓来看，整体采用近似立方体的封闭舱体布局，六个外板面中除正面设置单开检修门外，其余五个面均为整板拼接的封闭结构，顶部盖板做了微幅向外悬挑的折边处理，哪怕现场有冷凝水或者顶部洒落的液体，也会顺着折边直接滴落到柜体外侧，不会顺着板缝渗进内部腔室。

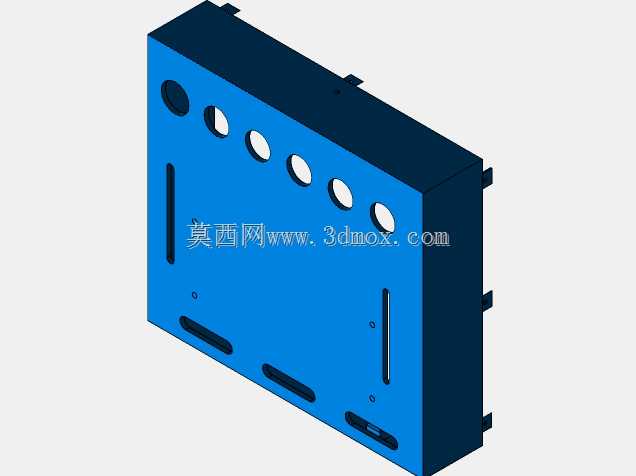

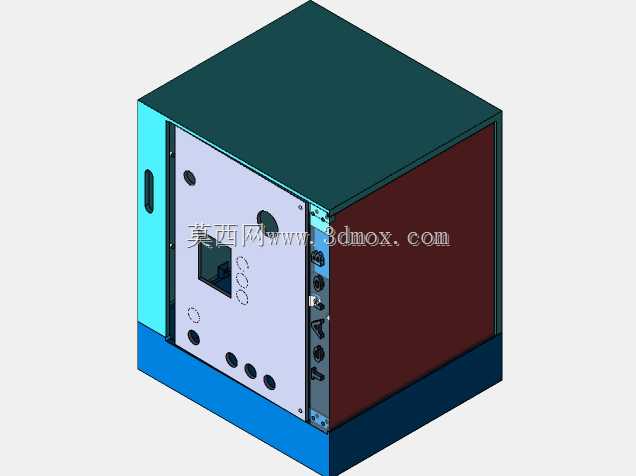

　　底部承载基座采用加厚的折弯型材拼焊成型，基座底面预留了整圈的地脚安装孔位，现场部署时既可以直接通过膨胀螺栓固定在混凝土硬化平台上，也可以搭配标准槽钢底座架高安装，避开地面积水反渗的问题，基座的高度边界经过反复校核，保证柜内最下层安装的电气元件距离地面预留出足够的散热与走线间隙，不会出现线缆过度弯折或者元件底部贴地积灰的情况。正面的检修门采用单侧铰链挂载的开合结构，门体和柜体门框的贴合面全程预留了密封胶条的嵌装槽，关门状态下胶条会被门框凸边均匀压缩，形成连续的密封阻隔面；门体上还集成了旋转式压紧锁具，运维人员关闭柜门后转动锁柄就能带动多点锁扣同步压紧，避免长期振动环境下柜门出现松脱缝隙。门体开启角度可以接近一百八十度，

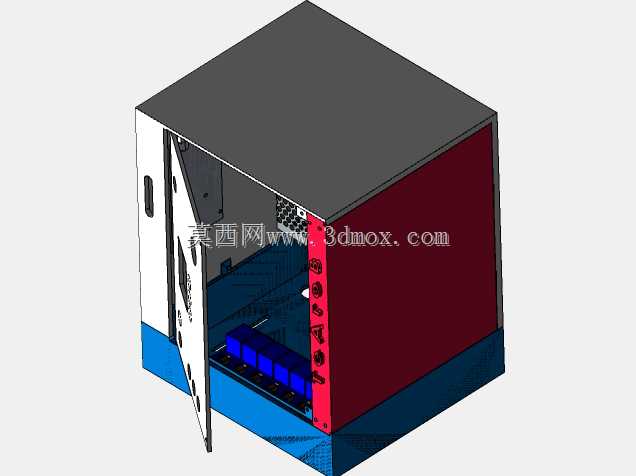

　　完全打开后不会遮挡柜内正面的操作空间，日常更换元件、梳理线缆的时候不需要侧身避让门体。柜体内部的空间划分完全按照工业电气柜的常规部署逻辑排布，最底部区域规划为重型元件安装位，图中可见的蓝色模组安装区就是用来固定电源模块、大容量蓄电池组或者输入输出接线端子排的，这类元件自身重量较大，布置在柜体最下层可以有效降低整柜的重心，哪怕现场遇到意外碰撞或者地面小幅沉降，柜体也不容易出现倾覆风险。中部腔室预留了多层可调节的安装横梁，横梁上开有均匀分布的方孔，用来卡扣固定DIN导轨，工控主机、交换机、隔离器、继电器模组这类标准导轨安装元件都可以根据实际需求灵活调整安装高度，相邻元件之间的散热间隙可以按照元件的实际功耗自由设定，

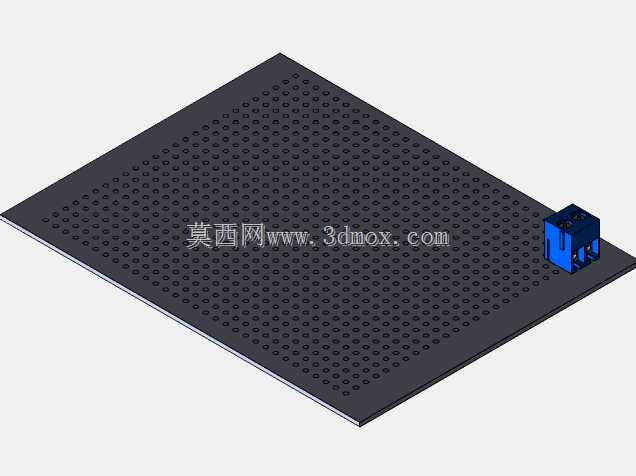

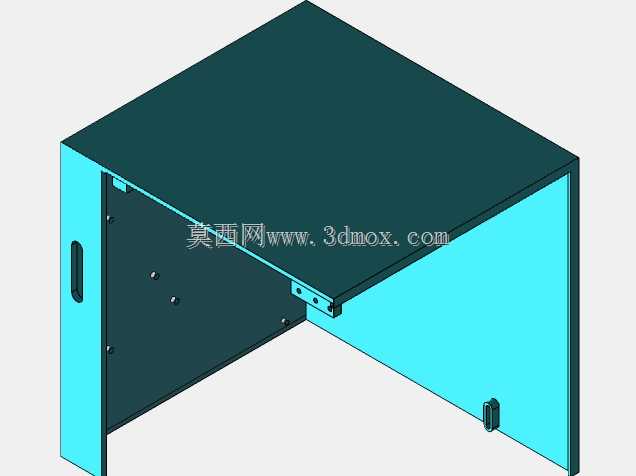

　　不会出现空间浪费或者散热通道堵塞的问题。柜体后侧的内壁预留了整面的理线板安装位，垂直走向的动力线缆和信号线缆可以分别沿着两侧的理线架排布，强弱电之间通过分隔板形成物理隔离，避免动力线的电磁干扰影响通讯信号的传输稳定性。柜体侧面的红色竖梁是专门设计的接地汇流安装位，整柜的所有金属门板、骨架、安装板都通过编织铜带连接到这根汇流梁上，现场部署时只需要单点接入厂区接地网，就能实现整个柜体的等电位连接，既可以避免静电积累对敏感电子元件造成击穿，也能在设备出现绝缘故障的时候快速引导故障电流，保障运维人员的操作安全。在建模过程中，所有钣金件的折弯系数、拼焊余量都按照实际加工工艺设定，门板和门框的配合间隙控制在均匀的合理范围，既不会因为间隙过小导致喷涂后开关门卡滞，也不会因为间隙过大造成密封胶条压缩量不足。柜体的所有外棱角都做了折弯圆角处理，没有裸露的尖锐焊边，运维人员现场操作时不会被边角划伤。顶部盖板采用可拆卸式的螺栓固定结构，当需要从柜体上方穿入外部进线线缆时，可以直接拆下盖板进行开孔作业，不需要在狭小的柜内空间仰焊操作，大幅降低现场施工的难度。整个柜体的外部安装边界充分考虑了多台并排部署的需求，柜体侧面没有外凸的凸起部件，多台柜体并排安装时可以紧密贴合排布，节省中控室或者户外机柜站的占地面积，同时柜门的开合轨迹不会和相邻柜体发生干涉，哪怕密集部署也不影响日常运维操作。
