六角外螺纹真空快插接头结构

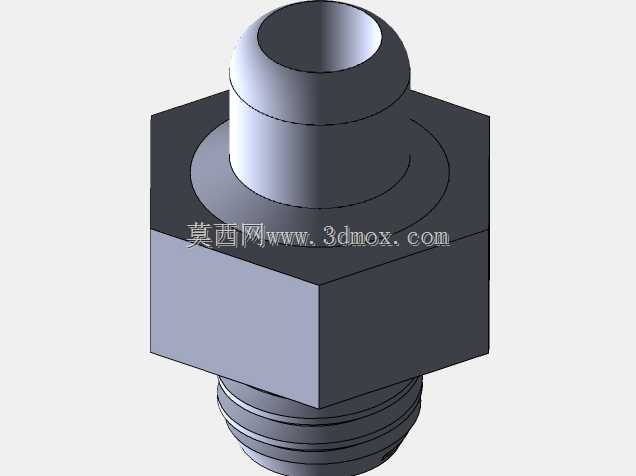

　　该零件属于真空管路系统中的终端连接接头，整体采用三段式同轴结构布局，下段为外螺纹连接段，中段设置六角受力夹持台，上段为球面收口的快插对接端，主要用于负压管路、真空吸附回路、小型实验真空装置以及气动负压设备中软管与硬管基体之间的过渡连接。在实际设备布置里，这类接头常安装在真空发生器出口、真空吸盘汇流排、小型真空腔体壁面或者负压过滤组件的接口位置，下段外螺纹旋入设备基体的内螺纹孔后，依靠螺纹端面压紧密封垫实现静密封，上端球面收口端直接插入柔性真空软管，依靠软管内壁包覆球面锥面形成抱紧密封，无需额外卡箍即可在中低真空工况下维持稳定负压，拆装频次较高的实验台、检测工装、包装取料机构里使用十分普遍。

　　从结构设计逻辑来看，中段六角台是整个零件的受力基准，六方对边尺寸按照常规扳手操作空间预留，相邻棱边做了小倒角处理，避免装配时扳手滑脱划伤工件，六角台上下两端均设置环形台阶面：下端台阶面作为螺纹旋紧后的轴向定位面，加工时需要保证该端面与螺纹轴线的垂直度，否则密封垫受压不均会出现微泄漏；上端台阶面承接软管插入时的轴向限位，软管推至台阶面后即可达到设计插入深度，避免软管过度顶入造成流道缩径。下段外螺纹采用标准普通管螺纹构型，牙型完整，螺纹末端加工有退刀槽，既方便车削加工时刀具退出，也能让接头完全旋入螺纹孔直至定位面贴实，螺纹根部与六角台交接处设置圆角过渡，降低热处理以及拧紧受力时的应力集中风险。

　　上端对接段没有采用常见的直筒宝塔头形式，而是设计为圆弧球面收口形态，端部外径略小于软管内径，从中部往端口方向平缓收窄，这种结构的优势在于软管套入时无需很大的轴向推力，球面导向可以自动校正软管与接头的同轴度，即便人工装配存在小角度偏斜，也能顺着球面滑入到位；球面中段的最大外径略大于软管标准内径，软管套入后橡胶或聚氨酯材质被弹性撑开，抱紧力沿球面周向均匀分布，负压工作时管路内外压差会进一步把软管壁压向接头表面，真空度越高密封贴合越紧密。接头内部为贯通式直流道，流道从下端螺纹端面直通上端球面端口，内壁无突变台阶、无滞留死角，气流通过时局部阻力损失很小，也不容易在负压工况下积存冷凝水或者细小粉尘，适配真空抽吸、轻量物料负压输送等场景。

　　建模过程中需要重点控制几处装配边界：六角台的轴向厚度要兼顾扳手啮合强度与整体重量，厚度过小拧紧时容易出现六方变形，厚度过大则会占用多余安装空间，当多个接头密集布置在汇流板上时，相邻六角台的对边间距需要预留至少扳手厚度的操作间隙，避免相邻零件互相干涉。下端螺纹的有效旋合长度要匹配基体壁厚，旋合长度不足会影响连接刚性，负压工况下长期受管路拉扯容易松动；旋合长度过长则会穿透腔体内部，干涉腔体内其他元件。上端球面段的有效插接长度需要匹配常用软管的插入深度要求，球面最大胀开位置距离端口的距离要落在软管管壁的弹性变形区间内，既保证足够的抱紧摩擦力防止软管受负压抽吸脱落，又不会因为胀开量过大导致软管装配时被端口切伤。

　　零件整体选材一般采用黄铜或者硬质铝合金加工，表面做钝化或阳极氧化处理，兼顾结构强度与防锈能力，适配工业环境中长期使用。所有回转面均以同一根中心轴线为基准建模，六角台的对称中心面与轴线重合，保证装夹加工时一次走刀即可完成全部回转特征，六方特征通过铣削六次平面成型，加工工艺性良好。密封定位面的表面粗糙度需要控制在较低水平，避免平面微观凹痕造成密封垫填充不全出现泄漏，球面插接面的粗糙度则兼顾密封贴合与装配顺滑性，不会因表面过于粗糙加速软管内壁磨损。
